Ventil za smanjenje pritiska sa oprugom{0}}podešava izlazni pritisak podešavanjem opruge i koristi membranu za pokretanje diska ventila za kontrolu otvaranja, postižući smanjenje i stabilizaciju pritiska. Široko se koristi u gradskim i visokim{2}}gradnjama u sistemima za opskrbu toplom i hladnom vodom i može zamijeniti konvencionalne zonirane vodovodne cijevi.
Njegova struktura koristi prirubničke veze. Tijelo ventila je prvenstveno izrađeno od livenog čelika (WCB), dok su sjedište ventila i klip izrađeni od 2Cr13 materijala. Zaptivke su izrađene od nitrilne gume. Tehnički parametri pokrivaju nominalni pritisak 1,0-2,5MPa, opseg izlaznog pritiska 0,2-1,6MPa, a koeficijent protoka Cv raste sa nominalnim prečnikom do 1500. Instalacija zahteva horizontalno postavljanje prema oznakama smera protoka medija. Prilikom puštanja u rad, stražnji zaporni ventil mora biti zatvoren, a gornji vijak za podešavanje se mora postepeno zategnuti na podešenu vrijednost tlaka. Odlikuje ga otpornost na visok pritisak i dug radni vek, u skladu sa standardom GB12246-1989.
Karakteristike opružnog klipnog reduktorskog ventila:
1. Dizajn: Dizajn opruge osigurava stabilniju kontrolu pritiska, visoku efikasnost i pouzdanu sigurnost.
2. Jednostavna konstrukcija: Jednostavna za instalaciju, rastavljanje i održavanje; stabilna funkcija; otpornost na curenje{1}}; -ušteda energije i ekološki prihvatljiva; brz transport.
3. Jednostavan za korištenje: Automatski rad; nisu potrebni pomoćni uređaji; štedi radnu snagu i resurse; niske cijene.
4. Materijal: Specijalni materijali; otporan na koroziju-otporan na habanje-otporan, ne-zagađuje, odličan efekat brtvljenja i dug vijek trajanja.
Primjena ventila za smanjenje tlaka s oprugom:
Ventili za smanjenje pritiska sa opružnim klipom se otvaraju i zatvaraju na osnovu pritiska koji stvara protok fluida. Opseg otvaranja i zatvaranja može se podesiti za distribuciju fluida, održavajući stabilan pritisak podešavanjem brzine protoka tečnosti. Ventili za smanjenje pritiska sa opružnim klipom se obično koriste u hidrauličkim sistemima kako bi se osigurao normalan rad cevovoda i stabilne performanse, što ih čini jednim od najčešće korišćenih ventila u sistemima cevovoda.

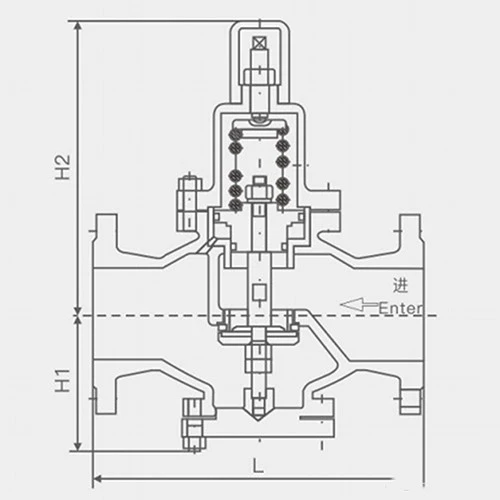

Crtež ventila za redukciju pritiska klipa opruge
