Dinamički balansni električni kontrolni ventil je kombinacija dinamičkog ventila za balansiranje diferencijalnog tlaka i električnog kontrolnog ventila. On održava konstantan pritisak u električnom regulacionom ventilu kada se sistemski pritisak promeni, obezbeđujući da brzina protoka ostane nepromenjena uprkos fluktuacijama pritiska u sistemu.
Princip rada:
Električni aktuator prima kontrolne signale i pokreće jezgro ventila da promijeni otvor ventila, čime se reguliše brzina protoka, pritisak i nivo medija. Istovremeno, ugrađeni-uređaj sa konstantnim pritiskom balansira promjene pritiska u sistemu, osiguravajući stabilan protok u različitim radnim uslovima.
Ključne karakteristike
- Visoka{0}}precizna kontrola: dinamički balansni električni kontrolni ventil omogućava visoko{1}}preciznu kontrolu protoka, čime se postiže precizna regulacija parametara kao što su temperatura i pritisak.
- Stabilan i pouzdan: Zbog svog ugrađenog-uređaja za konstantan pritisak, ventil održava stabilan protok čak i kada sistemski pritisak fluktuira, izbjegavajući probleme s fluktuacijom protoka uzrokovane promjenama tlaka u tradicionalnim električnim kontrolnim ventilima.
- Ušteda energije i ekološki prihvatljiv: dinamički balansni električni kontrolni ventil troši samo električnu energiju tokom rada, što rezultira značajnim uštedama energije. Štaviše, njegove nulte emisije ugljenika ispunjavaju zahteve zaštite životne sredine.
- Jednostavna instalacija: Električni aktuator je dostupan u različitim oblicima kako bi odgovarao različitoj kontroli strujnog signala, pojednostavljujući proces instalacije.
- Praktično održavanje: ventil ima kompaktnu strukturu, što ga čini lakim za održavanje i popravku. U slučaju kvara električnog aktuatora, napajanje se može brzo isključiti radi održavanja, smanjujući troškove održavanja.
Razmatranja o odabiru i instalaciji
Parametri odabira:
Nominalni prečnik (DN15-DN500): Odaberite prema zahtjevima protoka u cjevovodu. Na primjer, kada je brzina protoka terminalne opreme u sistemu klimatizacije manja ili jednaka 5m³/h, može se odabrati ventil DN25.
Raspon diferencijalnog pritiska (30-300KPa): Mora pokrivati maksimalni i minimalni radni diferencijalni pritisak sistema kako bi se izbegla buka ili vibracije ventila.
Odaberite materijale otporne na temperaturu- prema vrsti medija (voda, para, ulje, itd.). Za uslove niske{3}}temperature, potrebni su dodatni materijali.
Mjere predostrožnosti pri instalaciji:
Vertical installation is preferred. If the tilt angle exceeds 15°, additional supports are needed. When the pipeline height is >2 m, potrebno je osigurati radnu platformu za lako održavanje.
Očistite cjevovod prije ugradnje kako biste uklonili šljaku od zavarivanja i onečišćenja. Nakon ugradnje, otvorite sve ventile prilikom unošenja medija kako biste spriječili nečistoće da zaglave jezgro ventila.
Električne komponente bi trebale biti instalirane u skladu sa zahtjevima-otpornosti na eksploziju (npr. proizvodi otporni na eksploziju{3}} moraju biti u skladu sa "Specifikacijama za instalaciju električne opreme na lokacijama opasnim od eksplozije"). Koristite SBH tip šest{5}}jezgrini gumenim- izolovani kabl sa spoljnim prečnikom od približno Φ11,3 mm.

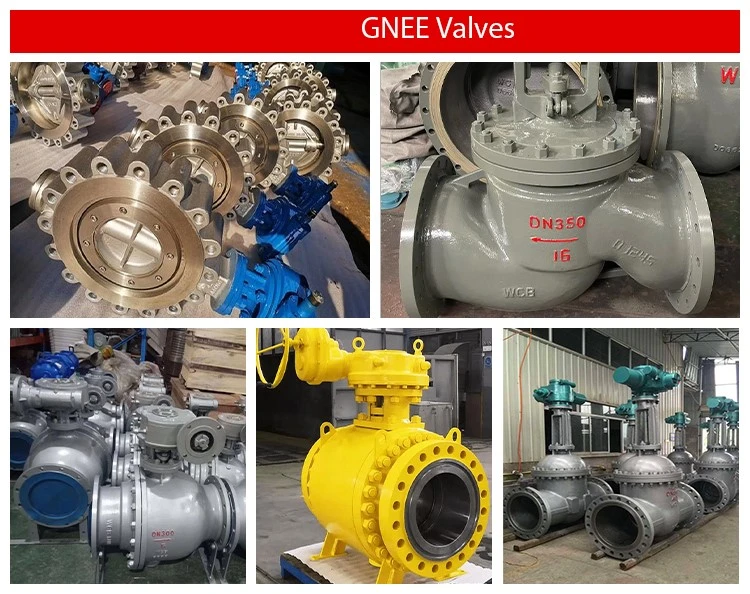

Dynamic Balance Electric Control Valve Tvornica
