Ventil za redukciju pritiska fiksne proporcije koristi kombinovanu strukturu tijela ventila, ulazne prirubnice, klipa, velike košuljice cilindra, male košuljice cilindra, izlazne prirubnice, O-prstenova i brtvi. Koristi različite površine poprečnog-poprečnog presjeka na oba kraja plutajućeg klipa unutar ventila kako bi stvorio razliku tlaka između ulaza i izlaza, čime se mijenja nizvodni pritisak kako bi se postiglo smanjenje pritiska. To smanjuje ili čak eliminira oštećenje cijevi i vodovodnih uređaja od vodenog udara i eliminira nepotrebne vibracije.
Princip rada: Gradijent pritiska se stvara razlikom površine poprečnog-poprečnog presjeka na oba kraja tijela ventila pomoću plutajućeg klipa. Nakon što medij uđe u komoru ventila kroz ulaznu prirubnicu, pomak klipa automatski balansira pritisak prije i poslije ventila, postižući preciznu proporcionalnu kontrolu smanjenja pritiska. Ovaj ventil ima naprednu strukturu, stabilne performanse, veliki protok, glatko otvaranje i zatvaranje i bez buke. Može smanjiti ili čak eliminirati oštećenja od vodenih udara na cijevima i vodovodnim uređajima, eliminirati nepotrebne vibracije, uštedjeti vodu i zaštititi mrežu cjevovoda.

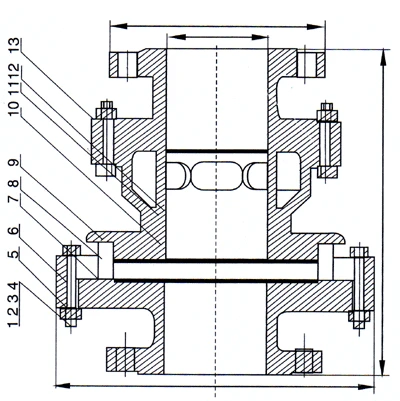

Tip fiksne proporcije Crtež ventila za redukciju pritiska
Tehničke prednosti:
1. Prigušivanje vodenog udara: Ovaj ventil može smanjiti ili čak eliminirati oštećenja od vodenih čekića na cijevima i uređajima za dovod vode, eliminirati nepotrebne vibracije i zaštititi mrežu cjevovoda.
2. Prilagodljivost na više-uvjeta: Proizvod tipa 3:2 pokazuje jaču prilagodljivost fluktuacijama pritiska u sistemima za zaštitu od požara.
3. Ekonomska efikasnost: Jednostavna struktura, visoko-kvalitetni materijali, niska cijena i pouzdane performanse.
Prijave:
- Sistem vodovodne mreže: U sistemima daljinskog vodosnabdijevanja koristi se za proporcionalno smanjenje pritiska u glavnom cjevovodu visokog-pritiska i njegovu distribuciju na ogranke korisnika niskog-pritiska, štiteći slavine, bojlere i drugu opremu u domaćinstvima od uticaja visokog-pritiska, dok istovremeno balansira cijeli nivo pritiska mreže cjevovoda na nivou cjevovoda.
- Industrijski proizvodni procesi: U industrijama kao što su hemijska, naftna i prehrambena industrija, različite faze na proizvodnoj liniji mogu zahtevati različite nivoe pritiska. Fiksni proporcionalni redukcioni ventili mogu se koristiti za uspostavljanje stabilnih međufaznih razlika tlaka, osiguravajući koordinaciju između uzvodnih i nizvodnih procesa.
- Sistemi komprimovanog vazduha: Glavna mreža komprimovanog vazduha u fabrici ima visok pritisak, ali neki pneumatski alati i kontrolni instrumenti zahtevaju niže i stabilnije radne pritiske. Korištenje ovog ventila može pouzdano obezbijediti -izvor zraka niskog pritiska koji ispunjava proporcionalne zahtjeve.
- Sistemi protivpožarnih prskalica: Da bi se osiguralo da prskalice postižu projektovani efekat prskanja pri određenim pritiscima, ventili za smanjenje pritiska se ponekad koriste u granama sistema za podešavanje pritiska. Često se razmatraju fiksni proporcionalni ventili zbog njihove pouzdanosti.
- Sistemi grijanja i klimatizacije: U HVAC sistemima visokih-zgrada, fiksni proporcionalni ventili se koriste za balansiranje pritiska cirkulirajuće vode na različitim spratovima, sprečavajući prekomjerni pritisak na opremu nižih{1}}podova.
