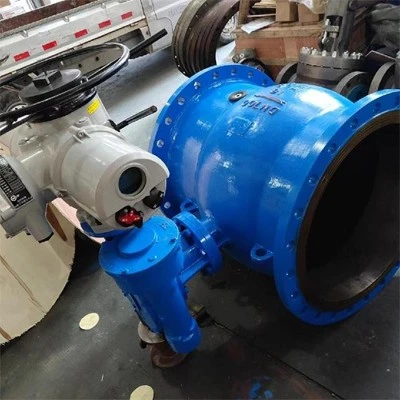

Električni ekscentrični hemisferni ventil je tip ventila koji koristi električni motor kao izvor energije za kontrolu otvaranja i zatvaranja ventila kontroliranjem rotacije motora. Odlikuje ga ekscentrični dizajn hemisfere, koji kontroliše protok tečnosti rotacijom hemisfere. Odlikuje se niskim otporom protoka, dobrim performansama zaptivanja, otpornošću na koroziju i dugim vijekom trajanja. Električni ekscentrični hemisferni ventili se široko koriste u naftnoj, hemijskoj, metalurškoj, elektroenergetskoj, gradskoj industriji vodosnabdevanja i prečišćavanja otpadnih voda, služeći kao visoko efikasan, siguran i pouzdan uređaj za kontrolu fluida.
Strukturni sastav
Telo ventila
Jezgra ekscentričnog kugličnog ventila: Koristi dvostruki ili trostruki ekscentrični dizajn (osovina ventila je pomaknuta od centra tijela ventila i centra zaptivne površine). Disk ventila je hemisferičan, formirajući kontaktnu zaptivku linije sa sjedištem ventila, što rezultira koncentrisanim pritiskom zaptivanja i odličnim performansama zaptivanja.
Izbor materijala: Materijali tijela ventila uključuju ugljični čelik, nehrđajući čelik i legirani čelik; zaptivne površine obično koriste tvrde legure (kao što je legura Stellite), keramiku ili materijale za preklapanje -otpornih na habanje, pogodne za visoke-temperature, visoke-pritiske i korozivne medije.
Električni aktuator Sekcija
Tip pogona: Podijeljen na rotacione električne aktuatore (odgovarajući 90 stepeni rotirajućim ekscentričnim kuglastim ventilima) i linearne električne aktuatore (zahteva prilagođavanje mehanizma za konverziju zupčanika).
Način upravljanja: Podržava tip uključivanja/isključivanja (potpuno otvoren/potpuno zatvoren) i regulacioni tip (4-20mA signalna kontrola stepena otvaranja).
Dodatne funkcije: Može integrirati inteligentne module kao što su povratna informacija o položaju, zaštita obrtnog momenta, daljinsko praćenje i dijagnostika kvarova.
Princip rada
Električni pogon
Pogon prima kontrolne signale (kao što su DC4-20mA, DC24V signali prebacivanja ili RS485 komunikacioni protokol). Motor unutar aktuatora se okreće, prenoseći snagu na stablo ventila preko reduktora.
Stablo ventila pokreće hemisferični disk ventila da se okreće ekscentrično, otvarajući ili zatvarajući ventil.
Mehanizam zaptivanja
Prilikom otvaranja: Disk ventila se brzo odvaja od zaptivne površine, smanjujući trenje i smanjujući radni moment.
Prilikom zatvaranja: Disk ventila, kroz ekscentrično klinasto djelovanje, komprimira zaptivnu površinu, formirajući zaptivku od tvrdog metala ili meku zaptivku (kao što je gumena obloga), osiguravajući nulto curenje.
Prednosti
Automatsko upravljanje
Podržava daljinski rad, vremensku kontrolu ili integraciju sa DCS/PLC sistemima za rad bez nadzora i poboljšanu efikasnost proizvodnje.
Visoka{0}}precizna regulacija
Regulacijski električni aktuatori mogu precizno kontrolirati otvaranje ventila (preciznost ±1%), prilagođavajući se potrebama finog-podešavanja protoka, pritiska i temperature.
Nizak obrtni moment, dug životni vek
Ekscentrična struktura smanjuje trenje, što rezultira niskim zahtjevima izlaznog momenta za električni aktuator i produžava vijek trajanja motora i komponenti prijenosa.
Često habanje zaptivnih površina, dugi ciklusi održavanja i niski ukupni troškovi.
Fast Response
Električni aktuatori nude velike brzine otvaranja i zatvaranja (obično<10 seconds), suitable for emergency shut-off or rapid adjustment scenarios.
Sigurno i pouzdano
Integrira zaštitu od preopterećenja, automatsko{0}}isključivanje napajanja i dizajn{1}}otporan od eksplozije (Ex certificiran), prilagođavajući se opasnim radnim uvjetima.
Prijave
Nafta & Gas
Ventili za daljinsko upravljanje za-duge cjevovode, rafinerije i stanice za preradu prirodnog plina.
Hemijska industrija
Transport korozivnih medija i regulacija ulaznog i izlaznog protoka u reakcionim posudama.
Elektroprivreda
Automatsko upravljanje kotlovskom napojnom vodom, parnim cjevovodima i sistemima rashladne vode.
Tretman vode
Regulacija protoka i{0}}zatvaranje u postrojenjima za prečišćavanje otpadnih voda, postrojenjima za desalinizaciju morske vode i vodovodnim cjevovodima.
Metalurška industrija
Daljinski upravljani ventili za-sisteme za transport rastopljenog metala i sisteme za uklanjanje prašine na visokim temperaturama.
Zgrada HVAC
Balansiranje i regulacija centralnih sistema klimatizacije i toplovodnih mreža.
