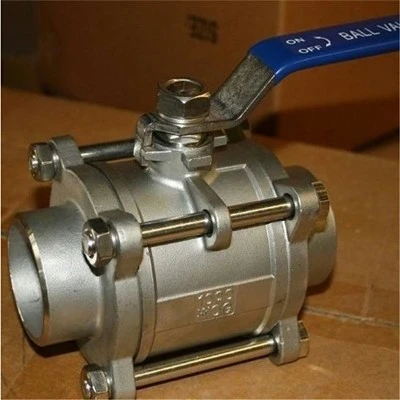

Trodijelni zavareni kuglasti ventil je tip ventila čiji se element za zatvaranje (kugla) rotira oko središnje linije tijela ventila kako bi se postiglo otvaranje i zatvaranje. Ovaj tip ventila se uglavnom koristi u cjevovodima za-zatvaranje, distribuciju i promjenu smjera protoka medija. Njegova struktura se uglavnom sastoji od tijela ventila (podeljeno na lijevi i desni poklopci ventila i centralno glavno tijelo ventila), kugle, sjedišta ventila, vretena ventila i zaptivnih prstenova. Ove komponente su međusobno povezane vijcima i drugim pričvrsnim elementima da formiraju kompletnu strukturu ventila.
Strukturne karakteristike
Trodijelna struktura:
Lijevo tijelo, desno tijelo i srednje tijelo: Telo ventila se sastoji od tri nezavisna dijela povezana vijcima ili zavarivanjem, što olakšava instalaciju, demontažu i održavanje unutrašnjih komponenti.
Demontaža: U poređenju sa jednodelnim kuglastim ventilima, trodelna struktura eliminiše potrebu za rastavljanjem čitavog sistema cjevovoda tokom održavanja; potrebno je ukloniti samo tijelo ventila.
Zavareni spoj:
Visoka čvrstoća: Zavareni spojevi pružaju veću strukturnu čvrstoću, pogodan za uslove visokog{0}}pritiska i visoke{1}}temperature.
Dobro zaptivanje: Zavareni spojevi smanjuju rizik od curenja i poboljšavaju sigurnost sistema.
Dizajn lopte:
Puni ili smanjeni provrt: kuglice punog ili smanjenog provrta mogu se odabrati na osnovu zahtjeva protoka.
Plutajuća kugla ili fiksna kugla: Plutajući kuglični ventili se oslanjaju na srednji pritisak za brtvljenje, dok su fiksni kuglični ventili podržani oprugama ili sjedištima, pogodni za uslove visokog{0}}pritiska.
Zaptivni materijali:
Soft Seal: Koristi materijale kao što su PTFE i PPL, pogodan za medije na niskim-temperaturama, niskom-pritisku i{2}}bez čestica.
Čvrsto brtvljenje: Koristi brtvljenje metala-na-metal, pogodno za medije koji sadrže visoke-temperature, visoki-pritisak i čestice{4}}.
Princip rada
Princip rada uvezenog zavarenog trodijelnog kuglastog ventila je isti kao i kod običnog kugličnog ventila:
Otvoreno stanje: prolazna-rupa na kugli poravnava se sa kanalom tijela ventila, omogućavajući tekućini da slobodno prolazi.
Zatvoreno stanje: lopta se rotira za 90 stepeni, prolazna rupa je okomita na kanal tijela ventila, blokirajući protok tekućine.
Prijave
Nafta i prirodni plin:
Naftovodi: Koriste se za kontrolu transporta sirove nafte i rafiniranih naftnih derivata.
Cjevovodi prirodnog gasa: Pogodni za transport prirodnog gasa visokog{0}}pritiska, velikog-prečnika.
Hemijska industrija:
Kontrola korozivnih medija: Koristi se za transport korozivnih medija kao što su kiseline i baze.
Visoko-temperaturni i-procesi visokog pritiska: Pogodni za procese hemijskih reakcija na visokim-i visokim{3}}pritiscima.
Elektroprivreda:
Parni sistemi: Koriste se za kontrolu protoka i pritiska pare.
Sistemi rashladne vode: Reguliše protok rashladne vode.
Brodogradnja i pomorski inženjering:
Sistemi morske vode: Koriste se za kontrolu dotoka i odliva morske vode.
Sistemi loživog ulja: Reguliše transport lož ulja.
