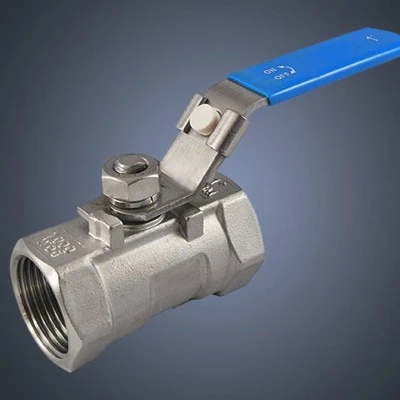

Jedno-kuglasti ventil sa unutrašnjim navojem ima dizajn sa jednim-sjedištem kako bi se spriječio nenormalan porast pritiska u šupljini, a njegova gornja-struktura ulaza podržava online održavanje. Njegov nazivni pritisak se kreće od 1,6 do 6,4 MPa, a primjenjivi temperaturni raspon je -20 stepeni do 350 stepeni. Može podnijeti vodu, ulje, plin i neke korozivne tekućine. Odvajanje lopte i sjedišta bez trenja postiže se mehaničkim prijenosom vretena, u kombinaciji sa klinastim zaptivkama i funkcijama samočišćenja, -efikasno smanjujući eroziju i nakupljanje medija. Nominalni promjeri se kreću od 1/4 inča do 2 inča kako bi se zadovoljili različiti zahtjevi sistema cijevi. Neki dizajni uključuju uređaje za nagib opruge i višestruke strukture zaptivanja kako bi se poboljšala pouzdanost zaptivanja u dugotrajnim radnim uslovima.
Princip rada
Proces otvaranja
1. U zatvorenom položaju, lopta je čvrsto pritisnuta uz sjedište ventila mehaničkim pritiskom vretena ventila.
2. Kada se ručni točak okrene u suprotnom smeru kazaljke na satu, vreteno ventila se pomera u suprotnom smeru, a njegova donja površina pod uglom odvaja loptu od sedišta ventila.
3. Stablo ventila nastavlja da se podiže i stupa u interakciju sa vodećim klinom u spiralnom žljebu stabla ventila, uzrokujući da se kuglica počne rotirati bez trenja.
4. Do potpuno otvorenog položaja, vreteno ventila se podiže do svoje granice, a lopta se rotira u potpuno otvoren položaj.
Proces zatvaranja
1. Prilikom zatvaranja, okretanje ručke u smjeru kazaljke na satu uzrokuje da se vretena ventila spusti i da lopta napusti sjedište ventila i počne se okretati.
2. Nastavljajući da rotira ručni točak, na vreteno ventila deluje vodeći klin ugrađen u njegov spiralni žleb, uzrokujući da se stablo ventila i kugla istovremeno rotiraju za 90 stepeni.
3. Kada je skoro zatvorena, lopta se zarotirala za 90 stepeni bez kontakta sa sjedištem ventila.
4. Tokom poslednjih nekoliko okretaja ručnog točka, ugaona ravan na dnu vretena ventila mehanički poteže i čvrsto pritiska loptu na sedište ventila, postižući potpuno zaptivanje.
Strukturne karakteristike
1. Otvaranje i zatvaranje bez trenja. Ova funkcija u potpunosti rješava problem trenja između zaptivnih površina koje utječe na brtvu kod tradicionalnih ventila.
2. Gornja{1}}struktura unosa. Ventili instalirani na cjevovodima mogu se direktno pregledati i održavati na mreži, efektivno smanjujući vrijeme zastoja opreme i smanjujući troškove.
3. Dizajn sjedišta jednog ventila. Eliminira problem nenormalnog porasta tlaka u šupljini ventila koji utiče na sigurnost rada.
4. Dizajn sa malim obrtnim momentom. Posebno dizajnirano vreteno ventila omogućava lako otvaranje i zatvaranje sa samo malom ručkom.
5. Zaptivna struktura u obliku klina. Ventil se oslanja na mehaničku silu koju pruža vreteno ventila da pritisne kuglični klin na sjedište ventila za zaptivanje, osiguravajući pouzdane performanse zaptivanja u različitim radnim uvjetima, na koje ne utiču promjene tlaka u cjevovodu.
6. Samočišćuća struktura zaptivne površine. Kada se kuglica nagne od sjedišta ventila, tekućina u cjevovodu prolazi kroz zaptivnu površinu kugle na ravnomjeran način od 360 stepeni. Ovo ne samo da eliminiše lokalno ribanje sjedišta ventila od strane-tečnosti velike brzine, već i ispire nakupljene supstance na površini zaptivke, postižući svrhu samočišćenja-.
Prijave
Petrohemijska industrija
Koristi se za zatvaranje ili distribuciju korozivnih medija (kao što su rastvori kiselina i alkalija) i sprečavanje curenja.
Urbani vodovod i odvodnja
Kontroliše pravac protoka vode, omogućava brzo otvaranje i zatvaranje i smanjuje efekat vodenog udara.
Prehrambena i farmaceutska industrija
Izrađen od sanitarnog{0}}nerđajućeg čelika kako bi se ispunili zahtjevi za čistoćom i spriječila kontaminacija medija.
Steam Systems
Dizajn kuglastog ventila za visoko{0}}temperaturu sprječava curenje medija i pogodan je za cjevovode za paru.
