Fluor{0}}utični ventil

Jan 29, 2026 Ostavi poruku

A Čep ventil obložen fluoropolimerom{0}}je ventil koji se otvara i zatvara okretanjem čepa sa prolaznom rupom. Njegova struktura uključuje čelično tijelo ventila i čep obloženo fluoropolimerom-, sa dijelovima u kontaktu sa medijumom obloženim materijalima otpornim na koroziju- kao što su PFA ili F46. Ovaj ventil ima brzo otvaranje i zatvaranje, nisku otpornost na tečnost i može se njime upravljati ručno, pneumatski ili električno. Pogodan je za cjevovode koji nose jake kiseline, jake alkalije i korozivne medije, a može izdržati temperature od -50 stepeni do 150 stepeni.

Prema standardima dizajna, dijeli se na tip čaura i potpuno obložen. Prvi koristi čep od nehrđajućeg čelika sa polimernom čahurom za zaptivanje, dok drugi ima obložene sve komponente koje prolaze-.

GNEE Group je vodeći proizvođač industrijskih ventila, koji pruža rješenja ventila i usluge prilagođavanja kupcima širom svijeta.B2B rješenja za ventile – Pošaljite svoje zahtjeve!‌



Fluor{0}}Specifikacija čepnog ventila

Raspon veličina: DN15–DN400
Raspon pritiska: PN0.6Mpa–PN4.0Mpa
Krajnji priključak: prirubnički
Materijal: Ugljični čelik sa PTFE/FEP oblogom
Zaptivke: PTFE/FEP
Dizajn ventila: Fluor{0}}obložen čep ventil sa-nepodmazanim dizajnom
Licem u lice: ISO 5752 / DIN 3202 F1
Krajnji priključak: ASME B16.5, EN 1092-1
Ispitivanje i inspekcija: API 598, ISO 5208
Pogodan medij: jako korozivne tekućine, kiseline, alkalije



Karakteristike utikača obloženog fluorom{0}}

  • Otpornost na koroziju: čep ventili obloženi PTFE- posebno su pogodni za korozivne medije, kao što su aqua regia različitih koncentracija, sumporna kiselina, hlorovodonična kiselina, fluorovodonična kiselina, organske kiseline, jake alkalije i drugi korozivni gasovi i tečnosti. To je zbog visoko-molekularnih materijala koji se koriste u unutrašnjoj oblogi, kao što su F46 i F3, koji su efikasno otporni na koroziju.
  • Dobre performanse brtvljenja: Neki modeli PTFE-čep ventila, kao što su tipovi X43F/P, XD63F/R i XC63F/R, koriste posebno dizajniranu čahuru sjedišta ventila (kao što je PTFE ili para{4}}polistiren) i čelično tijelo čepa kako bi se stvorio zaptivni vek i dug radni vek.
  • Samo-Samopodmazivanje i fleksibilna rotacija: Zbog odličnih svojstava zaptivnog materijala, PTFE-čep ventili se samo-podmazuju tokom rotacije, osiguravajući fleksibilnu rotaciju i smanjujući trenje i habanje.



Tabela glavnih dijelova i materijala ventila obloženog fluorom{0}}

Naziv komponente C P R PL RL
Telo i poklopac ventila WCB CF8 CF8M CF3 CF3M
Podstava i utikač PTFE(F4), PCTFE(F3), PVDF(F2), FEP(F46), PFA, PPL
Plug Core WCB 35 (Kovani), MONEL legura, CF8, CF8M, CF3, CF3M
Packing Gland 1Cr18, 1Cr18Ni9, 00Cr18Ni10
Zaptivka za podešavanje RPTFE (poboljšani F3), PFA (poboljšana četverosmjerna fluorna smola)
Vijci i matice 35CrMo45, 1Cr17Ni2, 00Cr18Ni9, 1Cr17Ni2/00Cr18Ni9
O{0}}Prsten FPM (viton), SI (silikon)

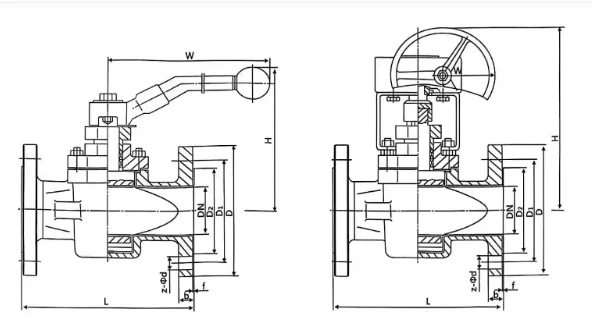

Fluor{0}}Crtež čep ventila

Fluorine-Lined Plug Valve Drawning



Tabela dimenzija čepnog ventila-obloženog fluorom – PN0,6MPa

DN L D D1 D2 b f z–Φd H W
15 130 80 55 40 12 2 4–Φ12 80 120
20 130 90 65 50 14 2 4–Φ12 90 120
25 140 100 75 60 14 2 4–Φ12 100 160
32 165 120 90 70 16 2 4–Φ14 110 160
40 165 130 100 80 16 3 4–Φ14 120 200
50 203 140 110 90 16 3 4–Φ14 135 250
65 222 160 130 110 16 3 4–Φ14 145 250
80 241 185 150 125 18 3 4–Φ18 180 300
100 305 205 170 145 18 3 4–Φ18 195 300
125 356 235 200 175 20 3 8–Φ18 210 350
150 394 260 225 200 20 3 8–Φ18 450 200
200 457 315 280 255 22 3 8–Φ18 490 200
250 533 370 335 310 24 3 12–Φ18 550 240
300 610 435 395 362 24 4 12–Φ23 600 280
350 686 485 445 415 26 4 12–Φ23 675 280
400 762 535 495 462 28 4 16–Φ23 780 320
450 864 590 550 518 28 4 16–Φ23 820 360
500 914 640 600 568 30 4 16–Φ23 910 360



Fluor{0}}Fabrika čepnih ventila

Fluorine-Lined Plug Valve workshop center
