Theleptir ventil sa trostrukim ekscentričnim prirubnicomje leptir ventil s trostrukom ekscentričnom konstrukcijom i prirubničkim spojem. Kombinira prednosti brtvljenja trostruke ekscentrične strukture sa praktičnošću ugradnje prirubničkog spoja. Široko se koristi u cevovodnim sistemima u naftnim, hemijskim, energetskim, metalurškim i drugim oblastima, a posebno je pogodan za teške uslove rada kao što su visoka temperatura, visoki pritisak i korozivni mediji.
GNEE Grupa je specijalizovana za proizvodnju ventila i nudi-na-prilagođene usluge.B2B rješenja za ventile – Pošaljite svoje zahtjeve!
Trostruki ekscentrični leptir ventil sa prirubnicom Tehnički parametri
Raspon veličina: DN50-DN2000
Materijal: WCB
Opcije povezivanja: kraj s prirubnicom
Pritisak: 1.0Mpa ~ 4.0Mpa
Radna temperatura: -29 stepeni do 425 stepeni
Opcije zaptivanja: SS304 + grafit
Primjenjivi medij: voda, ulje, plin, kiselina
Trostruki ekscentrični leptir ventil sa prirubnicom Strukturne karakteristike
Dizajn trostrukog ekscentričnosti
- Prvi ekscentricitet (aksijalni ekscentricitet): središnja linija osovine ventila je pomaknuta od središnje linije zaptivne površine sjedišta ventila, smanjujući trenje tokom otvaranja i zatvaranja ventila.
- Drugi ekscentricitet (radijalni ekscentricitet): središnja linija osovine ventila je pomaknuta od središnje linije cjevovoda, dodatno smanjujući kontaktnu površinu između ploče ventila i sjedišta ventila.
- Treći ekscentricitet (konusni ekscentricitet zaptivne površine): Zaptivna površina sjedišta ventila je nagnutog konusnog oblika, formirajući linearni kontakt sa pločom ventila, čime se postiže "nulto{0}}otvaranje i zatvaranje trenja."
Dvosmjerno zaptivanje: podešavanjem obrtnog momenta, podržava čvrsto zatvaranje u oba smjera, prilagođavajući se zahtjevima dvosmjerne kontrole tekućine.
Zaptivna struktura
Metalno tvrdo brtvljenje: Zaptivni par koristi nerđajući čelik, tvrde legure i druge metalne materijale koji su otporni na visoke temperature, koroziju i habanje.
Meka i tvrda slojevita brtva: Neki modeli koriste kombinovanu zaptivku od lima od nehrđajućeg čelika i fleksibilnog grafita, kombinujući prednosti i metalnih tvrdih zaptivki i elastičnih brtvi.
Vatrootporna konstrukcija: potpuno{0}}metalni dizajn ispunjava zahtjeve za sigurnost od požara i pogodan je za okruženja sa visokim{1}}temperaturama.
Prirubnički priključci
Podržava standardne prirubničke veze (kao što je GB/T 9113, ASME B16.5), olakšavajući povezivanje sa cevovodnim sistemima.
Fleksibilne metode povezivanja uključuju prirubnicu, pločicu, vrat za zavarivanje i pločicu, prilagođavajući se različitim zahtjevima instalacije.
Specifikacija parametara leptir ventila sa trostrukim ekscentričnim prirubnicom
| ITEM | PN 0.6 | PN 1.0 | PN 1.6 | PN 2.5 | PN 4.0 |
|---|---|---|---|---|---|
| Nazivna veličina DN (mm) | 50–2000 | 50–2000 | 50–2000 | 50–2000 | 50–500 |
| nazivni pritisak (MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| Ispitni pritisak čvrstoće (MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| Ispitni pritisak zaptivke (MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
| Testni pritisak zaptivke gasa (MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Curenje | < 0.1 × DN mm³/s (GB/T 13927-92) | ||||
| Odgovarajuća temperatura | −29 ~ 425 stepeni (ugljenični čelik) / −40 ~ 550 stepeni (SS / Cr-Mo) | ||||
| Primjenjivi medij | Vazduh, voda, para, gas, ulje, kiselina, alkalija, so sa slabim korozivnim medijem | ||||
| Drive Type | Pužni prijenos / električni | ||||
Standardni leptir ventil sa trostrukim ekscentričnim prirubnicom
| ITEM | STANDARD |
|---|---|
| Standard proizvodnje | JB/T 8527-97 |
| Standardna prirubnica | GB 9113 |
| Face-to-Face Standard | GB 12221-89 |
| Test Standard | GB/T 13927-92 |
Materijal glavnih komponenti leptir ventila sa trostrukim ekscentričnim prirubnicom:
| NAZIV DIJELA | MATERIJAL |
|---|---|
| Tijelo | Ugljični čelik, nerđajući čelik, hrom molibden čelik, legirani čelik |
| Disc | Ugljični čelik, legirani čelik, nehrđajući čelik, hrom molibden čelik |
| Seat Ring | Nerđajući čelik i visoko{0}temperaturni azbest kombinovani u više-sloj |
| Stem | 2Cr13, 1Cr13 nerđajući čelik, hrom molibden čelik |
| Ležaj | Austenitni nerđajući čelik, 304 nitrirani |
| Pakovanje | Fleksibilni grafit |
Crtež leptir ventila sa trostrukim ekscentričnim prirubnicom
Trostruki ekscentrični leptir ventil sa prirubnicom Dimenzije glavnog priključka:
| PN | DN | L | D | D1 | D2 | n-Ød | b | f | H | H0 | A | B | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 MPa | 50 | 108 | 165 | 125 | 99 | 4-18 | 20 | 2 | 170 | 130 | 45 | 120 | 7 |
| 65 | 112 | 185 | 145 | 118 | 4-18 | 20 | 2 | 170 | 145 | 45 | 120 | 9.2 | |
| 80 | 114 | 200 | 160 | 132 | 8-18 | 20 | 2 | 230 | 152 | 45 | 120 | 11.6 | |
| 100 | 127 | 220 | 180 | 156 | 8-18 | 22 | 2 | 320 | 192 | 45 | 120 | 14 | |
| 125 | 140 | 250 | 210 | 184 | 8-18 | 22 | 2 | 345 | 200 | 45 | 120 | 18 | |
| 150 | 140 | 285 | 240 | 211 | 8-22 | 24 | 2 | 385 | 230 | 66 | 150 | 23 | |
| 200 | 152 | 340 | 295 | 266 | 8-22 | 24 | 2 | 471 | 297 | 85 | 170 | 44 | |
| 250 | 165 | 405 | 355 | 319 | 12-22 | 26 | 2 | 533 | 327 | 85 | 170 | 64 | |
| 300 | 178 | 445 | 400 | 370 | 12-22 | 26 | 2 | 606 | 364 | 106 | 205 | 105 | |
| 350 | 190 | 505 | 460 | 429 | 16-22 | 26 | 2 | 694 | 404 | 106 | 205 | 134 | |
| 400 | 216 | 565 | 515 | 480 | 16-26 | 26 | 2 | 757 | 444 | 130 | 240 | 181 | |
| 450 | 222 | 615 | 565 | 530 | 20-26 | 28 | 2 | 814 | 472 | 155 | 240 | 237 | |
| 500 | 229 | 670 | 620 | 582 | 20-26 | 28 | 2 | 902 | 522 | 169 | 306 | 292 | |
| 600 | 267 | 780 | 725 | 682 | 20-30 | 34 | 2 | 1048 | 590 | 198 | 324 | 421 | |
| 700 | 292 | 895 | 840 | 794 | 24-30 | 34 | 5 | 1277 | 810 | 220 | 335 | 541 | |
| 800 | 318 | 1015 | 950 | 901 | 24-33 | 36 | 5 | 1385 | 844 | 241 | 356 | 658 | |
| 900 | 330 | 1115 | 1050 | 1001 | 28-33 | 38 | 5 | 1490 | 890 | 241 | 356 | 790 | |
| 1000 | 410 | 1230 | 1160 | 1112 | 28-36 | 38 | 5 | 1620 | 950 | 241 | 356 | 890 |
Primjena leptir ventila sa trostrukim ekscentričnim prirubnicom
Petrohemijska industrija
Visokotemperaturni naftovodi i plinovodi, jedinice za katalitičko krekiranje, sistemi za hidrorafinaciju, itd., zahtijevaju kontrolu medija-otpornog na koroziju i visok-pritisak-otpornog na pritisak.
Elektroprivreda
Kotlovi u elektranama, parni sistemi, cjevovodi za cirkulaciju rashladne vode itd. zahtijevaju ventile koji su otporni na visoke temperature i imaju pouzdane brtve.
Metalurška industrija
Plin iz visokih peći, sistemi toplog zraka, cjevovodi konverterskog gasa itd. zahtijevaju ventile koji se mogu prilagoditi velikim-promjerima, visokofrekventnim-uslovima otvaranja i zatvaranja.
Pomorstvo i pomorsko inženjerstvo
Sistemi za hlađenje morskom vodom, cjevovodi za lož ulje, itd., zahtijevaju ventile koji su otporni na koroziju morske vode i imaju dvosmjerno zaptivanje.
Zaštita općina i okoliša
Gradsko vodosnabdijevanje, tretman otpadnih voda, desalinizacija morske vode itd. zahtijevaju ventile sa velikom regulacijom protoka i dugim vijekom trajanja.

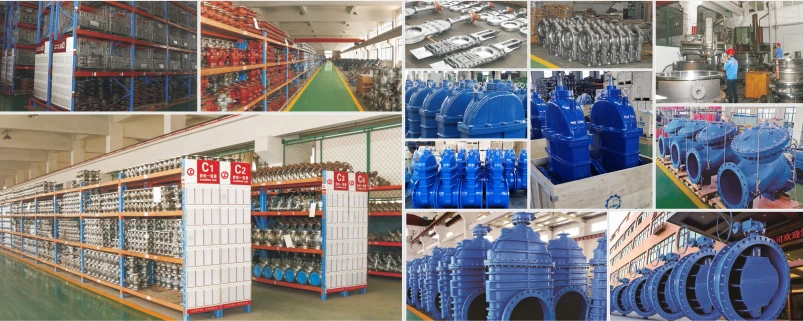

Tvornica trostrukih ekscentričnih leptirastih ventila
