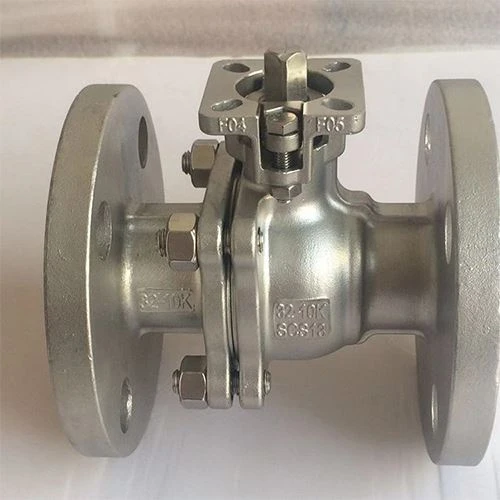

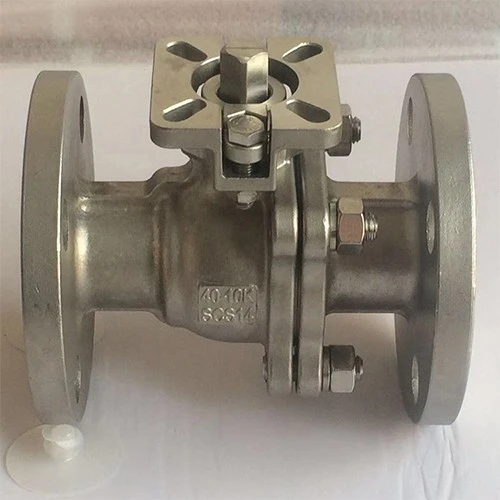

Opis kugličnog ventila visoke platforme
Kuglasti ventil visoke platforme je ventil koji postiže prekid, distribuciju i kontrolu smjera protoka u cjevovodu rotirajući sferni čep oko središnje linije tijela ventila. Pripada istoj kategoriji industrijskih ventila kao i zasuni s prirubnicom. Njegovo tijelo i nosač imaju integrirani dizajn, u skladu sa standardom visoke platforme ISO5211, omogućavajući direktnu instalaciju pneumatskih ili električnih aktuatora bez dodatnih nosača.
Nominalni prečnik se kreće od DN15 do DN800, sa ocjenom pritiska od 1,6 do 16,0 MPa. Materijali karoserije uključuju nerđajući čelik 304, 316, 316L i ugljenični čelik WCB.
GNEE Grupa specijalizovana je za proizvodnjuKuglasti ventil visoke platforme. Molimo kontaktirajte nas da dobijete crteže.
Specifikacija kugličnog ventila visoke platforme
Kuglični ventil visoke platforme - Tehnička specifikacija
| Naziv proizvoda | Kuglasti ventil visoke platforme |
|---|---|
| Model proizvoda | Q41F, Q11F, Q14F, Q15F |
| Nazivni prečnik (DN) | DN15 ~ DN800 |
| Vrsta strukture | Ball Type |
| nazivni pritisak (PN) | 1,6 MPa ~ 16,0 MPa |
| Vrsta veze | Prirubnički, s navojem, stegnuti, zavareni (uključujući zavarene utičnice) |
| Primjenjiva temperatura | -20ºC ~ +180ºC ~ 550ºC |
| Driving Method | Manual |
| Materijal kućišta ventila | Nehrđajući čelik (304, 316, 316L) |
| Standard proizvodnje | GB (Kina), DIN (Njemačka), API, ANSI (SAD) |
| Primjenjivi medij | Voda, nafta, para, gas, korozivne tečnosti |
Kriterijum sposobnosti kugličnog ventila visoke platforme
| Dizajn i proizvodnja |
Lice-u-i centar{2}}prema{3}}centralne dimenzije |
Dimenzije prirubnice | Pritisak-Ocjena temperature | Testiranje i inspekcija |
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
Test pritiska kugličnog ventila visoke platforme
| Nominalni pritisak | 1.6 | 2.5 | 4.0 |
| Shell Test | 2.4 | 3.8 | 6.0 |
| Test vodonepropusnosti | 1.8 | 2.8 | 4.4 |
| Test vazdušnog zaptivke | 0.4-0.7 | ||
Materijali glavnih dijelova za kuglaste ventile visoke platforme
| Tijelo | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
| Ball Stem | 304 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
| Seat | PTFE, PTFE+staklo, PPL | ||||||
| Šim | PTFE, nerđajući čelik/fleksibilni grafit, brtva za profil zuba | ||||||
| Stem Seat | PTFE, nerđajući čelik/fleksibilni grafit | ||||||
| Pakovanje | PTFE, poboljšani fleksibilni grafit | ||||||
| Žlijezda | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
| Temperatura | -29 stepeni -150 stepeni (PTFE) -29 stepeni -200 stepeni (PTFE + STAKLO) -29 stepeni -300 stepeni (PPL) -29 stepeni -550 stepeni (Metal-to-Metal Hard Seal) |
||||||
| Srednje | Vodena para Naftna roba |
Nitric Acid | jaki oksidabilni medij | Acetic Acid | Urea | ||
Strukturne karakteristike kugličnog ventila visoke platforme
Integrirani dizajn
Telo ventila i nosač imaju integrisanu strukturu, u skladu sa ISO5211 standardom visoke platforme. Ovo omogućava direktnu ugradnju pneumatskih ili električnih aktuatora bez potrebe za dodatnim nosačima. Površina platforme je podignuta iznad vanjskih rubova krajnjih prirubnica, olakšavajući siguran spoj aktuatora i profinjeniji izgled.
Gornja-Struktura unosa
Ventil omogućava direktnu on-line inspekciju i održavanje bez potrebe za demontažom cjevovoda, efektivno smanjujući vrijeme zastoja postrojenja i smanjujući troškove održavanja.
Dizajn sa jednim sjedalom
Ovaj dizajn eliminiše sigurnosne opasnosti uzrokovane nenormalnim povećanjem pritiska u šupljini tijela ventila, osiguravajući radnu sigurnost.
Klinasta{0}}Struktura brtve
Mehanička sila iz drške klinove loptu u sjedište. Na performanse zaptivača ne utiču razlike pritiska u cevovodu, što ga čini pogodnim za različite radne uslove.
Samočisteća površina brtve
Kada je lopta nagnuta, tekućina teče ravnomjerno 360 stepeni preko površine zaptivke, ribajući lokalizirana područja velike brzine-i uklanjajući ostatke, čime se produžava vijek trajanja zaptivke.
Princip rada kugličnog ventila visoke platforme
Proces otvaranja:
Kada je zatvorena, loptica je čvrsto pritisnuta uz sjedalo mehaničkim pritiskom vretena. Okretanje ručnog kotača u smjeru suprotnom od kazaljke na satu uzrokuje da se vretena pomiče unatrag. Ugaona ravan na dnu stabljike podiže loptu dalje od sjedišta. Kako stabljika nastavlja da se diže, njegova interakcija s vodećim klinom unutar spiralnog proreza uzrokuje da se kuglica rotira bez trenja u potpuno otvoren položaj.
Proces zatvaranja:
Okretanje ručnog kotača u smjeru kazaljke na satu uzrokuje da se držač spusti, pomičeći loptu od sjedišta i rotirajući je. Interakcija između stabljike i vodeće igle rotira loptu za 90 stepeni. U posljednjih nekoliko okreta ručnog kotača, ugaona ravan na dnu vretena mehanički klini loptu o sjedište, postižući potpuno zaptivanje.
Primjena kugličnog ventila visoke platforme
- Petrohemijska industrija: Koristi se u uslugama teškog isključenja-, kao što su transport srednje veličine i kontrola reaktora.
- Općinski vodovod i odvodnja: Kontroliše smjer toka vode i osigurava stabilan rad vodovodnih sistema.
- Prehrambena i farmaceutska industrija: U skladu sa higijenskim standardima, koristi se za-isključivanje i distribuciju tečnih ili gasovitih medija.
- Ostale industrije: Kao što su električna energija, metalurgija, proizvodnja papira, itd., u scenarijima koji zahtijevaju strogo-isključivanje ili kontrolu protoka.
Radionica kugličnih ventila visoke platforme
GNEE Group posjeduje stotine opreme za proizvodnju i testiranje ventila i pruža prilagođene usluge ventila{0}}pošaljite nam svoje crteže, a mi ćemo ih skrojiti-za vas.
