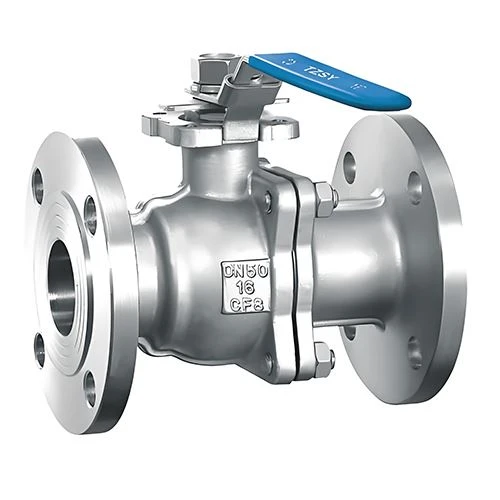

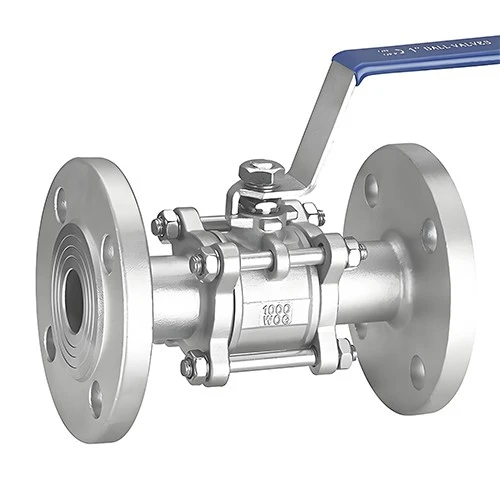

Opis kugličnog ventila visoke platforme od nehrđajućeg čelika
Kuglasti ventil visoke platforme od nehrđajućeg čelika je industrijski ventil izrađen od nehrđajućeg čelika, sa visokom platformom i prirubničkim priključcima. Prvenstveno se koristi za kontrolu visokog-pritiska, visoke-temperature i korozivnih medija. Njegova osnovna struktura uključuje komponente kao što su kugla, vretena i zaptivni prstenovi. Rotacijom za 90 stepeni postiže se uključivanje/isključivanje medija ili promena smera protoka.
GNEE Grupa specijalizovana je za proizvodnju ventila.Molimo kontaktirajte nas da dobijete crteže.
Specifikacija kugličnog ventila visoke platforme od nehrđajućeg čelika
Kuglasti ventil visoke platforme od nehrđajućeg čelikaNominalni prečnik i pritisak
| Parametar | Specifikacija |
|---|---|
| Diameter Range | DN15-DN1200, pokriva cjevovode malih i velikih promjera |
| Ocena pritiska | 1,6MPa-16,0MPa, sa nekim proizvodima koji dosežu i do 25,0MPa, pogodni za aplikacije srednjeg i visokog pritiska |
| Temperaturni opseg | -40 stepeni do 425 stepeni, sa specijalnim materijalima (npr. Hastelloy) sposobnim da izdrže više temperature |
Kuglasti ventil visoke platforme od nehrđajućeg čelikaSeal Performance
| Parametar | Specifikacija |
|---|---|
| Primary Seal | PTFE, poboljšani PTFE ili PPL (polifenilen) meke brtve, postižući zaptivanje VI stepena (nulto curenje) |
| Auxiliary Seal | Dvoslojno-slojno pakovanje stabljike sa dizajnom kompenzacije opruge mehova, automatski kompenzujući habanje kako bi se osiguralo-dugotrajno brtvljenje |
| Dizajn{0}otporan na vatru | Opciona metalna-na-tvrda zaptivna struktura koja održava sposobnost brtvljenja u uslovima požara |
Kuglasti ventil visoke platforme od nehrđajućeg čelikaMaterijali i otpornost na koroziju
| Parametar | Specifikacija |
|---|---|
| Materijal tijela | 304/316/316L nehrđajući čelik (uobičajeni), WCB ugljični čelik (isplativo-isplativi scenariji), Hastelloy (jako korozivni medij) |
| Materijal lopte | Isti materijal kao telo, sa tvrdim hromiranim slojem ili prskanjem od volfram karbida radi poboljšanja otpornosti na habanje |
| Materijal zaptivnog prstena | PTFE (opće namjene), PPL (visoka temperatura), najlon (isplativo{0}}isplativo) |
Prednosti kugličnog ventila visoke platforme
-
Nizak otpor protoka i visoka energetska efikasnost
Minimalni pad pritiska: Koeficijent otpora protoka jednak je koeficijentu cjevovoda-ekvivalentne dužine, idealan za-prevoz na velike udaljenosti ili pumpne stanice.
Dizajn punog provrta: Nulto smanjenje prečnika, visoki koeficijent protoka (Cv vrijednost).
-
Brz rad i dug radni vijek
Brzo prebacivanje od 90 stepeni: Ručni rad Manje ili jednako 5 sekundi; pneumatsko aktiviranje Manje ili jednako 1 sek.
Anti-Protivizduvni držač + potisni ležaj: Smanjuje habanje; životni vek prelazi 1 milion ciklusa.
-
Sigurnost i pouzdanost
Anti-Statički dizajn: Vodljive opruge između kuglice i vretena rasipaju statički elektricitet, eliminišući rizik od varnica.
Eksplozija{0}}Certifikacija: ATEX-kompatibilan za opasna okruženja.
Dvostruki sistem zaptivanja: Primarne + pomoćne brtve; pomoćna brtva sprječava curenje čak i ako primarni pokvari.
-
Jednostavno održavanje
Gornja-Struktura unosa: Zamijenite sjedišta, kuglice, itd., bez demontaže cijevi.
Online Repair: Održavanje pod pritiskom-smanjuje vrijeme zastoja.
Primjena kugličnog ventila visoke platforme
-
Hemijska industrija
Prevozivisoko korozivni medij (npr. sumporna kiselina, hlorovodonična kiselina) kao superiorna alternativa ventilima od livenog gvožđa/ugljičnog čelika.
-
Nafta & Gas
Kontroleprebacivanje cevovoda u sistemima nafte/gasa sa visokim-tolerantnim pritiskom i H₂S otpornost na koroziju.
-
Food & Pharmaceuticals
Konstrukcija od nerđajućeg čelika 316L ispunjava zahtjeve higijenskog certifikata za pročišćenu vodu i prijenos farmaceutskih tekućina.
-
Tretman vode
Odupire seerozija hloridnih jonau sistemima za desalinizaciju morske vode i tretman otpadnih voda.
-
Steam Systems
Metal-na-tvrda zaptivna struktura osigurava performanse{0}}bez curenja u parnim cjevovodima-pri visokim temperaturama (do 550 stepeni).
Preporuke za odabir kugličnih ventila visoke platforme
Odabir materijala
304 nerđajući čelik: Pogodno za opće korozivne medije.
316/316L nerđajući čelik: Idealno za morsku vodu ili okruženja sa visokim{0}}kloridima.
Specijalne legure (npr. Hastelloy, Monel): Preporučuje se za ekstremne uslove korozije.
Vrsta brtvljenja
Soft Seal (PTFE/PPL): Optimalno za aplikacije na niskim-pritiscima (<200°C, ≤PN16) with superior sealing.
Metal-to-Metal Hard Seal: Neophodan za scenarije visoke-temperature/pritiska (manje ili jednako 550 stepeni, manje ili jednako PN420) ili abrazivnih medija.
Usklađivanje aktuatora
Ručni rad: Odgovara malim promjerima (manji ili jednaki DN50) i nisko{1}}upotrebi.
Pneumatski/električni aktuatori: Potreban za automatizovane sisteme; obrtni moment mora biti usklađen sa zahtjevima tlaka/protoka u cjevovodu.
Način povezivanja
Prirubnički priključak: Poželjno za velike prečnike (veći ili jednaki DN80) i cjevovode visokog{1}}pritiska.
Navojna veza: Koristi se za male prečnike (manje ili jednake DN50) i sisteme niskog{1}}pritiska.
Čeoni{0}}vez za zavarivanje: Kritično za visoke-temperature/visoke-pritiske ili ultra-procese.

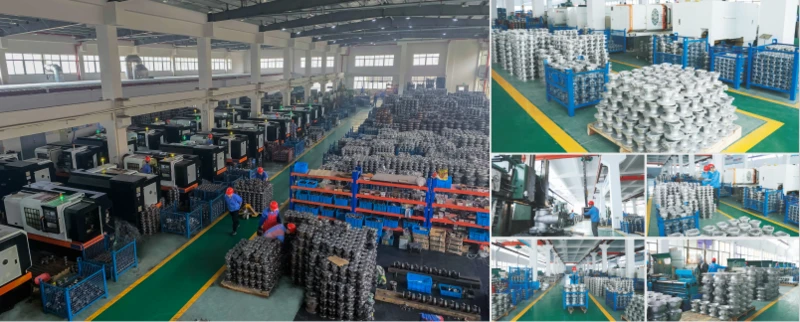

Tvornica kugličnih ventila visoke platforme od nehrđajućeg čelika
GNEE Group posjeduje stotine opreme za proizvodnju i testiranje ventila i pruža prilagođene usluge ventila{0}}pošaljite nam svoje crteže, a mi ćemo ih skrojiti-za vas.
