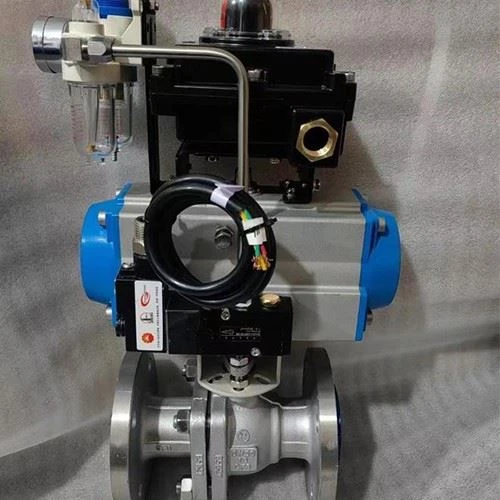

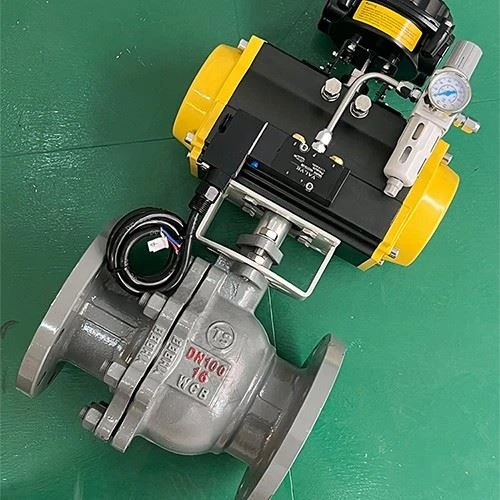

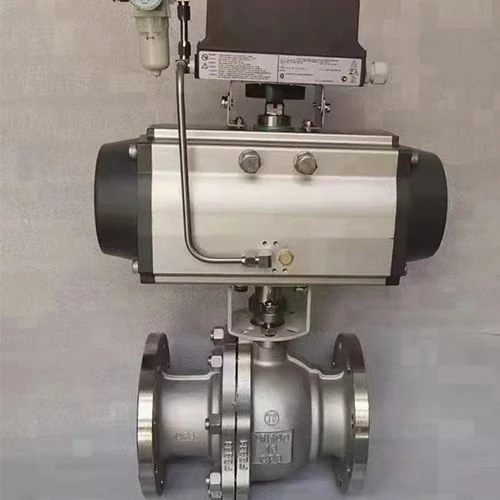

Pneumatski kuglasti ventil s prirubnicom Opis
Pneumatski kuglasti ventil s prirubnicom je kuglasti ventil opremljen pneumatskim aktuatorom. Pogon radi relativno brzo i ne zahtijeva ručni rad, čime se štedi značajna radna snaga i vrijeme. Pneumatski kuglasti ventili s prirubnicom evoluirali su od zasunskih ventila. Oni dijele istu operaciju rotacije od 90 stupnjeva, ali tijelo čepa je sfera s kružnim otvorom ili prolazom kroz njegovu osu. Odnos sferne površine prema otvoru treba da bude takav da kada se lopta rotira za 90 stepeni, cijela sferna površina bude izložena na ulazu i izlazu, čime se potpuno prekida protok.
GNEE Grupa specijalizirana je za proizvodnju pneumatskih kugličnih ventila s prirubnicom.Molimo kontaktirajte nas da dobijete crteže.
Specifikacija pneumatskog kuglastog ventila s prirubnicom
| Parametar | Specifikacija |
|---|---|
| Nominal Diameter | 10mm-1000mm i 1/2"-60" |
| Nominalni pritisak | 1.0MPa-16.0MPa / 150Lb-1500Lb / 10K-160K |
| Radna temperatura | -196 stepeni -700 stepeni |
| Primjenjivi standardi | GB, DIN, API, ANSI, JIS, BS itd. |
| Materijal kućišta ventila | Ugljični čelik, nehrđajući čelik, legirani čelik, ultra-niskougljični nehrđajući čelik, legura titanijuma, visoko-legura nikla, legura monela itd. |
| Drive Method | (ručni, pužni mjenjač, konusni zupčanik, električni, pneumatski, hidraulični itd. |
Pneumatski kuglični ventil s prirubnicom - Specifikacije materijala
| Naziv dijela | Materijal | |||
|---|---|---|---|---|
| Telo ventila | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| Lopta | 2Cr13 + tretman nitriranjem | 304 | 316 | 316L |
| Stem | 2Cr13 | 304 | 316 | 316L |
| Brtveni prsten sjedišta | PTFE (politetrafluoroetilen), PPL (para-fenilendiamin), metalna brtva (tvrda legura) | |||
| Pakovanje kutije za punjenje | V- PTFE teflonsko pakovanje, fleksibilni grafit | |||
Pneumatski kuglični ventil s prirubnicom - Specifikacije performansi
| Nominal DiameterDN (mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| Nominalni pritisak | PN (MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| Test Pressure | Test snage | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| Seal Test | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| Niski-Test vazdušne nepropusnosti pod niskim pritiskom | 0.5-0.7 | |||||
| Primjenjivi mediji | Voda, ulje, para, klasa azotne kiseline (temperatura manja ili jednaka 200 stepeni), klasa sirćetne kiseline (temperatura manja ili jednaka 200 stepeni) | |||||
Princip rada pneumatskog kugličnog ventila s prirubnicom
Proces otvaranja:
Komprimovani vazduh ulazi u cilindar kroz elektromagnetski ventil, gurajući klip da se pomeri i zakrene kuglicu za 90 stepeni, poravnavajući provrt sa cevovodom za srednji protok.
Proces zatvaranja:
Komprimovani vazduh ulazi u cilindar u obrnutom smeru, uzrokujući da se klip resetuje i rotira kuglu za 90 stepeni da zatvori otvor, blokirajući protok medija.
Modulirajuća funkcija (opciono):
Kada je opremljen pozicionerom, otvor kugle se može precizno kontrolisati ulaznim signalom (npr. 4-20mA) kako bi se postigla regulacija protoka.
Značajke pneumatskog kugličnog ventila s prirubnicom
Rapid Response: Pneumatski pogon ima kratko vrijeme odziva (obično manje od ili jednako 1 sekundi), pogodno za scenarije koji zahtijevaju brzo-isključivanje ili regulaciju.
Visoka pouzdanost: Jednostavna struktura s nekoliko komponenti rezultira niskom stopom kvarova.
Odlične performanse zaptivanja: Otporan na visok pritisak i koroziju, pogodan za teške uslove rada.
Integracija automatizacije: Može se neprimetno integrisati sa PLC-om, DCS-om i drugim kontrolnim sistemima za daljinski nadzor i automatizovan rad.
Jednostavna instalacija: Prirubnički spoj pojednostavljuje proces ugradnje, eliminirajući potrebu za dodatnim zavarivanjem ili urezivanjem navoja.
Sigurnosna zaštita: Opremljen dizajnom otpornim na eksploziju{0}}, pogodan za zapaljiva i eksplozivna okruženja. Opcioni uređaji za ručni rad omogućavaju ručnu kontrolu u slučaju nestanka struje.
Primjena pneumatskih kugličnih ventila
Petrohemijska industrija:
Kontroliše transport sirove nafte, prirodnog gasa i hemijskih sirovina, sprečavajući opasnost od curenja i eksplozije.
Elektroprivreda:
Reguliše protok medija kao što su para i voda, osiguravajući siguran rad opreme kao što su kotlovi i turbine.
Tretman vode:
Kontrolira uključeno/isključeno stanje cjevovoda kanalizacije i pročišćene vode, omogućavajući automatizirano doziranje i povratno ispiranje.
Farmaceutska i prehrambena industrija:
Koristi se u čistim sistemima cjevovoda kako bi se osiguralo-bez kontaminacije medija i usklađenost sa GMP standardima.
Metalurgija i proizvodnja papira:
Kontroliše protok medija visoke{0}temperature i visokog-pritiska, prilagođavajući se teškim industrijskim okruženjima.
Fabrika pneumatskih kugličnih ventila
GNEE Group posjeduje stotine opreme za proizvodnju i testiranje ventila i pruža prilagođene usluge ventila{0}}pošaljite nam svoje crteže, a mi ćemo ih-napraviti za vas.
