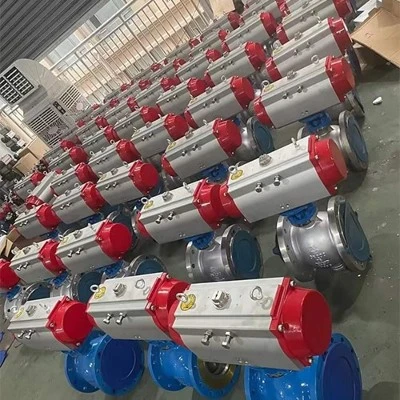

Pneumatski ekscentrični polukuglasti ventil je ventilski uređaj koji pokreće pneumatski aktuator. Usvaja prirubnički ili spojni spoj i usklađen je sa standardima kao što su GB/T9113 i GB/T13927. Njegova osnovna struktura sastoji se od ekscentričnog tijela ventila, kugle i sjedišta ventila. Automatsko centriranje i zaptivanje se postižu dvostrukom ekscentričnom rotacijom. Kugla i sjedište ventila su dizajnirani da budu odvojeni kako bi se eliminisalo habanje zaptivnog prstena. Ugrađeno ne{6}}nemetalno elastično sjedište ventila ili zavarena zaptivna površina od legure mogu zaštititi metalnu podlogu.
Princip i karakteristike
Pneumatski ekscentrični polu{0}}kuglasti ventil radi rotacijom lanca ventila da otvori ili zatvori ventil. Kuglasti ventili su jednostavni za rukovanje, kompaktni su i mogu se izraditi u velikim promjerima. Nude pouzdano zaptivanje, jednostavnu strukturu i lako održavanje. Brtvena površina i lopta su stalno u zatvorenom stanju, što ih čini manje podložnim eroziji medija. Široko se koriste u raznim industrijama.
1. Struktura koristi princip ekscentričnog stezanja, postižući kočenje, regulaciju i zatvaranje kroz mehanizam prijenosa. Zaptivni par je metalni-prsten sa tvrdom-brtvom za kontakt. Dvostruka ekscentrična struktura osigurava da se jezgro ventila nalazi unutar kuglične komore kada je otvorena, što rezultira velikim poprečnim presjekom protoka-i sprječava eroziju ventila. Kada je zatvoreno, jezgro ventila je takođe zaštićeno od erozije. Tokom otvaranja, sferna površina jezgre ventila postepeno se kreće duž sjedišta ventila, efikasno uklanjajući naslage kamenca i postižući pouzdano zaptivanje. Posebno je efikasan za transport mješovitog-toka gdje se kamenac lako taloži.
2. Hemisfera ventila je napravljena od bimetala, sa različitim legurama zavarenim na osnovni materijal. Sjedalo ventila je također podvrgnuto odgovarajućem zavarivanju i specijalnoj obradi. Zaptivne površine se kombinuju kako bi se stvorile različite vrste, uključujući -otporne na koroziju,-otporne na habanje i visoke-opcije, kako bi zadovoljile različite zahtjeve primjene.
3. Čvrsto zaptivanje, postizanje nulte curenja pri transportu štetnih gasova.
4. Jezgro ventila zaptivnog para ima dodatak za kompenzaciju; čak i nakon što se ventil istroši, mala rotacija kada je zatvoren će i dalje osigurati pouzdano zaptivanje, produžavajući njegov vijek trajanja. Osim toga, korisnici mogu odvrnuti steznu maticu, podesiti ili zamijeniti sjedište ventila, a ono će i dalje biti upotrebljivo, izbjegavajući nedostatak potrebe za otpadom cijele jedinice zbog kvara zaptivke ventila.
Prednosti performansi
Nizak obrtni moment, dug životni vek
Ekscentrična struktura smanjuje otpor otvaranja, smanjuje potrošnju energije aktuatora i produžava vijek trajanja ventila.
Fast Response
Pneumatski pogon nudi brz odziv (obično manje od ili jednak 1 sekundi), pogodan za aplikacije koje zahtijevaju često otvaranje i zatvaranje.
Otpornost na habanje, otpornost na koroziju
Materijali kugle i sjedišta mogu biti od nehrđajućeg čelika, tvrde legure, itd., prilagodljivi visokoj temperaturi, visokom pritisku i česticama.
Bidirectional Sealing
Pogodno i za uslove naprednog i obrnutog protoka, smanjujući broj ventila i smanjujući troškove sistema.
Integracija automatizacije
Može se integrisati sa PLC-om, DCS-om i drugim kontrolnim sistemima za daljinski nadzor, regulaciju i dijagnozu kvarova.
Prijave
Petrohemijska industrija
Transport sirove nafte, prirodnog gasa, hemijskih sirovina, itd., kontrola protoka i pritiska u cevovodima.
Elektroprivreda
Napojna voda za kotlove, parovodi, sistemi rashladne vode, itd., regulišu protok medija.
Tretman vode
Prečišćavanje otpadnih voda, desalinizacija morske vode, sistemi vodosnabdijevanja, kontrola protoka vode i sprječavanje povratnog toka.
Metalurško rudarstvo
Prevoz stajnjaka, jalovine i rastopljenog metala na visokim{0}}temperaturama, prilagođavajući se teškim uslovima rada.
Izrada papira, farmaceutska proizvodnja
Kontrola protoka viskoznih medija kao što su suspenzije i farmaceutska rješenja kako bi se osigurala stabilnost procesa.
