Kriogeni kontrolni ventili su kontrolni ventili koji rade u okruženjima niskih{0}}temperatura, prvenstveno se koriste za kontrolu protoka i pritiska kriogenih medija. Njihov princip rada je sličan onom kod običnih kontrolnih ventila, oba prilagođavaju protok medija promjenom otvora jezgre ventila, čime se postiže kontrola tlaka.
Međutim, zbog posebnih karakteristika kriogenih okruženja, kriogeni kontrolni ventili imaju veće zahtjeve u odabiru materijala, konstrukcijskom dizajnu i metodama zaptivanja. Njihova osnovna funkcija je precizna kontrola protoka kriogenih medija i postizanje stabilnih parametara procesa.
GNEE Grupa specijalizovana je za proizvodnju ventila.Molimo kontaktirajte nas da dobijete crteže.
Parametri kriogenog regulacionog ventila
| Parametri tijela ventila | Detalji |
|---|---|
| Tip tijela ventila | Ravno - kroz liveni kuglični ventil |
| Nominal Diameter | DN 25 - 300 mm |
| Nominalni pritisak | PN1.6, 2.5, 4.0, 6.4 |
| Standardna prirubnica | GB/T9113, JB/T79 |
| Vrsta veze | Prirubnica (FF, RF, RTJ), zavarivanje (SW, BW) |
| Tip poklopca motora | Niska - vrsta temperature: - 10 - 196 stepen , Ultra - niska - vrsta temperature: - 196 - 250 stepen |
| Tip žlezde | Vijak - pritisnut tip |
| Zaptivanje pakovanje | Metalna - zaptivka od grafita, fleksibilni grafit, pakovanje od karbonskih vlakana |
Princip rada kriogenog kontrolnog ventila
Kriogeni kontrolni ventil se uglavnom sastoji od tijela ventila, jezgre ventila, aktuatora i senzora. Njegov princip rada može se sažeti u sljedeće korake:
1. Detekcija senzora: Kriogeni kontrolni ventili su obično opremljeni temperaturnim senzorom za praćenje temperature medija u realnom vremenu i prenos signala do aktuatora.
2. Akcija aktuatora: Na osnovu temperaturnog signala sa senzora, aktuator će izvršiti odgovarajuću radnju, pokrećući jezgro ventila da se kreće unutar tijela ventila.
3. Regulacija protoka: Kretanje jezgra ventila mijenja područje protoka unutar tijela ventila, čime se reguliše brzina protoka fluidnog medija. Kada je temperatura niža od podešene vrijednosti, jezgro ventila će se kretati u smjeru otvaranja, povećavajući površinu protoka i povećavajući brzinu protoka; obrnuto, kada je temperatura viša od podešene vrijednosti, jezgro ventila će se pomicati u smjeru zatvaranja, smanjujući površinu protoka i smanjujući brzinu protoka.
4. Kontrola povratne sprege: Kriogeni kontrolni ventili takođe imaju funkciju kontrole povratne sprege, koja može da povrati stvarnu brzinu protoka kontrolnom sistemu kako bi se podesila akcija aktuatora na vreme, obezbeđujući preciznu kontrolu protoka.
Funkcije kriogenih kontrolnih ventila
Funkcije kriogenih kontrolnih ventila uglavnom se ogledaju u sljedećim aspektima:
1. Precizna kontrola: Kriogeni kontrolni ventili mogu precizno kontrolisati brzinu protoka fluidnog medija prema stvarnim potrebama, osiguravajući stabilnost i tačnost temperature sistema.
2. Automatsko podešavanje: Opremljeni senzorima i aktuatorima, kriogeni kontrolni ventili mogu automatski podesiti brzinu protoka, smanjujući opterećenje za operatere.
3. Sigurnosna zaštita: U hlađenju, tečnom prirodnom plinu (LNG) i drugim poljima, kriogeni kontrolni ventili također igraju sigurnosnu zaštitnu ulogu. Kada temperatura sistema poraste ili padne nenormalno, kontrolni ventil može brzo podesiti brzinu protoka kako bi spriječio oštećenje opreme ili sigurnosne nezgode.
4. Ušteda energije i smanjenje emisije: Precizna kontrola protoka može pomoći sistemu da postigne veći omjer energetske efikasnosti, čime se smanjuje potrošnja energije i emisije. Kriogeni kontrolni ventili igraju važnu ulogu u ovom aspektu, pružajući snažnu podršku zelenom hlađenju i primjeni tečnog prirodnog plina.

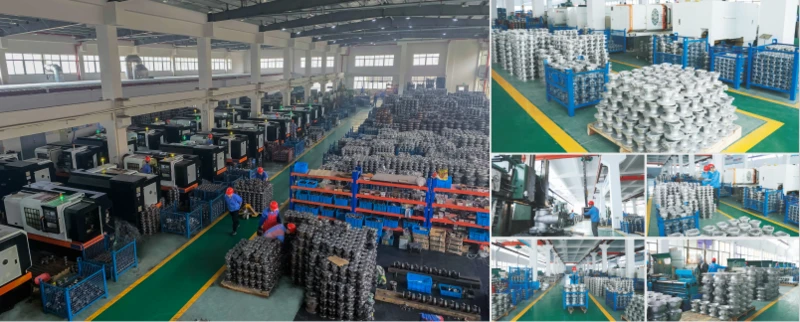

Fabrika kriogenih kontrolnih ventila
GNEE Grupa posjeduje stotine opreme za proizvodnju i testiranje ventila i pruža prilagođene usluge ventila{0}}pošaljite nam svoje crteže, a mi ćemo ih skrojiti-za vas.
