Kriogene zasunesu industrijski ventili dizajnirani posebno za okruženja s ultra-niskim temperaturama. Njihova osnovna funkcija je da potpuno prekinu ili omoguće protok cevovodnog medija kroz vertikalno podizanje i spuštanje kapije. Pogodni su za transportne sisteme kriogenih medija kao što su tečni prirodni gas (LNG), tečni kiseonik, tečni azot i tečni vodonik (radne temperature su obično između -40 stepeni i -196 stepeni).
GNEE Grupa je specijalizovana za snabdevanje ventilima u preko 150 zemalja i regiona širom sveta.Popust na grupnu kupovinu: Minimalna narudžba od 3 jedinice, 20% popusta na jediničnu cijenu!
Struktura i princip rada kriogenih zasuna
Dizajn komponenti otvaranja i zatvaranja
Zatvarač kriogenog zasuna kreće se okomito na smjer fluida. Zasun se pomiče linearno (zasun koji se podiže) ili rotira (bez-zasun koji se ne diže) preko vretena ventila. Kapije obično koriste klinastu-ili paralelnu dvostruku-brtvu-površinsku strukturu:
Klinasta kapija: Zaptivne površine formiraju ugao klina (obično 50 stepeni, eventualno podešen na 2 stepena 52′ u kriogenim uslovima). Može se podijeliti na jednostruka-kapija, dvostruka-kapija i elastična kapija (kompenzacija odstupanja u mašinskoj obradi kroz malu deformaciju).
Paralelna kapija: Zaptivne površine su paralelne. Podijeljen je na jednostruke- i dvostruke{2}} strukture i pogodan je za primjene koje zahtijevaju izuzetno visoke performanse zaptivanja.
Mehanizam zaptivanja
Samozaptivanje: Kriogeni srednji pritisak pritiska kapiju na sedište ventila kako bi se postiglo zaptivanje. Pogodno za aplikacije sa visokim pritiskom.
Prisilno zaptivanje: Vanjska sila (kao što je ručni kotač ili električni aktuator) čvrsto pritiska kapiju na sjedište ventila kako bi se osiguralo pouzdano zaptivanje na kriogenim temperaturama.
Tehnički parametri niskotemperaturnog zasuna
- Raspon temperature: -196 stepeni do +80 stepeni (dostupne niže temperature)
- Raspon veličina: NPS 1/2" do 52" (DN15 do DN1300)
- Ocena pritiska: ASME KLASA 150 do 2500 (PN16 do PN420)
- Materijal kućišta: nerđajući čelik (CF8, CF8M, CF3, CF3M), kovani materijali
- Materijali ukrasa: nisko-nerđajući čelik, specijalne legure
- Standardi dizajna: BS6364, Shell SPE 77/200, API 603, ASME B16.34
- Krajnji spojevi: podignuta površina (RF), čeoni-zavar (BW), prstenasti- spoj (RTJ)
- Rad: ručni, pneumatski, električni, hidraulični
- Posebne karakteristike: produženi poklopac motora,-sigurni dizajn, pakovanje s niskim emisijama, anti-statički uređaj
Ispitivanje pritiska na niskotemperaturnom ventilu
|
Nazivni pritisak PN |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
| Test snage |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
| Test vodonepropusnosti |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
| Test zaptivanja na vrhu |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
| Test nepropusnosti gasa |
0.4-0.7 |
||||
Prednosti kriogenih zasuna:
Kriogena otpornost
Mogu stabilno raditi u okruženjima nižim od -196 stepeni (temperatura tečnog azota) ili čak nižim. Materijali se podvrgavaju kriogenom tretmanu i testiranju na udar kako bi se spriječila lomljivost.
Performanse zaptivanja
Zaptivna površina se ne deformiše lako na niskim temperaturama. U kombinaciji s elastičnim dizajnom kapije, učinkovito sprječava curenje medija i osigurava sigurnost.
Niska otpornost na tečnost
Kada je kapija potpuno otvorena, kanal je potpuno neometan, što rezultira niskim srednjim otporom protoka, što ga čini pogodnim za transport sa velikom -protokom-brzinom.
Kompaktna struktura i automatizacija
Optimiziran za radne uslove niskih{0}temperatura, male je veličine i težine, što ga čini lakim za instalaciju; podržava daljinsko upravljanje i automatsko podešavanje, prilagođavajući se inteligentnim zahtjevima.
Kriogene zasune Primjena
LNG inženjering
Kontrolisanje stabilnog transporta tečnog prirodnog gasa na -162 stepena kako bi se sprečile bezbednosne nezgode izazvane curenjem.
Hemijska industrija
Etilen, propilen i druge jedinice za kriogeno pucanje, prilagodljive korozivnim medijima i okruženjima niskih{0}}temperatura.
Offshore platforme
Podmorski cjevovodi i plutajuće jedinice za skladištenje i istovar (FPSO), otporne na koroziju morske vode i kriogeni udar.
Vazduhoplovstvo
Sistemi za isporuku raketnog goriva, koji osiguravaju pouzdano odvajanje kriogenih medija.

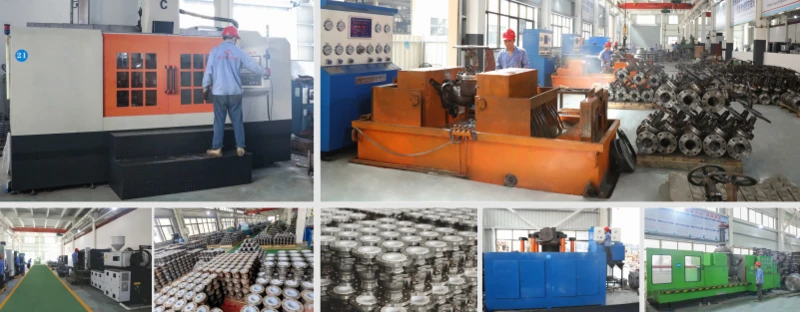

Fabrika kriogenih zasuna
Preuzmite tablicu za usporedbu performansi ventila da jednostavno odaberete najbolji model!
