Thedvodijelni kuglasti ventil s navojemje vrsta kuglastog ventila dizajniranog sa-dvodijelnom strukturom tijela ventila i navojnom vezom. Odlikuje ga praktična demontaža i montaža, jednostavno održavanje i snažna primjena, te se široko koristi u kontroli fluida malih i srednjih{2}}sistema cjevovoda. Njegova osnovna prednost leži u brzom rastavljanju kućišta ventila, što olakšava unutrašnje čišćenje, održavanje ili zamjenu zaptivki, što ga čini posebno pogodnim za scenarije s visokim zahtjevima za čistoćom ili čestim održavanjem.
GNEE Grupa specijalizirana je za proizvodnju kugličnih ventila i globalno isporučuje rješenja za ventile.Prilagodite svoj ventil – započnite konsultacije o dizajnu!
Tehnički parametri dvodijelnog navojnog kugličnog ventila
Materijal: nerđajući čelik (SS304, SS316)
Veličina: 1/4″ do 3″
Priključak: navoj, NPT, BSPT, BSPP (G)
Radni pritisak: do 1000 PSI
Radna temperatura: -20 stepeni do +180 stepeni
Zaptivanje: PTFE
Primjenjivi medij: nafta, plin, voda
Standard proizvodnje: ANSI, ASME, GB, prilagodljiv prema crtežu kupca

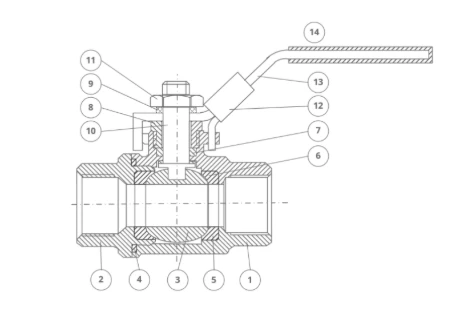

dvodijelni-navojni kuglični ventil crtež
| ITEM | PART | MATERIJAL |
| 1 | Tijelo | SS 316 |
| 2 | Cap | SS 316 |
| 3 | Lopta | SS 316 |
| 4 | Zaptivka | PTFE |
| 5 | Seat | PTFE/RTFE |
| 6 | Thrust Washer | PTFE |
| 7 | Stem Packing | PTFE |
| 8 | Gland Nut | SS 304 |
| 9 | Stem Washer | SS |
| 10 | Stem | ASTM A182-F304 |
| 11 | Stem Nut | SS |
| 12 | Uređaj za zaključavanje | SS 201 |
| 13 | Drška | SS 201 |
| 14 | Plastic Cover | Plastika |
Struktura i karakteristike dvodijelnog kuglastog ventila s navojem
Dvodijelni dizajn kućišta ventila-
Struktura: Telo ventila se sastoji od gornjeg i donjeg dela spojenih zavrtnjima ili kopčama, sa kuglom i sedištem koji se drže između.
Jednostavna montaža i demontaža: Telo ventila se može odvojiti otpuštanjem spojnih vijaka bez rastavljanja cjevovoda, olakšavajući unutrašnje održavanje ili zamjenu brtve.
Performanse zaptivanja: O-prstenovi ili metalne zaptivke se koriste na priključcima kućišta ventila kako bi se osiguralo da nema curenja.
Metode povezivanja sa navojem
Unutrašnji navoj (G/NPT/BSPP): Pogodno za cjevovode male do srednje{0}}veličine; direktno ušrafljeni u cjevovod za brzu ugradnju.
Vanjski navoj (BSPT/NPT): Prilagodljiv za posebne dizajne cjevovoda, nudeći visoku fleksibilnost.
Opcija s dvostrukim navojem: Neki modeli podržavaju jedan unutrašnji i jedan vanjski navoj, pružajući veću prilagodljivost.
Osnovne komponente kugličnog ventila
Kugla: šuplji dizajn sa površinskim očvršćavanjem (kao što je premaz od volfram karbida), otporan na habanje-i otporan na koroziju-.
Sjedište ventila: Metalna tvrda zaptivka (STL legura) ili meka{0}}tvrda kompozitna zaptivka (metal + PTFE), prilagodljiva različitim medijima i radnim uvjetima.
Stabljika ventila: dizajn protiv-izduvavanja, opremljen anti-statičkim uređajem kako bi se osigurala sigurnost pod visokim pritiskom.
Prednosti dvodijelnog-kuglastog ventila s navojem:
Brza demontaža i održavanje
Nije potrebno odvajanje cijevi: Dvodijelno- tijelo ventila se može odvojiti otpuštanjem spojnih vijaka tijela ventila, a kugla i sjedište ventila se mogu direktno ukloniti radi čišćenja ili zamjene.
Smanjeni troškovi održavanja: Smanjuje vrijeme zastoja i izbjegava dodatno opterećenje uzrokovano rastavljanjem cjevovoda.
Visoke performanse zaptivanja i otpornost na pritisak
Performanse zaptivanja: Metalna tvrda zaptivka ili meka{0}}tvrda kompozitna brtva, stopa curenja zadovoljava standard API 598.
Otpornost na pritisak: Projektovani pritisak do PN40 (4MPa) do PN100 (10MPa), zadovoljavajući potrebe uslova srednjeg i visokog pritiska.
Fleksibilan rad i široka primjena
Ručni rad: Rukohvat ili rad mjenjača, pogodan za scenarije niske{0}}ne frekvencije ili ručne kontrole.
Kompatibilnost automatizacije: Može biti opremljen električnim ili pneumatskim aktuatorima za daljinsko upravljanje.
Kompatibilnost medija: voda, para, nafta, prirodni gas, rastvori kiselina i alkalija, itd.
Kompaktan i lagan dizajn
Mala veličina: Dvodijelni dizajn-smanjuje veličinu tijela ventila, pogodan za{1}}ograničena instalacijska okruženja.
Lagani: Lakši od tri-kuglasti ventili ili ventili s prirubnicom, što olakšava rukovanje i instalaciju.
Primjena dvodijelnog kuglastog ventila s navojem
Industrijski cevovodni sistemi
Koristi se za male i srednje{0}}kontrole grana cjevovoda, regulaciju protoka ili hitno zatvaranje-u hemijskoj industriji, industriji nafte i prirodnog plina.
Tretman vode i inženjering zaštite okoliša
Koristi se za kontrolu fluida u sistemima za prečišćavanje otpadnih voda i cirkulaciju vode.
HVAC Systems
Koristi se za kontrolu cevovoda tople i hladne vode u sistemima klimatizacije zgrada.
Prehrambena i farmaceutska industrija
Koristi se za kontrolu transporta čistih tečnosti (kao što su voda za piće i farmaceutski rastvori).
Energy and Power Industries
Koristi se za otvaranje, zatvaranje ili regulaciju parovoda i mreža grijanja.

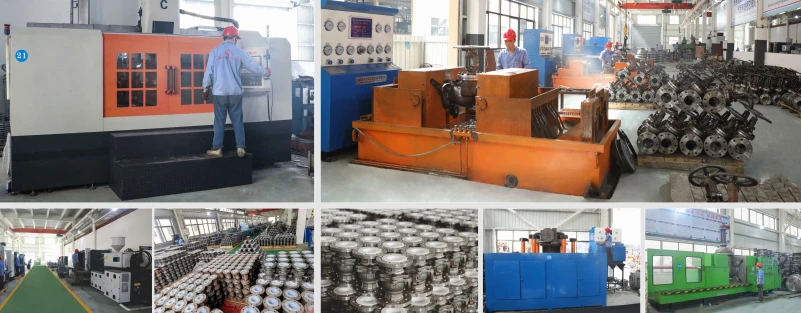

tvornica kuglastih ventila sa dva-navoja
