A trosmjerni kuglasti ventilje ventil za kontrolu fluida sa tri kanala za fluid. Ventil se otvara, zatvara, a smjer protoka medija se mijenja rotacijom kuglice.
Na osnovu svoje strukture, trosmjerni kuglasti ventili se mogu podijeliti na T-tip, L-tip i Y-tip. AT-trosmjerni-kuglasti ventil može povezati tri ortogonalne cijevi i isključiti treći kanal, koji služi kao razdjelnik protoka ili ventil za spajanje. Trosmjerni kuglasti ventil L-tipa-može povezati samo dvije ortogonalne cijevi i ne može istovremeno održavati vezu treće cijevi; služi samo distributivnoj funkciji. AY-trosmjerni kuglasti ventil-tip može biti dizajniran sa 120 stepeni i 135 stepeni diverzionim portovima za srednje prebacivanje.
GNEE Grupa je specijalizovana za proizvodnju trosmjernih kuglastih ventila-, pružajući rješenja ventila za više od 150 zemalja i regija širom svijeta.Dostupni prilagođeni dizajni ventila – započnite svoj projekat!
Trosmjerni kuglasti ventil Tehnički parametri
Kalibar: DN15 ~ DN250
Dizajn i proizvodnja: API608,API6D
Lice{0}}u-dimenzije: ASME B16.10,API6D
Oblici spoja: Prirubnica, Vafer
Ispitivanje pritiska: API598,API6D
Nivo temperature pritiska: Manji ili jednak 150 stepeni
Pritisak: PN16~PN40
| Stavka | nazivni pritisak (MPa) | ||||
| Test Pressure | 1.6 | 2.5 | 4.0 | Klasa 150 | JIS 10K |
| Shell (Body) Test | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 |
| Test sjedišta (zaptivke). | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| Test nepropusnosti vazduha | 0.5–0.7 | ||||
| Radna temperatura | PTFE Manji ili jednak 150 stepeni PTL Manji ili jednak 300 stepeni | ||||
| Primjenjivi mediji | C: Voda, nafta, plin P: Mediji sa azotnom kiselinom R: Mediji sa sirćetnom kiselinom | ||||
Materijali glavne komponente trosmjernog kugličnog ventila
| Komponenta | Materijal |
|---|---|
| Karoserija i poklopac motora | WCB, CF8 |
| Lopta | WCB + HCr, CF8 |
| Stem | 2Cr13, CF8 |
| Seat | PTFE |
| Pakovanje | PTFE |
Princip rada trosmjernog kuglastog ventila
Princip rada trosmjernog kuglastog ventila prvenstveno se zasniva na njegovoj jedinstvenoj strukturi i radu:
Kugla i sjedište: Osnovna komponenta trosmjernog kuglastog ventila-je lopta sa tri otvora, od kojih je svaki povezan na jednu od tri cijevi. Između kuglice i sjedišta formira se zaptivna površina, osiguravajući da ventil sprječava curenje medija kada je zatvoren.
Stabljika i mehanizam pokretanja: Stabljika je povezana s kuglom. Rotiranje stabljike rotira loptu. Mehanizam za aktiviranje (kao što je ručni točak ili električni aktuator) pokreće rotaciju vretena.
Proces otvaranja i zatvaranja:
Za otvaranje, okrenite ručni kotač u smjeru suprotnom od kazaljke na satu (ili aktivirajte električni aktuator). Stabljika se kreće u suprotnom smjeru, a njegova donja ugaona površina odvaja loptu od sjedišta. Stabljika nastavlja da se diže i stupa u interakciju s vodećim klinom u spiralnom žljebu stabljike, uzrokujući da se kuglica rotira bez trenja dok ne dostigne potpuno otvoren položaj.
Za zatvaranje, okrenite ručni kotač u smjeru kazaljke na satu (ili deaktivirajte električni aktuator). Stabljika se spušta, uzrokujući da lopta napusti sjedište i počne se okretati. Nastavite rotirati ručni kotač. Stablo ventila, vođeno vodećim klinom ugrađenim u njegov spiralni žljeb, rotira i vreteno i kuglicu za 90 stepeni istovremeno. Blizu zatvaranja, lopta se zarotirala za 90 stepeni bez kontakta sa sjedištem ventila. Posljednjih nekoliko rotacija ručnog kotača mehanički klinaju ugaonu ravan na dnu vretena ventila na kuglu, čvrsto je pritiskajući na sjedište ventila za potpuno brtvljenje.
Glavne karakteristike trosmjernog kuglastog ventila-uključuju:
Više-funkcionalnost: trosmjerni kuglasti ventili-mogu postići preusmjeravanje ili spajanje tekućine, pogodno za različite primjene.
Jednostavan rad: Jednostavnim okretanjem ručke mijenja se smjer protoka tekućine, čineći rad vrlo jednostavnim.
Odlične performanse zaptivanja: Visok-kvalitetni materijali za brtvljenje osiguravaju dobre performanse brtvljenja čak i pod visokim pritiskom i visokim temperaturama.
Jaka otpornost na koroziju: trosmjerni kuglasti ventili su obično napravljeni od nehrđajućeg čelika ili legiranih materijala, koji posjeduju odličnu otpornost na koroziju i pogodni su za različita oštra okruženja.
Primjena trosmjernih kuglastih ventila
Zbog svoje jedinstvene strukture i odličnih performansi, trosmjerni kuglični ventili se široko koriste u različitim industrijskim poljima, uključujući, ali ne ograničavajući se na:
Naftna industrija: Koristi se za kontrolu protoka i distribucije medija kao što su nafta i prirodni gas.
Hemijska industrija: U hemijskoj proizvodnji, trosmjerni kuglasti ventili se mogu koristiti za kontrolu protoka i distribucije različitih kiselih, alkalnih i korozivnih medija.
Metalurška industrija: U procesima topljenja gvožđa i čelika i obojenih metala, trosmjerni kuglasti ventili-mogu se koristiti za kontrolu protoka i distribucije visoko-medija visoke temperature.
Elektroprivreda: U termoelektranama, trosmjerni kuglasti ventili se mogu koristiti za kontrolu protoka i distribucije medija kao što su para i voda.
Ostale industrije: trosmjerni kuglasti ventili također igraju važnu ulogu u procesnim cjevovodima u industrijama kao što su laka industrija, farmaceutska, prehrambena, tekstilna, proizvodnja papira i klimatizacija.

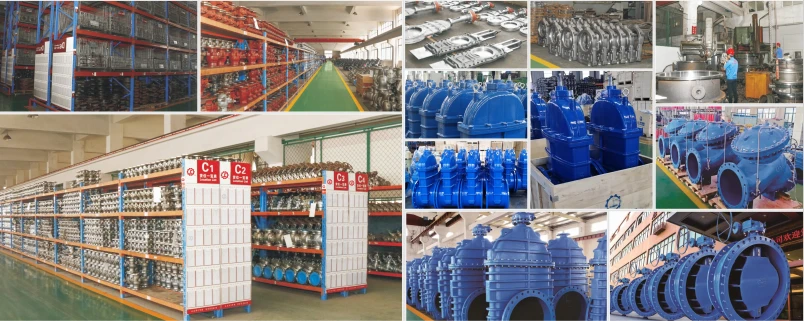

-Fabrika trosmjernih kugličnih ventila
