Trosmjerni kuglasti ventil od kovanog čelikaje ventil visokih{0}}učinaka od kovanog čelika sa tri kanala za fluid. Postiže prebacivanje, preusmjeravanje ili spajanje toka medija rotacijom lopte. Široko se koristi u industrijskim poljima kao što su nafta, hemikalija, energetika i metalurgija koja zahtevaju visok pritisak, visoku temperaturu ili visoko pouzdanu kontrolu fluida.
GNEE Grupa specijalizirana je za proizvodnju kugličnih ventila i isporučuje rješenja ventila u više od 150 zemalja i regija širom svijeta.Globalna rješenja za ventile – kontaktirajte naše stručnjake odmah!
Kovani trosmjerni{0}}kuglasti ventil Tehnički parametri
Kalibar: DN15 ~ DN250
Dizajn i proizvodnja: API608,API6D
Lice{0}}u-dimenzije: ASME B16.10,API6D
Oblici spoja: Prirubnica, Vafer
Ispitivanje pritiska: API598,API6D
Nivo temperature pritiska: ≤250 stepeni
Pritisak: PN16~PN40
Trosmjerni kuglasti ventil od kovanog čelikaStrukturni sastav
Glavne komponente trosmjernog kuglastog ventila od kovanog čelika (kao što su tijelo ventila, poklopac ventila, vreteno ventila i kugla) su mašinski obrađene od kovanog čelika. Kovani čelik prolazi kroz proces kovanja na visokim-temperaturama kako bi se stvorila ujednačena i gusta unutrašnja struktura, izbjegavajući defekte kao što su rupe u pijesku, pukotine i zračne rupe koje se mogu pojaviti u dijelovima od livenog čelika, značajno poboljšavajući performanse brtvljenja ventila i strukturnu čvrstoću. Njegova osnovna struktura uključuje:
Lopta: Površina je obrađena sa tri kanala, od kojih se svaki povezuje na jednu od tri cijevi.
Sedište: Formira zaptivnu površinu sa kuglom, obezbeđujući da nema curenja kada je zatvoren.
Stabljika ventila: povezuje kuglicu sa mehanizmom za prijenos (kao što je ručni kotač ili električni aktuator), tjerajući loptu da se okreće.
Komponente zaptivanja: Uključuje zaptivni prsten sedišta ventila i pakovanje stabla ventila, sprečavajući curenje medija.
Klasifikacija i oblik kanala protoka trosmjernih kugličnih ventila od kovanog čelika
Na osnovu različitih struktura kugličnih kanala, trosmjerni kuglični ventili od uvezenog kovanog čelika-mogu se klasificirati u sljedeće tipove:
L{0}}trosmjerni kuglasti ventil tipa -:
Lopta ima kanal za protok u obliku slova L-, koji povezuje dvije cijevi koje se ukrštaju okomito (kao što su horizontalni i vertikalni smjerovi).
Pogodno za promjenu smjera protoka medija, ali ne može istovremeno povezati treći cjevovod.
Tipične primjene: Granični cjevovodi u sistemima grijanja, jedno-uključivanje u hemijskim procesima.
T-trosmjerni kuglasti ventil-tip:
Lopta ima kanal za protok u obliku slova T-, koji omogućava istovremeno spajanje tri cjevovoda ili isključivanje jednog.
Pogodno za preusmjeravanje medija, spajanje ili promjenu smjera protoka.
Tipične primjene: Multi-kontrola u nafti i plinu, više-napajanje u reaktorima.
Y-trosmjerni kuglasti ventil:
Ugao kanala protoka kugle je 120° ili 135°, ugrađen u cjevovod u obliku Y-.
Pogodno za glatko prebacivanje smjera protoka medija, smanjujući gubitak tlaka.
Tipične primjene: čisti cjevovodi u farmaceutskoj industriji, višesmjerno skretanje toka u preradi hrane.
Princip rada trosmjernog kuglastog ventila od kovanog čelika-:
Trosmjerni kuglasti ventil od kovanog čelika -ostvaruje kontrolu otvaranja, zatvaranja i smjera protoka ventila rotacijom lopte:
Proces otvaranja:
Rotirajte ručni kotač u smjeru suprotnom od kazaljke na satu (ili pokrenite električni aktuator), vreteno ventila odbacuje loptu od sjedišta ventila.
Vodeći klin unutar spiralnog žljeba stabla ventila uzrokuje rotaciju lopte bez trenja dok ne dostigne potpuno otvoren položaj.
U ovom trenutku, prolaz lopte je poravnat sa cevovodom, omogućavajući slobodan protok medija.
Proces zatvaranja:
Rotirajte ručni kotač u smjeru kazaljke na satu; vreteno ventila gura loptu da dođe u kontakt sa sjedištem ventila.
Vodeći klin unutar spiralnog žljeba stabla ventila uzrokuje rotaciju kuglice za 90°, odvajajući se od sjedišta ventila i nastavljajući rotirati dok ne dostigne zatvoreni položaj.
Ugaona ravna površina na dnu stabla ventila mehanički plete kuglu, osiguravajući čvrsto zaptivanje.

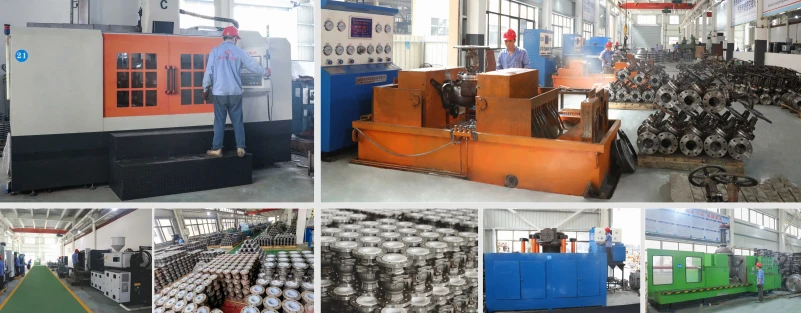

Fabrika kovanih trosmjernih{0}}kuglastih ventila
