Hidraulični regulacioni leptir ventilisu poseban tip leptir ventila, koji se uglavnom koristi u sistemima izlaza vodene pumpe i ulaznih cevovoda turbine. Oni funkcionišu i kao-zaporni ventili i kao nepovratni ventili, sprečavajući povratni tok i vodeni udar. Široko se koriste u vodoprivredi, energetici i hemijskoj industriji.
Na osnovu njihovog načina aktiviranja, oni su klasifikovani u tri tipa: pritisak{0}}držanje, zaključavanje i akumulator. Tipovi -držača i zaključavanja se otvaraju hidraulično i zatvaraju koristeći potencijalnu energiju protuteže; tip akumulatora koristi akumulator umjesto protuteže, što rezultira kompaktnijom strukturom.
GNEE Group je vodeći kineski dobavljač ventila, koji obezbeđuje ventile u preko 150 zemalja i regiona širom sveta.Chat Now– Dobijte trenutnu cijenu za 100+ tipove ventila u realnom vremenu.
Hidraulični leptir ventil Tehnički parametri
Standard dizajna: BS EN593
Dužina licem u lice: EN558-1/ISO5752 serija 14 (DIN3202 F4)
Dimenzija prirubnice i bušenje: EN1092/ISO5752(DIN2501), ili drugo po želji
Veličina: DN400 – DN2000/ 16"-80"
Ocena pritiska: PN6- PN10-PN16-PN25-PN40
Aplikacija: vodoprivreda, komunalno inženjerstvo, projekat zaštite voda, inženjering pitke vode, pumpna stanica itd.
Princip rada leptir ventila sa hidrauličnim upravljanjem
Hidraulički upravljani leptir ventil postiže otvaranje i zatvaranje kombinacijom hidrauličkog pogona i mehaničkog zaključavanja:
Otvaranje: Hidraulično ulje ulazi u komoru cilindra bez poluge, gurajući klip i klipnjaču, uzrokujući da se leptir ploča okreće u potpuno otvoren položaj. Istovremeno, protivteg ili akumulator se podižu, čuvajući energiju za zatvaranje ventila.
Zaključavanje: Nakon što je ventil potpuno otvoren, mehanička osovina za zaključavanje i elektromagnetna osovina za zaključavanje rade zajedno kako bi zaključali potencijalnu energiju protivtega ili akumulatora, osiguravajući stabilno otvaranje ventila.
Zatvaranje: Kada je elektromagnetni ventil bez{0}}napona, mehanizam za zaključavanje se otpušta. Potencijalna energija protivteže ili akumulatora tjera ulje u komoru šipke cilindra, gurajući klip unazad i uzrokujući zatvaranje leptir ploče prema unaprijed postavljenom programu (brzo zatvaranje, zatvaranje u puferu, sporo zatvaranje), efikasno eliminirajući vodeni čekić.
hidraulički upravljani leptir ventil. Strukturne karakteristike
Hidraulički upravljani leptir ventil uglavnom se sastoji od tijela ventila, ploče ventila, aktuatora i hidrauličkog upravljačkog uređaja:
- Telo ventila: Ovo je glavna potporna komponenta hidraulički kontrolisanog leptir ventila, sa unutrašnjim kanalima protoka za podršku i vođenje protoka medija.
- Ploča ventila: Napravljena od visoko{0}}kvalitetnih materijala, koji posjeduju visoku čvrstoću i otpornost na habanje, pričvršćena je na vreteno ventila i spaja se sa sjedištem ventila. Ploča ventila se rotira pod dejstvom aktuatora, čime se reguliše brzina protoka medija.
- Pogon: Tipično hidraulički motor ili hidraulički cilindar, kontrolira dotok i odliv hidrauličkog ulja za pomicanje ploče ventila. Pogon primjenjuje silu da pomjeri vreteno ventila gore-dolje, otvarajući ili zatvarajući ploču ventila u skladu s tim.
- Hidraulična kontrolna jedinica: Ovo je ključna komponenta hidrauličkog leptir ventila, koja se sastoji od hidrauličkog izvora energije, kontrolnog ventila i senzora. Hidraulični izvor napajanja osigurava pritisak i brzinu protoka hidrauličkog ulja; kontrolni ventil reguliše smjer i brzinu protoka; a senzori prate parametre kao što su protok srednjeg protoka, pritisak i temperatura, prenoseći povratne signale kontrolnom sistemu.
Primjena hidrauličkih upravljanih leptirastih ventila
Hidraulički upravljani leptir ventili se široko koriste u raznim oblastima zbog svojih prednosti kao što su mali radni moment, mali prostor za ugradnju, mala težina, dobre karakteristike kontrole protoka, visok stepen automatizacije, otpornost na visoke temperature i pouzdano zaptivanje:
- Elektroprivreda: Koristi se u sistemima visokog-sigurnosnog-nivoa kao što su cjevovodi za ekstrakciju parnih turbina i generatori povrata tlaka u visokim pećima (TRT), kao iu industrijskim cjevovodima koji prenose medije kao što su morska voda, kanalizacija, dimni plin, zrak i nafta, kao ventili za zatvaranje u nuždi{{2}
- Zaštita vode i vodosnabdijevanje i odvodnjavanje: Koristi se na izlazima pumpi i ulaznim cjevovodima turbina kao zaporni{0}} ventili i nepovratni ventili za sprječavanje i smanjenje povratnog toka i prekomjernog vodenog udara u cjevovodnom sistemu, štiteći sistem cjevovoda.
- Hemijska industrija: Pogodno za sisteme cevovoda koji nose različite fluidne medije, koji se koriste za regulaciju protoka ili kao uređaji za uključivanje/isključivanje, posebno pogodni za sisteme gasovoda koji prenose gas, vazduh i dimni gas.
- Ostale primjene: U cjevovodima za hemijsku, petrohemijsku, gumarsku, papirnu i farmaceutsku industriju, služi kao uređaj za preusmjeravanje, spajanje ili promjenu smjera protoka medija; u distributivnim stanicama dalekovoda{0}}prirodnog gasa koristi se za regulaciju protoka i pritiska prirodnog gasa; a u sistemima za hlađenje morskom vodom brodova koristi se za kontrolu dotoka i odliva morske vode.

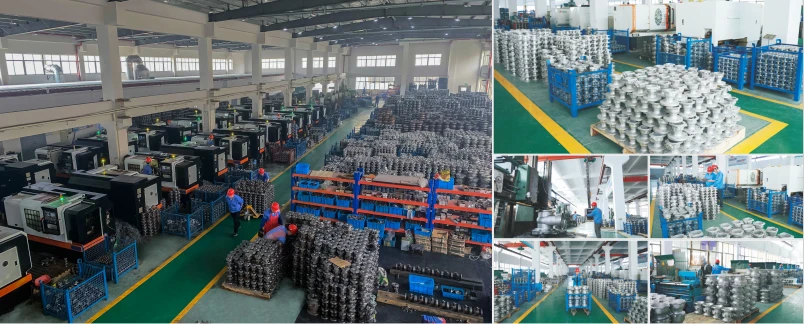

fabrika hidrauličnih leptir ventila
Certificirano za ASME B16.34, ANSI B16.5 i EN 12266-1 – Pitajte za certifikate
