Kuglasti ventil od livenog čelika: Pregled

A kuglasti ventil od livenog čelikaje linearni-ventil koji se koristi za zatvaranje i regulaciju protoka u industrijskim cjevovodnim sistemima. Za razliku od zasun ventila, globus ventil je dizajniran da kontroliše protok pomeranjem svog diska prema ili od sjedala. To ga čini uobičajenim izborom za aplikacije gdje su prigušivanje, pouzdano zatvaranje i kontrolirani protok važni.

Za industrijske projekte, odabir pravog ventila nije samo pitanje odabira materijala za tijelo. Ventil treba da bude specificiran u skladu sa pritiskom, temperaturom, svojstvima fluida, padom pritiska, zahtevima za podešavanje, krajnjim spojem, primenjivim standardima i zahtevima za inspekciju.

Šta je ventil od livenog čelika?

Kuglasti ventil od lijevanog čelika je kuglasti ventil sa tijelom i poklopcem od lijevanog čelika pod pritiskom-. Ventil koristi pokretni disk i stacionarno sjedište za kontrolu protoka tekućine.

Kada ručni kotač ili aktuator pomjere vreteno prema gore, disk se podiže od sjedišta i otvara prolaz za protok. Kada se stabljika pomiče prema dolje, disk se približava sjedištu i ograničava ili zaustavlja protok.

Glavne komponente obično uključuju:

• Tijelo
• Bonnet
• Disc
• Stem
• Seat
• Zadnje sedište
• Žlijezda i pakovanje
• Ručni točak ili aktuator
• Bolting
• Zaptivka

Za primjene na višim-pritiscima ili višim-temperaturama, odabir konstrukcije i materijala postaju posebno važni jer karoserija, poklopac motora, vretena, sjedište i pakovanje moraju ostati kompatibilni sa uslovima rada.

Kako radi kuglični ventil od livenog čelika?

Kuglasti ventil kontrolira protok kroz linearno kretanje svog diska.

Osnovni operativni redosled je jednostavan:

ventil otvoren:Disk se podiže dalje od sjedišta, omogućavajući protok tekućine.

Prigušivanje:Disk je pozicioniran između potpuno otvorenog i potpuno zatvorenog radi regulacije protoka.

ventil zatvoren:Disk pritiska na sjedalo kako bi zaustavio protok.

Unutarnji put protoka sfernog ventila stvara veći pad tlaka od tipičnog zasuna s punim{0}}otvorom. Kompromis-je bolja kontrola protoka.

Zbog toga se kuglični ventili obično biraju za prigušivanje i regulaciju gdje je dodatni gubitak tlaka prihvatljiv.

Kuglasti ventil od lijevanog čelika Tehnički parametri

Stvarnu veličinu i dostupnost pritiska treba potvrditi u odnosu na dizajn proizvođača ventila i primjenjivu specifikaciju projekta.

Glavne vanjske dimenzije zasuna od livenog čelika

Dizajn kugličnog ventila od lijevanog čelika

Uobičajene konfiguracije tijela ventila uključuju:

Z{0}}Kuglasti ventil tipa

Z-tip, ili standardni obrazac, široko se koristi za opće industrijske usluge. Putanja protoka mijenja smjer unutar tijela, što pruža dobre karakteristike prigušivanja, ali također stvara relativno visok pad tlaka.

Y{0}}Tip globusni ventil

AY-globusni ventil sa uzorkom pruža jednostavniji put protoka od standardnog Z- dizajna uzorka. Može smanjiti gubitak pritiska i često se razmatra za veći-pad pritiska-ili zahtjevnije usluge.

Kutni globusni ventil

Ugaoni ventil mijenja smjer protoka za približno 90 stupnjeva unutar tijela ventila. Može pojednostaviti raspored cjevovoda i može biti koristan tamo gdje je ventil instaliran pri promjeni smjera cjevovoda.

Odgovarajući uzorak tijela treba odabrati u skladu s procesnim uvjetima, raspoloživim prostorom, padom tlaka i specifikacijom projekta.

Završite veze

Uobičajene krajnje konfiguracije uključuju:

RF prirubnički krajevi

Prirubnice s podignutim-čelima se široko koriste za opće industrijske cjevovode. Dimenzije prirubnice i klasa pritiska treba da odgovaraju važećim standardima za cevi i projektnim zahtevima.

RTJ Ends

Prstenasti{0}}priključci se obično koriste u uslugama visokog-pritiska gdje specifikacija cjevovoda zahtijeva RTJ brtvljenje.

Završetak{0}}zavarivanja

Krajevi za{0}}čeono zavarivanje pružaju zavarenu vezu između ventila i cijevi. Često se koriste u procesnim sistemima sa visokim-pritiskom i visokom{3}}temperaturom.

Krajnji priključak uvijek treba specificirati zajedno sa klasom pritiska i važećim standardom dimenzija.

Karakteristike ventila od livenog čelika

• Jednostavna struktura:jednostavniji od zasuna, lakši za proizvodnju i održavanje.
• Pouzdano brtvljenje:zaptivna površina je manje sklona habanju i ogrebotinu jer nema relativnog klizanja između diska i sjedišta tokom otvaranja i zatvaranja; ovo daje dobre performanse zaptivanja i dug radni vek.
• Kompaktna visina:hod diska je manji, tako da je visina ventila manja od one kod zasuna iste veličine, ali je konstrukcijska dužina duža.
• Veći obrtni moment:Moment otvaranja i zatvaranja je veći, što zahtijeva više napora i duže vrijeme aktiviranja.
• Veća otpornost na tečnost:krivudavi srednji prolaz unutar tijela stvara veću otpornost na tekućinu i veću potrošnju energije - cijenu plaćenu za njegovu preciznu sposobnost prigušivanja.
• Jednosmjerni{0}}tok:medij može teći samo u jednom smjeru i ne može se obrnuti. Kada je nominalni pritisak do 16 MPa, obično se prihvata istovremeni tok, pri čemu medij teče nagore ispod diska; kada je nominalni pritisak 20 MPa ili više, usvaja se protu{4}}strujni tok, pri čemu medij teče prema dolje iznad diska, kako bi se povećala performansa zaptivanja.

Kada je potpuno otvoren, disk ventila je često erodiran.

Primjena ventila od livenog čelika

• Petrohemijska industrija:kontrolu transporta sirove nafte, prirodnog gasa i hemijskih proizvoda, sprečavanje curenja i nesreća.
• Elektroprivreda:regulacija protoka vode i pare u kotlovskim sistemima napojne vode i parovodima.
• metalurška industrija:rukovanje visoko-temperaturnim ili korozivnim medijima istovremeno osiguravajući sigurnost cjevovoda.
• Tretman vode:kontrola protoka fluida u gradskom vodosnabdijevanju i tretmanu kanalizacije.
•

Inspekcija i ispitivanje kvaliteta

Za B2B nabavku ventila, testiranje i dokumentacija su jednako važni kao i materijal tijela ventila.

Ovisno o specifikaciji kupovine, pregled može uključivati:

Ispitivanje hidrostatskog omotača

Provjerava granicu pritiska na curenje i strukturni integritet pod specificiranim ispitnim uvjetima.

Test curenja sjedišta

Provjerava performanse brtvljenja sjedišta ventila.

Test zadnjeg sedišta

Gdje je primjenjivo, raspored stražnjih sedišta može se testirati u skladu sa važećim standardom i specifikacijom.

Dimenzionalna inspekcija

Važne dimenzije mogu uključivati:

Dužina lica-do-lice

Od-do{1}}kraja dimenzije

Dimenzije prirubnice

Dimenzije provrta

Dimenzije stabljike

Ukupna visina

Verifikacija materijala

Certifikate materijala treba provjeriti u odnosu na narudžbenicu i primjenjive specifikacije materijala. PMI može biti potreban i za odabrane komponente od legure ili nehrđajućeg{1}}čelika.

NDE

Ovisno o materijalu ventila, zahtjevima dizajna i projekta, NDE može uključivati:

Radiografsko ispitivanje

Ultrazvučno ispitivanje

Ispitivanje magnetnim česticama

Ispitivanje penetrantima tečnosti

Ne zahtijeva svaki ventil svaku NDE metodu. Plan inspekcije treba dogovoriti prije proizvodnje.

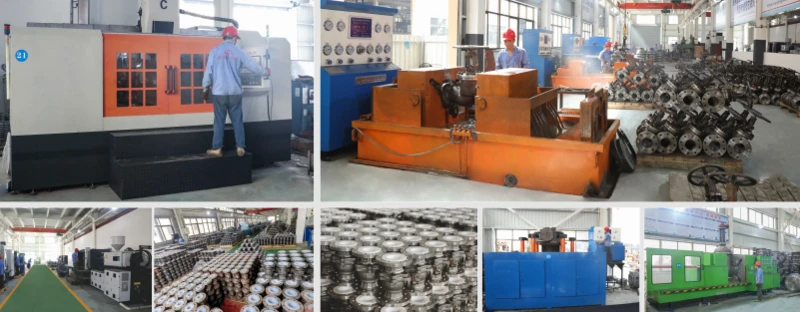

tvornica ventila od livenog čelika

Pošaljite nam veličinu ventila, klasu pritiska, materijal kućišta, oblogu, krajnji priključak, servisni medij i važeće standarde.

Naš inženjerski tim može pregledati vašu specifikaciju i pomoći da se potvrdi odgovarajuća konfiguracija ventila od livenog čelika, zahtjevi za testiranje i dokumentacija prije ponude.

FAQ

Za šta se koristi kuglasti ventil od livenog čelika?

Kuglasti ventil od livenog čelika se uglavnom koristi za regulaciju protoka, prigušivanje i zatvaranje u industrijskim cjevovodima. Obično se koristi u sistemima za proizvodnju pare, nafte, gasa, petrohemije, hemikalije i{1}}elektrane.

Da li je ventil pogodan za prigušivanje?

Da. Globusni ventili su općenito dobro prikladni za prigušivanje jer se položaj diska može progresivno podešavati kako bi se kontrolirao protok. Međutim, pad tlaka i potencijalnu eroziju treba procijeniti za ozbiljno prigušivanje.

Koji je najčešći materijal za ventile od livenog čelika?

ASTM A216 WCB je jedan od najčešćih materijala kućišta od livenog ugljeničnog čelika za industrijske ventile. Drugi materijali kao što su LCB, WC6, WC9 i CF8M mogu se odabrati za nisku{5}}, visoku{6}} ili korozivnu upotrebu.

Šta je API 623?

API 623 je API standard za čelične kugle ventile sa prirubničkim i{1}}zavarenim krajevima i poklopcima sa vijcima. Obično se pominje u naftnim, petrohemijskim i srodnim industrijskim aplikacijama.

Koja je razlika između API 623 i ASME B16.34?

API 623 se posebno odnosi na čelične kuglaste ventile, dok ASME B16.34 pokriva šire zahtjeve za primjenjive ventile s prirubnicom, navojem i{2}}krajnjim ventilima za zavarivanje, uključujući tlak{3}}temperaturu, materijale, dimenzije, ispitivanje i označavanje.

Je li WCB pogodan za{0}usluge na visokim temperaturama?

WCB se može koristiti za mnoge opće industrijske usluge, ali prikladnost ovisi o stvarnom pritisku{0}}temperaturnom stanju i primjenjivoj ocjeni materijala. Za primjene na višim{2}}temperaturama mogu se uzeti u obzir legirani čelici kao što su WC6 ili WC9.

Koja je razlika između zasuna i zasuna?

Kuglasti ventil se općenito preferira za prigušivanje i regulaciju protoka, dok se zasun uglavnom koristi za izolaciju. Kuglasti ventili obično proizvode veći pad tlaka, dok zasuni mogu osigurati relativno mali-otporni put protoka kada su potpuno otvoreni.
