Kriogene zasunesu ventilski uređaji posebno dizajnirani za kontrolu protoka tekućine u okruženjima niskih-temperatura (obično rade na temperaturama ispod -40 stepeni, pa čak i do -196 stepeni i niže). Njihova osnovna funkcija je potpuno otvaranje ili zatvaranje cjevovoda vertikalnim podizanjem i spuštanjem kapije, ali ne mogu regulirati brzinu protoka.
GNEE Grupa isporučuje ventile širom svijeta već 18 godina. Prilagodite svoj ventil –Započnite konsultacije o dizajnu!
Kriogena zasun Tehnički parametri
Materijal: nerđajući čelik (SS304, SS316 za otpornost na koroziju)
Raspon veličina: DN20~DN400
Mogućnosti povezivanja: prirubnički
Radni pritisak: PN16~PN100
Radna temperatura: -196 stepeni
Opcije zaptivanja: metal-na-metal, elastično sjedište, grafit, PTFE
Način proizvodnje: Kovan
Primjenjivi medij: voda, nafta, plin, para, hemijski fluidi
Struktura i princip rada kriogenih zasuna
Dizajn komponenti otvaranja i zatvaranja
Zatvarač kriogenog zasuna kreće se okomito na smjer fluida. Zasun se pomiče linearno (zasun koji se podiže) ili rotira (bez-zasun koji se ne diže) preko vretena ventila. Kapije obično koriste klinastu-ili paralelnu dvostruku-brtvu-površinsku strukturu:
Klinasta kapija: Zaptivne površine formiraju ugao klina (obično 50 stepeni, eventualno podešen na 2 stepena 52′ u kriogenim uslovima). Može se podijeliti na jednostruka-kapija, dvostruka-kapija i elastična kapija (kompenzacija odstupanja u mašinskoj obradi kroz malu deformaciju).
Paralelna kapija: Zaptivne površine su paralelne. Podijeljen je na jednostruke-i dvostruke{2}} strukture, pogodne za primjene koje zahtijevaju izuzetno visoke performanse zaptivanja.
Mehanizam zaptivanja
Samozaptivanje: Kriogeni srednji pritisak pritiska kapiju na sedište ventila kako bi se postiglo zaptivanje. Pogodno za aplikacije sa visokim pritiskom.
Prisilno zaptivanje: Vanjska sila (kao što je ručni točak ili električni aktuator) čvrsto pritiska kapiju na sjedište ventila, osiguravajući pouzdano zaptivanje na kriogenim temperaturama.
Prednosti performansi kriogenih zasuna:
Otpornost na niske temperature
Može stabilno da radi u okruženjima do -196 stepeni (temperatura tečnog azota) ili čak niže. Materijali se podvrgavaju kriogenom tretmanu i testiranju na udar kako bi se spriječila lomljivost.
Performanse zaptivanja
Zaptivna površina se ne deformiše lako na niskim temperaturama. U kombinaciji sa fleksibilnim dizajnom kapije, efikasno sprečava curenje medija i osigurava sigurnost.
Niska otpornost na tečnost
Kanal je potpuno neometan kada je kapija potpuno otvorena, što rezultira niskim otporom protoka medija, pogodnim za transport velikom -protokom-brzinom.
Kompaktna struktura i automatizacija
Optimiziran za radne uslove niskih{0}temperatura, male je veličine i male težine, što olakšava instalaciju; podržava daljinsko upravljanje i automatsko podešavanje, prilagođavajući se inteligentnim zahtjevima.
Primjena kriogenih zapornih ventila
Industrijski lanac tečnog prirodnog plina (LNG).
Prijemni terminali: Koriste se za prijem, skladištenje i transport LNG-a, izdržavaju ekstremno niske temperature i održavaju zatvoreno okruženje kako bi se spriječilo curenje i sigurnosne nezgode.
Rezervoari za skladištenje i kamioni cisterne: Kontrolišite utovar i istovar kriogenih medija kako biste osigurali siguran transport.
Oprema za odvajanje vazduha
Prilikom odvajanja komponenti kao što su dušik i kisik iz zraka, kriogeni zasuni regulišu protok tekućeg plina kako bi osigurali stabilan rad opreme.
Hladnjača i eksperimenti naučnog istraživanja
Kontrolisanje protoka rashladnog sredstva u hladnjači hrane radi održavanja unutrašnje temperature; koristi se u naučnim istraživanjima za kontrolu niskih{0}temperatura okruženja u fizičkim eksperimentima i hemijskim reakcijama.
Petrohemijsko odvajanje repnog gasa
Prerada kriogenih otpadnih gasova kao što su etilen i tečni naftni gas, čime se postiže efikasno odvajanje i oporavak.
Održavanje i njega kriogenih zasuna
Redovni pregled
Mjesečno provjeravajte istrošenost površine zaptivke kapije; vršiti test pritiska godišnje.
Provjerite integritet mehove zaptivke; odmah zamijenite ako se otkrije curenje.
Održavanje podmazivanja
Podmažite vreteno ventila i mehanizam prijenosa tromjesečno koristeći nisko{0}}mast (kao što je molibden disulfid).
Izbjegavajte korištenje obične masti, jer se može stvrdnuti na niskim temperaturama, uzrokujući poteškoće u radu.
Zaštita od smrzavanja
U okruženjima s ekstremno niskim{0}}temperaturama, izolirajte vrat poklopca ventila i radni mehanizam.
Redovno provjeravajte integritet izolacijskog sloja; odmah popravite ako je oštećen.
Dizajn protiv pogrešne operacije
Koristite mehaničku strukturu za zaključavanje (kao što je poligonalni blok za lociranje) kako biste spriječili neovlašteno osoblje da slučajno otvori ventil.
Okrenite ventil za 1/2 do 1 okret iz potpuno otvorenog položaja kako biste spriječili zaključavanje zbog promjena temperature.

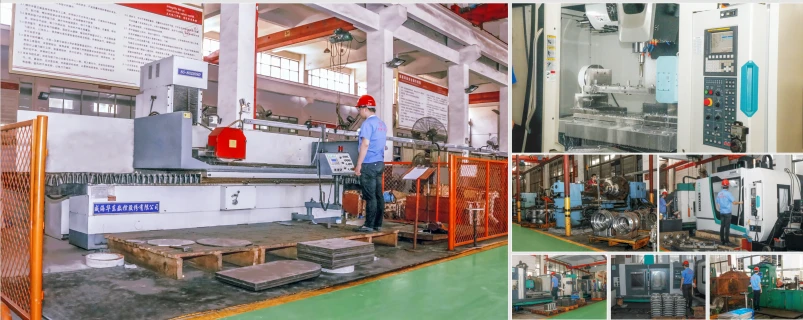

Fabrika kriogenih ventila
