Kutni globusni ventil

Anugaoni ventilje kružni ventil sa ulaznim i izlaznim prirubnicama pod uglom od 90-stepeni. Njegov element za otvaranje i zatvaranje je ventilski disk-u obliku čepa sa ravnom ili konusnom zaptivnom površinom. Disk ventila se kreće linearno duž središnje linije tekućine. Rotiranje vretena ventila pomera jezgro ventila (diskus ventila u obliku čepa) gore-dole, menjajući razmak između jezgre ventila i sedišta ventila, čime se kontroliše brzina protoka i pritisak fluida.

Kada je jezgro ventila potpuno umetnuto u sjedište ventila, ventil je u zatvorenom stanju; u ovom trenutku, razmak između jezgre ventila i sjedišta ventila je nula, a tekućina ne može proći kroz ventil.

Ugaoni globusni ventil GNEE grupe izvozi se u više od 150 zemalja i regija širom svijeta. ‌24/7 Valve podrška – razgovarajte s našim timom sada!

ugaoni ventil Tehnički parametri

Materijal: Obično se izrađuju od materijala kao što su ugljični čelik, nehrđajući čelik (npr. CF8, CF8M) i legirani čelici za različite primjene.

Raspon veličina: DN15 do DN400

Opcije povezivanja: prirubnički, sučeono{0}}zavareni, krajevi s navojem

Radni pritisak: PN16, PN25 i PN40

Radna temperatura: Pogodno za temperature do 350 stepeni

Opcije zaptivanja: metal-na-metal, mekano brtvljenje

Metoda proizvodnje: liveno, kovani

Primjenjivi medij: voda, nafta, plin, zrak, hemijski fluidi

Standard proizvodnje: EN 13709 i testiran prema EN 12266.

ugaoni ventil strukturne karakteristike:

U ugaonom ventilu, tekućina treba samo jednom promijeniti smjer, što rezultira manjim padom tlaka u ventilu u usporedbi s konvencionalnim sfernim ventilima.

1. Jednostavna struktura, pogodna za proizvodnju i održavanje.

2. Kratak radni hod, kratko vrijeme otvaranja i zatvaranja.

3. Dobre performanse zaptivanja, nisko trenje između zaptivnih površina i dug radni vek.

4. Tijela globusnih ventila dolaze u tri strukturna oblika: pravo-protočno, direktno-protočno i pravo{3}}ugao. Prava-konstrukcija je uobičajena struktura, ali ima visoku otpornost na tečnost. Direktan -protok ima manji otpor fluida i često se koristi za fluide koji sadrže čvrste čestice ili sa visokim viskozitetom. Pravougaona tela ventila- su često kovana i pogodna su za manje prečnike protoka i veće pritiske.

5. Manje trenja na zaptivnim površinama tokom otvaranja i zatvaranja nego kod zasuna, što rezultira boljom otpornošću na habanje.

6. Obično ima samo jednu zaptivnu površinu, što rezultira boljom proizvodnjom i lakšim održavanjem.

dijelovi i materijali ugaonog ventila

Izgled ugaonog ventila i veličina strukture

ugaoni ventilPrijave

Kutni ventili, sa svojim vrhunskim performansama i širokim spektrom primjena, postali su preferirano rješenje za kontrolu fluida u različitim industrijama. Specifične aplikacije uključuju, ali nisu ograničene na:

• Industrijski sektor: Široko korišćeni u sistemima cevovoda petrohemijske, metalurške, ugljene i energetske industrije, precizno kontrolišu brzinu protoka tečnosti, gasova ili pare, obezbeđujući stabilnost i efikasnost procesa.
• Građevinski sektor: Kutni ventili su nezamjenjivi u sistemima vodosnabdijevanja i odvodnje, efikasno regulišu pritisak i protok vode kako bi osigurali nesmetan rad vodovodnih sistema unutar zgrada.
• Urbano vodosnabdijevanje i odvodnja: U gradskom vodosnabdijevanju i odvodnji, poljoprivrednom navodnjavanju i tretmanu otpadnih voda, ugaoni ventili poboljšavaju efikasnost i sigurnost sistema preciznom kontrolom smjera i protoka vode.
• Industrija nafte i gasa: U industriji nafte i gasa, ugaoni ventili su ključna oprema u transportnim sistemima, obezbeđujući siguran transport i rukovanje fluidima.
• Hemijska proizvodnja: U procesima hemijske proizvodnje, ugaoni ventili takođe igraju ključnu ulogu, kontrolišu protok različitih medija i čuvaju sigurnost i stabilnost hemijske proizvodnje.

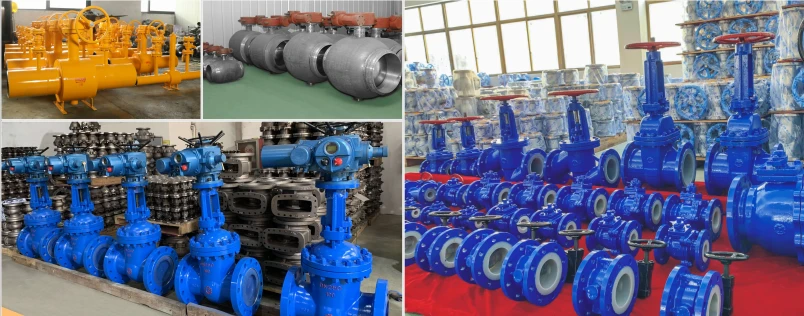

fabrika ugaonih ventila

Energetski{0}}Ekonomski efikasni ventili – nabavite tehnički list!
