Leptir ventil za ventilaciju sa pužnim zupčanikom ima zavareno tijelo ventila od čelične ploče i strukturu uljno{0}}zaptivnog prstena, koju karakterizira kompaktna veličina, lagani dizajn i jednostavna instalacija. Između leptir ploče i tijela ventila postoji razmak za proširenje kako bi se smanjio rizik od zaglavljivanja uzrokovanog toplinskim širenjem i kontrakcijom.
Podržava ručne, pužne, pneumatske ili električne metode pogona, sa malim momentom otvaranja i zatvaranja i fleksibilnim radom. Nominalni pritisak je 0,05 MPa, opseg temperature medija je -30 stepeni do -350 stepeni, stopa curenja je manja ili jednaka 3%, telo ventila je prvenstveno napravljeno od ugljeničnog čelika, a osovina ventila se može izabrati od ugljeničnog čelika ili nerđajućeg čelika. Gornja granica brzine protoka medija je 25 m/s.
GNEE Grupa specijalizovana je za proizvodnju ventila.Molimo kontaktirajte nas da dobijete crteže.
Leptir ventil za ventilaciju pužnog zupčanika Glavne specifikacije performansi
| Nazivni prečnik DN (mm) | 50 – 4000 | |||
|---|---|---|---|---|
| nazivni pritisak PN (MPa) | 0.05 | 0.10 | 0.25 | 0.6 |
| Test snage | 0.075 | 0.15 | 0.375 | 0.9 |
| Test zaptivanja (zapečaćeni tip) | 0.055 | 0.11 | 0.275 | 0.66 |
| Test zaptivanja (ne-zapečaćeni tip) | – | – | – | Manje ili jednako 1,5% curenja |
Leptir ventil za ventilaciju sa pužnim zupčanikom. Strukturne karakteristike
Leptir ploča i dizajn kućišta ventila
Usvojen je dizajn leptir ploče sa središnjom linijom, sa velikim razmakom za širenje između leptir ploče i tijela ventila, što efikasno sprječava zaglavljivanje uzrokovano termičkim širenjem i kontrakcijom.
Uljni zaptivni prsten je ugrađen na tijelo ventila, bez vidljivog razmaka između zaptivnih površina, što rezultira malim curenjem i osigurava pouzdano zaptivanje.
Neki modeli koriste trostruku ekscentričnu metalnu strukturu brtve, koristeći efekat brega za smanjenje trenja i produženje vijeka trajanja.
Drive Method
Pužni pogon: Snaga se povećava kroz redukciju pužnog zupčanika, što zahtijeva manje napora za rad, pogodno za cjevovode srednjeg i niskog pritiska koji zahtijevaju veću radnu silu.
Druge metode pogona: Ručni, pneumatski i električni aktuatori mogu biti opremljeni da zadovolje različite radne uvjete (kao što je daljinsko upravljanje i automatizirana regulacija).
Odabir materijala
Ključne komponente kao što su tijelo ventila, ploča ventila i osovina ventila mogu biti izrađene od ugljičnog čelika, nehrđajućeg čelika, legiranog čelika i krom-molibden-titan čelika, prilagodljive različitim medijima i temperaturnim uvjetima (kao što su otpornost na koroziju i otpornost na visoke-temperature).
Leptir ventil za ventilaciju sa pužnim zupčanikom Prednosti performansi
Fleksibilno otvaranje i zatvaranje, praktičan rad
Otvaranje i zatvaranje se može završiti rotacijom leptira za 90 stepeni. Zahtijeva nizak radni moment, štedi rad-i lagan je i ima brzo vrijeme odziva (električni/pneumatski pogoni mogu postići drugi-odziv).
Odlične performanse zaptivanja
Metalni{0}}zapečaćeni tip koristi kompozitni fleksibilni grafitni materijal od nerđajućeg čelika, sa temperaturnom otpornošću do 400 stepeni, pogodan za uslove visoke{2}}temperature; elastični-zapečaćeni tip je uglavnom opremljen nitrilnom gumom, pogodan za srednje i niske temperature okruženja od 90-100 stepeni.
Nema vidljivog jaza između zaptivnih parova
Niska stopa curenja, ispunjavanje visokih zahtjeva za čistoćom (npr. aseptična proizvodnja u farmaceutskoj industriji).
Jak kapacitet protoka, nizak gubitak pritiska
Debljina leptiraste ploče je jedini otpor kada medij teče kroz tijelo ventila. Pad pritiska koji stvara ventil je vrlo mali, pogodan za scenarije regulacije visokog protoka-brzine{2}}.
Snažna prilagodljivost, dug radni vijek
Različiti materijali i metode zaptivanja mogu se odabrati u skladu sa karakteristikama medija, prilagođavajući se teškim uslovima kao što su korozivna, visoka{0}}temperatura i okruženje visokog{1}}pritiska.
Metalni{0}}zapečaćeni ventili imaju dug radni vek, a elastični-zapečaćeni ventili su laki za održavanje, podržavajući više od 50.000 ciklusa otvaranja i zatvaranja pod pritiskom uz održavanje nula curenja.
Leptir ventil za ventilaciju sa pužnim zupčanikom Primene
Hemijska industrija
Kontrola protoka i pritiska visoko korozivnih tečnosti kao što su sumporna kiselina i hlorovodonična kiselina kako bi se osigurala sigurnost proizvodnje.
U jedinicama za odsumporavanje i denitrifikaciju dimnih gasova, transport i kontrolu korozivnih medija kao što su vapnenačka i gipsana suspenzija.
Elektroprivreda
Regulacija protoka u sistemima cirkulacije vode za hlađenje elektrane kako bi se osigurala efikasnost hlađenja opreme.
Kontrolisanje protoka izduvnih gasova u sistemima za ispuštanje dimnih gasova radi smanjenja emisije zagađivača.
Metalurgija i industrija građevinskog materijala
Ventilacija i izmjena zraka u opremi kao što su visoke peći i pretvarači za održavanje kvaliteta zraka u proizvodnom okruženju.
Regulacija protoka plina u proizvodnim linijama cementa i stakla radi optimizacije parametara procesa.
Environmental Engineering
Regulisanje zapremine vazduha za aeraciju u postrojenjima za prečišćavanje otpadnih voda radi poboljšanja efikasnosti tretmana.
Kontrola dovoda zraka u spalionice u postrojenja za spaljivanje otpada kako bi se osiguralo potpuno sagorijevanje.
Ventilacijski sistemi
U centralnim klimatizacijskim sistemima ventilacije velikih trgovačkih centara i poslovnih zgrada, prilagođavanje količine dovoda zraka u različitim prostorima kako bi se stvorilo ugodno okruženje u zatvorenom prostoru.
U sistemima za ventilaciju rudnika, brzo reaguje na promjene u koncentracijama štetnih plinova kako bi se osigurala sigurnost rudara.

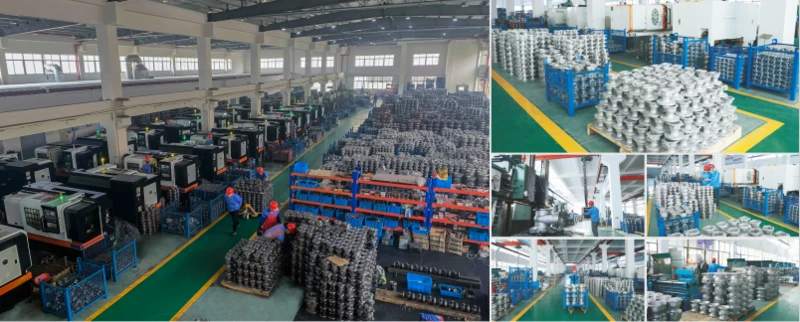

Tvornica leptir ventila za ventilaciju pužnog zupčanika
GNEE Grupa posjeduje stotine opreme za proizvodnju i testiranje ventila i pruža prilagođene usluge ventila{0}}pošaljite nam svoje crteže, a mi ćemo ih skrojiti-za vas.
