Leptirni nepovratni ventil-tip ventila je tip ventila koji se automatski otvara i zatvara na osnovu pritiska samog medija, a prvenstveno se koristi za sprečavanje povratnog toka fluida u cjevovodima. Njegova osnovna struktura sastoji se od tijela ventila, diska ventila, rotirajućeg vratila i opruge. Disk ventila je obično napravljen od kompozitnog materijala metalne podloge (kao što je ugljični čelik ili nehrđajući čelik) i elastičnog zaptivnog materijala (kao što je guma), čime se postiže brzo otvaranje i zatvaranje oprugom ili pritiskom tekućine. Kada medij teče naprijed, pritisak fluida gura disk ventila da se rotira oko osovine, otvarajući prolaz; kada medijum teče unazad, disk ventila se brzo zatvara pod sopstvenom težinom, silom opruge i obrnutim pritiskom tečnosti, sprečavajući povratni tok.
Princip rada
Leptir nepovratni ventil tipa wafer- koristi razliku pritiska medija za kontrolu otvaranja i zatvaranja diska ventila:
Prednji tok:
Kada medij teče naprijed, pritisak fluida gura disk ventila da se rotira duž osovine, otvarajući ga, omogućavajući mediju da nesmetano prolazi.
Obrnuti tok:
Kada medijum teče unazad, disk ventila se brzo zatvara pod dejstvom sile opruge i obrnutog pritiska, sprečavajući povratni tok.
Strukturne komponente leptir povratnog ventila{0}}tipa Wafer
Telo ventila:
Obično je napravljen od livenog gvožđa, nodularnog gvožđa, nerđajućeg čelika ili aluminijum bronze, dizajniran sa strukturom tipa pločice- za jednostavnu instalaciju.
Disk ventila:
Dva simetrična diska leptir ventila povezana međuosovinom, obično izrađena od nehrđajućeg čelika ili materijala otpornih{0}} na koroziju.
proljeće:
Montira se na diskove ventila, pruža pomoćnu silu zatvaranja i osigurava brzo resetovanje diska ventila.
Brtveni prsten:
Korištenje mekih zaptivki (kao što su EPDM, NBR) ili metalnih zaptivki (kao što su tvrde legure) za postizanje dobrih performansi zaptivanja.
Ležajevi i klinovi:
Podržava kretanje diska ventila, osiguravajući fleksibilno otvaranje i zatvaranje.
Karakteristike leptira-tipa ventila za provjeru
Kompaktna struktura i lagana:
Dizajn tipa wafer- zauzima malo prostora, pogodan za ograničena instalacijska okruženja.
Nizak otpor protoka:
Nesmetan put protoka, nizak otpor fluida kada se diskovi ventila otvore, štedeći energiju sistema.
Brzo zatvaranje:
Zatvaranje uz pomoć opruge{0}}efikasno smanjuje vodeni udar uzrokovan povratnim protokom medija.
Više opcija materijala:
Različiti materijali kućišta ventila i diskova mogu se odabrati na osnovu radnih uslova kako bi se zadovoljile potrebe različitih medija.
Fleksibilna instalacija:
Može se instalirati vodoravno ili okomito kako bi se prilagodio različitim rasporedima cjevovoda.
Lako održavanje:
Jednostavna struktura, lako se rastavlja i čisti, smanjuje troškove održavanja.

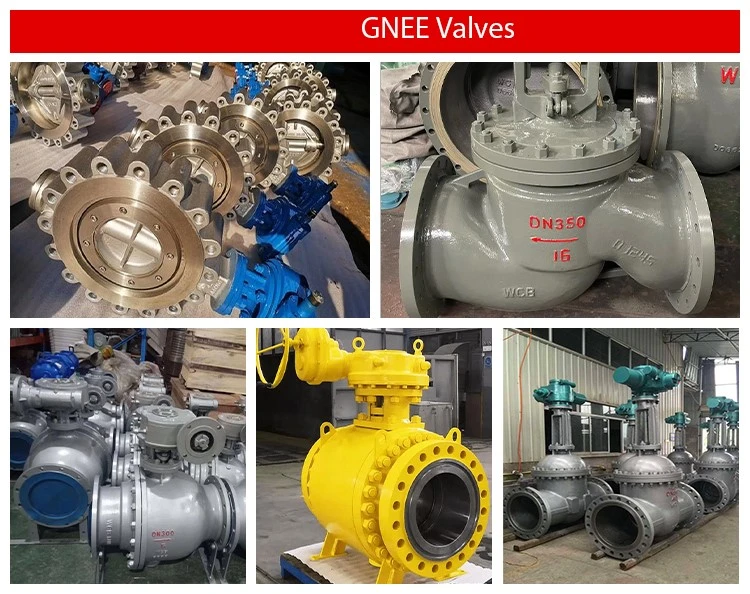

Fabrika leptira{0}}tipa ventila za nepovrat
