Theleptir ventil -obložen gumomje industrijski ventil koji kombinuje dizajn spoja tipa wafer- sa tehnologijom brtvljenja obloženom gumom. Koristi rotaciju leptiraste ploče za kontrolu protoka i prekida cevovodnog medija. Nudi prednosti kao što su otpornost na koroziju, odlične performanse zaptivanja i laka instalacija, a široko se koristi u industrijama kao što su hemijska, tretman vode i proizvodnja električne energije.

GNEE Grouppruža usluge prilagođavanja ventila. Pošaljite svoje crteže da dobijete aprilagođeni leptir ventil-obložen gumom.

Karakteristike leptir ventila obloženog gumom -:

1. Ovaj ventil ima dvostruku ekscentričnu strukturu, pružajući čvršće zaptivanje prilikom zatvaranja, osiguravajući pouzdane performanse zaptivanja.

2. Zaptivni par je napravljen od nerđajućeg čelika i gume otporne na nitril ulje-, što osigurava dug vijek trajanja.

3. Gumeni zaptivni prsten može se nalaziti na tijelu ventila ili leptir ploči, pogodan za različite medije, omogućavajući korisnicima da odaberu odgovarajuću opciju.

4. Leptir ploča ima strukturu okvira, pružajući visoku čvrstoću, veliku površinu protoka i nizak otpor protoka.

5. Celokupna lakirana završna obrada efikasno sprečava koroziju, a jednostavnom promenom zaptivnog materijala sedišta ventila može se koristiti sa različitim medijima.

6. Ovaj ventil ima funkciju dvosmjernog zaptivanja i na njegovu instalaciju ne utiče smjer protoka medija ili prostorna lokacija; može se instalirati u bilo kojem smjeru.

7. Gumirana-struktura leptir ventila omogućava fleksibilan rad-uštedu rada i praktičan rad.

Primjena zaptivnih materijala za leptir ventile -obložene gumom

Šifra materijala brtvenog prstena	Primjenjiva temperatura	Primjenjivi medij
NR	Manji ili jednak 85 stepeni	Voda, vazduh, kiseline i alkalije
CR	Manji ili jednak 85 stepeni	Voda, gas, kiseline i alkalije
NBR	Manje ili jednako 100 stepeni	Voda, naftni proizvodi
EPDM	Manji ili jednak 120 stepeni	Voda, para, opšte kiseline i alkalije
FKM	Manji ili jednak 150 stepeni	Voda, para, jake kiseline i lužine

Materijali glavnih komponenti leptir ventila-tip gumenog-obloženog leptir ventila

Naziv dijela	Materijal
Telo ventila	Liveno gvožđe, nodularno gvožđe, ugljenični čelik, nerđajući čelik
Disc	Lijevano željezo, nodularno željezo, ugljični čelik, nehrđajući čelik, ugljični čelik presvučen gumom ili fluoroplastom
Stem ventila	Ugljični čelik presvučen niklom - fosforom, nehrđajući čelik
Brtveni prsten sjedišta ventila	Prirodna guma (NR), kloroprenska guma (CR), nitrilna guma (NBR), etilen propilen dien monomer (EPDM), fluorokaučuk (FKM)
Uređaj sa pužnim zupčanikom	Skupština

Glavne dimenzije leptir ventila -tip gumenog-obloženog leptir ventila

Nazivni prečnik DN	Nominalni pritisak MPa	Radni pritisak MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Uradi mm	H3 mm	A mm	B mm	Kvaliteta kg/kilo
40	1.0	1.0	33	150	110	4-18	55	100	150	62	164	125	6
50			43	165	125	4-18	64	120	150	62	164	125	7
65			46	185	145	4-18	80	120	208	62	164	125	10
80			46	200	160	8-18	112	130	260	62	164	125	11
100			52	220	180	8-18	90	140	275	62	164	125	12
125			56	250	210	8-18	112	160	350	106	289	200	18
150			56	285	240	8-22	135	175	350	106	289	200	29
200			60	340	295	8-22	160	210	240	106	289	200	34.5
250		0.6	68	395	350	12-22	206	235	240	106	289	200	44
300			78	445	400	12-22	232	273	320	112	370	253	64.5
350			78	505	450	16-22	263	310	320	112	370	253	75.5
400			102	565	515	16-26	295	340	400	270	562	280	156
450			114	615	565	20-26	327	370	400	270	562	280	171.5
500			127	670	620	20-26	358	399	400	270	562	280	206.5
550		0.4	140	730	675	20-30	384	430	400	270	562	280	215
600			154	780	725	20-30	474	460	500	270	562	280	283
700			165	895	840	24-30	486	510	500	125	503	443	426
800			190	1015	950	24-33	591	672	500	200	513	531	550
900			203	1115	1050	28-33			500	200	513	531	1070
1000			216	1230	1160	28-36	721	800	550	273	713	815	1296

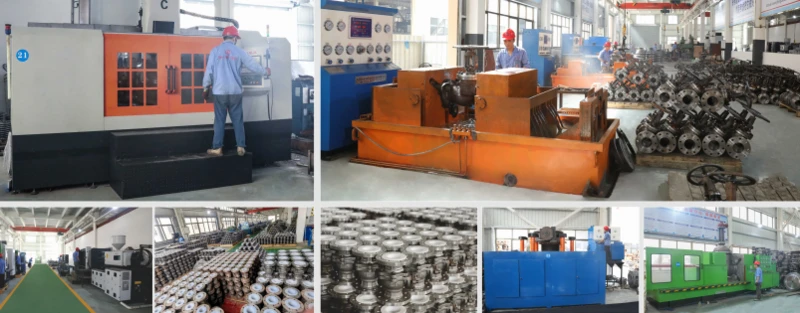

GNEE tvornica leptirastih ventila obloženih gumom
