A kuglasti ventilje tip ventila koji koristi rotirajuću kuglu kao glavni kontrolni element. Protok medija se kontrolira kontaktom ili razdvajanjem kuglice i sjedišta ventila. "Klap" u svom nazivu odnosi se na strukturu potporne osovine koja se nalazi na obje strane lopte. Ovaj dizajn mu daje jedinstvene prednosti u pogledu visokog-pritiska, velikog-promjera i složenih radnih uslova, što ga čini ključnim dijelom opreme u oblasti industrijske kontrole fluida.GNEE Grouppruža prilagođeno-dizajnirane kuglaste ventile;pošaljite nam svoje crteže na konsultacije.

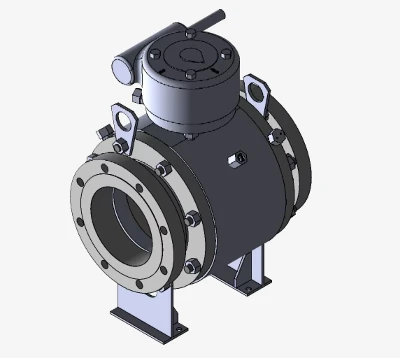

Prilagođeni crteži kugličnog ventila za kupca iz UAE
Dizajn kugličnog ventila i osnovne komponente
Konstrukcijski dizajn uvezenih kuglastih ventila-tipa se vrti oko "stabilnosti" i "brtvljenja". Njegove osnovne komponente uključuju kuglicu, klin, sjedište ventila, vreteno ventila i tijelo ventila:
- Lopta: površina kugle je obrađena sa kružnim prolaznim-otvorom, čiji promjer odgovara unutrašnjem prečniku cijevi, osiguravajući minimalan otpor tekućine kada je potpuno otvorena. Lopta je obično napravljena od nerđajućeg čelika, ugljeničnog čelika ili legure otporne na koroziju- kako bi se zadovoljile različite potrebe medija.
- Truncuse: Simetrično pozicionirana potporna osovina (kola) na obje strane kugle su povezana s tijelom ventila preko ležajeva, formirajući fiksnu strukturu. Klip ne samo da ograničava aksijalni pomak kugle, već i smanjuje radni moment kroz krutu potporu, omogućavajući ventilu da se lako otvara i zatvara čak i pod visokim pritiskom.
- Sjedalo ventila: Sjedalo ventila koristi oprugu{0}}opterećenu konstrukciju, koja automatski kompenzuje habanje i održava pritisak zaptivanja. Neki vrhunski{2}}modeli imaju otvore za podmazivanje oko sjedišta ventila, što omogućava ubrizgavanje maziva da smanji trenje tokom zatvaranja i produži vijek trajanja.
- Stabljika ventila: Stablo ventila je povezano sa osovinom preko ključa, prenoseći obrtni moment od pogonske jedinice (ručne, pneumatske ili električne). Zaptivač stabla ventila koristi strukturu kutije za punjenje sa oprugom-opterećenom konstrukcijom kako bi se efikasno spriječilo curenje medija.
- Tijelo ventila: Tijelo ventila je obično jednodijelna lijevana ili kovana struktura, sa materijalom koji odgovara kugli kako bi se osigurala otpornost na pritisak. Njegov unutrašnji dizajn kanala protoka je optimizovan za smanjenje turbulencije fluida i niži pad pritiska.
Prednosti performansi
Prilagodljivost visokog pritiska
Ternarni kuglasti ventili mogu izdržati klasu 1500 (25MPa) pa čak i veće ocjene pritiska, pogodne za scenarije visokog{2}}pritiska kao što su postrojenja za ekstrakciju i rafinaciju nafte i plina. Telo ventila je kovano, a dizajn debljine zida je u skladu sa standardima ASME B16.34, osiguravajući strukturnu čvrstoću.
Široki temperaturni raspon
Materijali tijela ventila mogu se odabrati između ugljičnog čelika (WCB), kriogenog čelika (LCC) ili visoko{0}}legura (Inconel), prilagođavajući se ekstremnim temperaturnim okruženjima od -196 stepeni do 600 stepeni. Na primjer, u terminalima za prijem LNG-a, kriogeni ulazni kuglasti ventili mogu stabilno raditi na -162 stepena.
Otpornost na habanje i dug radni vijek
Površina lopte je presvučena tvrdom legurom (kao što je Stellite 6), postižući tvrdoću od HRC 60 ili više, efikasno odolijevajući eroziji medija. U medijima koji sadrže čvrste čestice (kao što su ugljena i mineralna kaša), njegov vijek trajanja može biti 3-5 puta veći od plutajućih kugličnih ventila.
Brzo otvaranje i zatvaranje uz malo curenja
Otvaranje i zatvaranje se može završiti rotacijom od 90 stepeni, a vreme odziva je manje od 5 sekundi. Prolazi API 607 ili API 6FA testove otpornosti na vatru i održava brtvu čak i u uslovima požara, sa stopom curenja manjom od 10 ppm.
Prijave
Industrija nafte i gasa
Koristi se za-zatvaranje-pritiska i regulaciju protoka u opremi na ušću bušotine, naftovodima i rafinerskim jedinicama. Na primjer, u-razvoju nafte i plina u dubokom moru, uvezeni kuglični ventili mogu izdržati visok pritisak i korozivne medije na morskom dnu.
Hemijska industrija
Pogodno za transport visoko korozivnih medija (kao što su sumporna kiselina i hlor{0}}alkalije). Materijali kućišta ventila mogu se odabrati između Hastelloy (C-276) ili legure titanijuma, a sjedište ventila koristi kompozitnu zaptivku od PTFE+grafita.
Snaga i toplina
U superkritičnim termoenergetskim jedinicama, za izolaciju parovoda koriste se uvezeni kuglični ventili, sa temperaturnom otpornošću do 600 stepeni i stepenom pritiska do klase 2500.
Tretman vode
Koristi se u desalinizaciji morske vode, tretmanu otpadnih voda i drugim aplikacijama. Telo ventila je izrađeno od dupleks nerđajućeg čelika (2205), koji nudi odličnu otpornost na koroziju hloridnih jona.
GNEEkuglasti ventilipogodni su za razne cjevovode i visoke temperature.Kontaktirajte nas za prilagođene kuglaste ventile.
