A trosmjerni kuglasti ventilje više-prolazni ventil koji kontrolira protok tekućine rotirajući kuglicu, i poseban je tip kugličnog ventila. Njegova osnovna karakteristika dizajna je da koristi kuglicu sa tri kanala za postizanje preusmjeravanja fluida, spajanja ili promjene smjera protoka, i široko se koristi u industrijskim scenarijima koji zahtijevaju fleksibilnu kontrolu putanja fluida.
GNEE je vodeći proizvođač ventila u Kini, opremljen CNC radionicom koja vam pruža usluge prilagođavanja ventila.Narudžbe ventila za hitne slučajeve – kontaktirajte nas odmah!
3-smjerni kuglasti ventil Struktura i princip rada
Spherical Design
Sfera sadrži tri međusobno okomita kanala (obično u obliku L- ili T-). Rotiranje sfere za 90 stepeni menja način povezivanja između kanala:
Trosmjerni kuglasti ventil L-ulaznog tipa-: Jedan ulaz odgovara dva izlaza (preusmjeravanje), ili dva ulaza odgovaraju jednom izlazu (spajanje), ali ne istovremeno.
Trosmjerni kuglasti ventil tipa T-ulazni-: Omogućava protok u tri smjera, kao što je jedan ulaz koji istovremeno teče na dva izlaza (diverzija), ili dva ulaza koja se spajaju u jedan izlaz (spajanje), ili čak tri smjera međusobno povezana.
Operativni metod
Sfera se rotira preko ručke, pneumatskog ili električnog aktuatora, mijenjajući poravnanje kanala i na taj način kontrolirajući smjer protoka tekućine. Rotacija za 90 stepeni dovršava uključivanje/isključivanje ili prebacivanje smera protoka, čineći rad jednostavnim.
Detaljno objašnjenje razlika između L-tipa i T-trosmjernog kuglastog ventila{2}}
Struktura i oblik kanala protoka
1. L-Tip trosmjerni{2}}kuglasti ventil
Kuglični kanal je L-oblika (kanal pod pravim uglom od 90 stepeni{2}}).
Tri porta su obično označena A, B i C, sa dva susedna priključka povezana, a trećim zatvorenim u normalnom položaju.
Simultani trosmjerni protok-nije moguć; Podržane su samo dvije kombinacije smjera protoka.
2. T-Tip trosmjerni-kuglični ventil
Kuglični kanal je u obliku slova T- (jedan pravi kanal + jedna vertikalna grana).
Moguća su tri stanja putanje protoka: dva ulaza i jedan izlaz, jedan ulaz i dva izlaza, ili bilo koja dva porta međusobno povezana.
Fleksibilnija distribucija medija i mogućnosti miješanja.
Poređenje načina rada i funkcija
Funkcionalne stavke
L{0}}Tip trosmjerni{1}}kuglasti ventil
T{0}}Tip trosmjerni{1}}kuglasti ventil
Prebacivanje smera protoka: Prebacuje između dva izlaza (npr. A→B ili A→C). Može se prebacivati između bilo koja dva porta ili sva tri porta (neki dizajni).
Funkcija spajanja: Nije podržano. Podržano (npr. B+C→A).
Funkcija preusmjeravanja: Samo jednosmjerno prebacivanje, ne može se podijeliti na dva puta istovremeno. Podržano (npr. A→B+C).
Radni položaj: Obično je potrebna samo rotacija od 90 stepeni, dva efektivna radna položaja. Zahtijeva rotaciju od 180 stepeni, često ima tri radna položaja (neki sa graničnim prekidačima).
Zahtjevi za zaptivanje: Relativno jednostavno. Veći, zbog potrebe kontrole višesmjernog toka.
Napomena: Neki kuglični ventili tipa T-, kroz posebne granične konstrukcije, mogu zabraniti "potpuno otvoreno trosmjerno- stanje" kako bi se ispunili specifični zahtjevi za sigurnost procesa.
Tipični scenariji primjene
L{0}}Tip trosmjerni-Primjena kugličnih ventila:
- Prebacivanje smjera protoka medija: Na primjer, prebacivanje između glavnih i obilaznih vodova u sistemu rashladne vode;
- Prebacivanje napajanja opreme: Jedna pumpa naizmjenično napaja dva spremnika;
- Jednostavna kontrola unazad: nije potrebno miješanje ili spajanje, samo se mijenja smjer izlaza.
- Primjer: Prilikom unosa u kemijski reaktor, odabir sirovog materijala A ili sirovog materijala B, ali se ne koriste istovremeno.
T-Tip trosmjerni-Primjena kugličnih ventila:
- Mešanje medija: Kombinovanje dve tečnosti na proporcionalan način u isti cevovod;
- Kontrola preusmjeravanja protoka: Distribucija jedne dovodne linije na dva različita odjeljka;
- Sistemi za izmjenu toplote: Podešavanje odnosa toplih i hladnih fluida kako bi se postigla kontrola temperature;
- Krugovi čišćenja: Prebacivanje između normalnog protoka i protoka CIP čišćenja.
- Primjer: U HVAC sistemima, miješanje visoke{0}}vruće vode sa povratnom vodom za podešavanje temperature dovodne vode.
3-smjerni kuglasti ventil Preporuke za odabir
Ako proces zahtijeva samo "dvosmjerno" prebacivanje, preferira se ventil tipa L- zbog njegove jednostavne strukture, niske cijene i jasnog rada.
Ako su potrebne funkcije spajanja, dijeljenja ili više-smjerne distribucije, mora se odabrati ventil tipa T-.
Potvrdite da ventil ima granični uređaj kako biste izbjegli pogrešne radnje koje dovode do neželjenih puteva protoka.
Za zapaljive, eksplozivne ili veoma opasne medije preporučuje se odabir trosmjernog kuglastog ventila-sa vatrootpornim dizajnom i anti-statičkom strukturom.
3-smjerni kuglasti ventil Karakteristike
Kontrola više-puteva
Jedan ventil može postići preusmjeravanje, spajanje ili promjenu smjera protoka, smanjujući broj ventila u sistemu cjevovoda i pojednostavljujući raspored.
Excellent Sealing
Koristeći meke zaptivke (kao što je PTFE) ili tvrde zaptivke (metal-na-metal), može se pohvaliti niskom stopom curenja i pogodan je za okruženja visokog{2}}pritiska ili-temperature.
Nizak otpor protoka
Glatki kuglični kanal minimizira gubitak pritiska tokom protoka tečnosti, što rezultira visokom efikasnošću.
Otpornost na koroziju i habanje
Lopta i sjedište su dostupni od nehrđajućeg čelika, legiranog čelika ili plastike, prilagodljivi različitim medijima (kao što su voda, ulje, plin i korozivne tekućine).
Brzo otvaranje i zatvaranje
Prebacivanje se postiže samo rotacijom od 90 stepeni, pružajući brzo vreme odziva pogodno za automatizovanu kontrolu.
3-smjerni kuglasti ventil Scenariji primjene
Hemijska industrija
Koristi se za preusmjeravanje materijala, miješanje ili prebacivanje između različitih tokova procesa u reakcionim posudama.
Nafta & Gas
Kontrolisanje smjera protoka fluida u cjevovodima, kao što su višestepeni sistemi separacije u vađenju naftnih bušotina.
Tretman vode
Regulacija smjera protoka vode za funkcije filtracije, povratnog ispiranja ili premosnice.
Farmaceutika i hrana
Distribucija ili miješanje tekućina u čistim cjevovodima kako bi se osigurali higijenski standardi.
HVAC sistemi
Regulacija protoka tople i hladne vode za kontrolu temperature zone ili prebacivanje opreme.

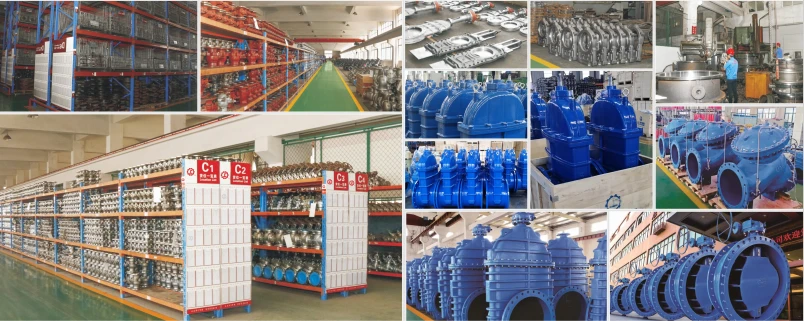

Fabrika trosmjernih kugličnih ventila
