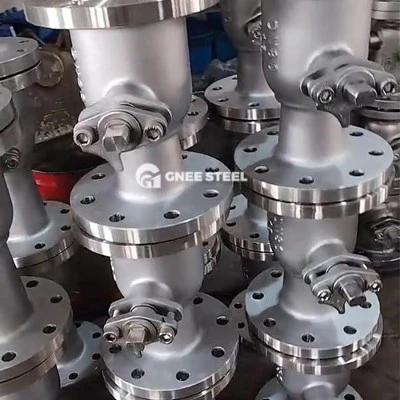

Integrisani kuglasti ventil za visoku{0}}temperaturu kontroliše protok fluida kroz rotaciju kugle (90° otvaranje/zatvaranje), pogodan za medije na visokim{2}}ima (obično izdržava temperature od 300 stepeni do 600 stepeni, ili čak i više). Njegov "integrirani" dizajn znači da se tijelo ventila i spojne komponente (kao što su prirubnice i zavareni krajevi) direktno liveju ili obrađuju kao jedna jedinica, smanjujući mjesta curenja i povećavajući čvrstoću strukture.
Ključne strukture
Lopta: Napravljena od materijala otpornih na-temperaturu (kao što je nerđajući čelik 304/316, legirani čelik na visoke{3}temperature ili keramički premaz), sa precizno-podlogom koja osigurava čvrsto brtvljenje.
Sjedište: Obično zaptivka od tvrdog metala ili mekana brtva otporna na-temperaturu (kao što je grafit ili PTFE kompozitni materijal), koja omogućava toplinsko širenje na visokim temperaturama.
Stabljika: Prošireni dizajn sa strukturom protiv -izlijetanja (kao što je dvostruko-fiksiranje) kako bi se spriječilo da se stabljika odvoji zbog termičkog naprezanja pri visokim temperaturama.
Integrirano tijelo: Nema nezavisne priključne prirubnice; integrirano livenje ili zavarivanje smanjuje šavove i smanjuje rizik od curenja.
Prednosti performansi
Prilagodljivost na visoke temperature
Odabir materijala: tijelo ventila, kugla i zaptivke su napravljeni od legura otpornih na visoke-temperature ili specijalnih premaza kako bi se osiguralo da nema deformacija ili zaglavljivanja na visokim temperaturama.
Dizajn termičke kompenzacije: između sjedišta ventila i kugle je rezervisan razmak za termičku ekspanziju kako bi se spriječilo oštećenje brtve zbog visokih temperatura.
Pouzdanost zaptivanja
Metalna čvrsta brtva: Pogodno za medije visoke-temperature, visokog-pritiska i čestica, sa jakom otpornošću na habanje.
Mekano zaptivanje: Meki materijali za brtvljenje pri visokim-materialima (kao što je grafit) pružaju elastično zaptivanje na niskim temperaturama i održavaju stabilnost na visokim temperaturama kroz metalnu podlogu.
Kompaktna struktura
Integrirani dizajn smanjuje prirubničke spojeve, smanjuje mjesta curenja, pojednostavljuje instalaciju i štedi prostor.
Operativna stabilnost
Low-Dizajn za povećanje obrtnog momenta: Optimizirana kontaktna površina između kugle i sjedišta ventila smanjuje otpor trenja na visokim temperaturama, osiguravajući fleksibilno prebacivanje.
Struktura protiv-čeljusti-isključenja: površina lopte je premazana ili poprskana kako bi se spriječilo koksovanje ili prianjanje medija.
Scenariji aplikacija
Petrohemijska industrija
Koristi se u jedinicama za visoko{0}}kreking, reaktorima katalitičkog reforminga, itd., za kontrolu protoka-ulja, plina i pare na visokim temperaturama. Elektroprivreda
Regulisanje visoke{0}}pare u sistemima napojne vode za kotlove i parnim cjevovodima kako bi se osigurao siguran rad sistema.
Metalurška industrija
Cjevovodi za visoke peći i sistemi za hlađenje mašina za kontinuirano livenje za rukovanje rastopljenim metalom ili gasovima na visokim temperaturama.
Farmaceutska i prehrambena industrija
Kontrolisanje protoka pare ili vrućeg medija u procesima koji zahtijevaju sterilizaciju na visokim{0}}temperaturama.
Razmatranja o odabiru i održavanju
Ključni parametri odabira
Raspon temperature: Potvrdite da li gornja granica temperaturnog otpora ventila pokriva radne zahtjeve.
Ocjena tlaka: Odaberite ventil koji odgovara tlaku u sistemu (npr. ANSI klasa 150-2500).
Karakteristike medija: Uzmite u obzir korozivnost i sadržaj čestica medija kako biste odabrali odgovarajuće materijale i metode zaptivanja.
Preporuke za održavanje
Redovno provjeravajte istrošenost zaptivnih površina; zamijenite sjedište ventila ili kuglicu ako je potrebno.
U uvjetima visoke{0}}temperature izbjegavajte česta prebacivanja kako biste smanjili termički zamor.
Tokom ugradnje, osigurajte poravnanje cjevovoda kako biste spriječili deformaciju tijela ventila uslijed naprezanja.
