Ventili za regulaciju protoka i ventili za kontrolu pritiska igraju važnu ulogu u hidrauličkim i pneumatskim sistemima, ali se značajno razlikuju, prvenstveno u sledećim aspektima:
Osnovne definicije i funkcije
Ventil za kontrolu protoka: Prvenstveno se koristi za održavanje podešene brzine protoka. On kontrolira brzinu protoka mijenjajući veličinu područja protoka na otvoru ventila ili dužinu protočnog kanala, čime se reguliše brzina aktuatora.
Kontrolni ventil pritiska: Kontrolni ventil koji se samostalno upravlja- koristi za održavanje podešenog pritiska, podesivog za izlazni pritisak. Radi na principu balansiranja pritiska tečnosti koji deluje na jezgro ventila i sile opruge, uglavnom se koristi za kontrolu i regulaciju pritiska protoka tečnosti.
Scenariji aplikacija
Ventil za kontrolu protoka: Široko se koristi u hidrauličkim sistemima, sistemima za hlađenje i sistemima za tretman vode za podešavanje brzine protoka i stabilizaciju rada sistema. Na primjer, u krugu kontrole brzine prigušivanja, ventil za kontrolu protoka kontrolira brzinu aktuatora podešavanjem otvaranja jezgre ventila.
Ventil za kontrolu pritiska: Široko se koristi u industrijskoj proizvodnji za pneumatsku kontrolu, hidrauličku kontrolu i zaštitu od nadpritiska. Na primjer, u hidrauličnim sistemima, ventili za kontrolu tlaka mogu ograničiti maksimalni tlak sistema kako bi spriječili preopterećenje; oni takođe mogu stabilizovati pritisak na određenoj tački u sistemu, obezbeđujući stabilan rad.
Princip rada
Ventil za kontrolu protoka: Radi na principu regulacije hidrauličkog otpora, podešavanjem brzine protoka promjenom područja protoka otvora ventila. Kada je razlika tlaka na otvoru ventila konstantna, promjenom područja protoka prilagođava se brzina protoka.
Ventil za kontrolu pritiska: Radi na principu balansiranja pritiska tečnosti koji deluje na jezgro ventila i sile opruge. Kada se pritisak u sistemu poveća, povećava se pritisak na jezgro ventila. Kada ovaj pritisak premaši silu opruge, jezgro ventila se pomiče kako bi promijenilo uključeno/isključeno stanje prolaza za ulje, čime se kontrolira pritisak u sistemu.
Strukturne karakteristike
Ventil za kontrolu protoka: Koristi različite oblike kao što su ventili sa plovkom, ventili sa jednom{0}}pločom i ventili sa više-otvora. Ove strukturne karakteristike omogućavaju ventilima za kontrolu protoka da fleksibilno prilagođavaju brzinu protoka kako bi zadovoljili različite radne uslove.
Ventil za kontrolu pritiska: Obično koristi samoregulirajući mehanizam, kao što su opruge ili dijafragme. Ove komponente mogu osjetiti promjene u tlaku u sistemu i izvršiti odgovarajuća podešavanja, čime se održava stabilnost tlaka u sistemu.

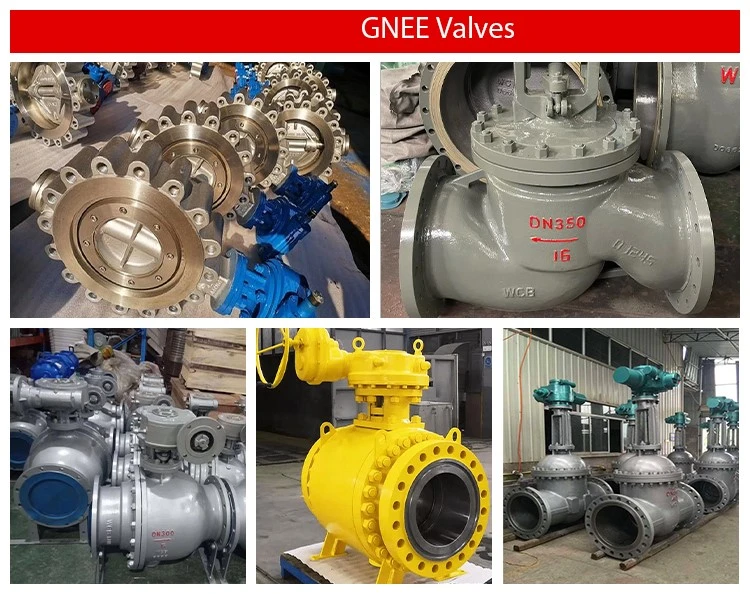

Tvornički ventil za kontrolu tlaka i ventil za kontrolu protoka
