Nepovratni ventil-zatvarajući se tip ventila koji sprječava povratni protok medija u cjevovodu i efikasno ublažava udar vodenog čekića koji nastaje kada se ventil zatvori.
Strukturne karakteristike
Kompaktan i lagan: Kratka dužina, obično samo 1/4 do 1/8 veličine tradicionalnog nepovratnog ventila s prirubnicom; male veličine i male težine, samo 1/4 do 1/20 težine tradicionalnog nepovratnog ventila s prirubnicom.
Različiti dizajni diskova ventila: Uobičajeni dizajni uključuju zakretne-vrste jednostrukih-diskova i podiznih-struktura. Neki nepovratni ventili sa sporim{4}}zatvaranjem koriste dvostruki-ekscentrični ili trostruko-ekscentrični leptir disk kao disk ventila, kao što je nepovratni ventil sa sporom{7}}zatvaranjem, koji omogućava bolji kontakt sa sjedištem ventila kada je zatvoren, poboljšavajući performanse brtvljenja.
Komponente pufera: Ugrađene-komponente za puferiranje kao što su hidraulički cilindri, opruge i prigušni uređaji se koriste za kontrolu brzine zatvaranja diska ventila.
Princip rada
Prednji tok: Kada medij teče u određenom smjeru, pritisak medija otvara disk ventila, omogućavajući mediju da nesmetano prolazi kroz ventil.
Obrnuti tok i puferiranje: Kada medij teče unazad, disk ventila, pod kombinovanim djelovanjem vlastite težine, obrnutog pritiska medija i komponenti pufera, prvo brzo zatvara većinu prolaza, a zatim polako zatvara preostali dio, efikasno eliminirajući destruktivne vrhove vodenog udara.
Prednosti performansi
Pouzdana provjera tečnosti: Efikasno sprječava povratni tok medija, osiguravajući jednosmjerni tok medijuma u cevovodnom sistemu i štiti bezbedan rad opreme i cevovoda.
Dobro potiskivanje vodenog udara: Pomoću pufer uređaja, pritisak vodenog čekića koji se stvara kada je ventil zatvoren može se značajno smanjiti, izbjegavajući oštećenje cevovodnog sistema, pumpe i druge povezane opreme uzrokovane vodenim čekićem.
Niska otpornost na fluid: Dizajn unutrašnjeg kanala protoka ventila je razuman, minimizira prepreke srednjem protoku kada je disk ventila otvoren, smanjujući potrošnju energije.
Odlične performanse zaptivanja: Koristeći visoko-kvalitetne zaptivne materijale i napredne strukture zaptivanja, osigurava dobre performanse zaptivanja ventila u zatvorenom stanju, sprečavajući srednje curenje.
Područja primjene
Sistemi vodosnabdijevanja i odvodnje: Široko se koriste u općinskim, građevinskim i drugim oblastima vodovodnih mreža i sistema za prečišćavanje otpadnih voda, instalirani su na izlazu pumpe kako bi se spriječio povratni tok vode i pojava vodenog udara.
Industrijski cjevovodi: Koristi se u cevovodnim sistemima hemijske, energetske i metalurške industrije za sprečavanje povratnog toka različitih fluidnih medija i zaštitu normalnog rada proizvodne opreme i procesa.
Uobičajeni tipovi
300X sporo-Povratni ventil za zatvaranje: Sastavljen od glavnog ventila, nepovratnog ventila, igličastog ventila, kugličnog ventila, minijaturnog filtera i mjerača tlaka, ovaj hidraulički kontrolirani sistem cjevovoda automatski kontrolira brzinu otvaranja i zatvaranja glavnog ventila kako bi se spriječio vodeni čekić.
HH44X Nizak-Sporo otpor-Povratni ventil za zatvaranje: Nudi mali otpor protoku vode kada se disk ventila otvori, zahtijevajući samo jednu-petinu sile otvaranja tradicionalnog zakretnog ventila, što rezultira uštedom energije. Posljednji dio zatvaranja diska ventila opremljen je uređajem za prigušivanje s podesivim vremenom prigušenja kako bi se spriječio destruktivni vodeni udar.

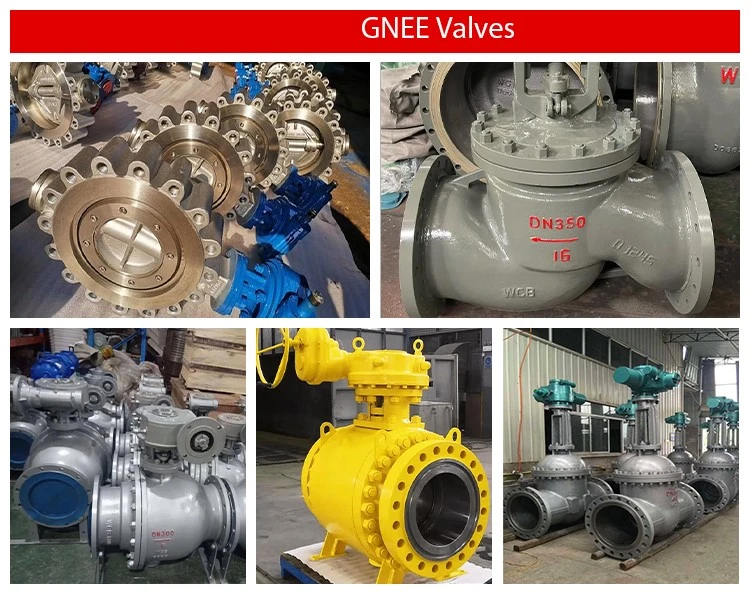

Fabrika nepovratnih ventila za sporo{0}}
