Nepovratni ventil sa kliznim{0}}okretnim kugličnim ventilom ima -obloženu gumom kao disk nepovratnog ventila. Pod dejstvom medija ili srednjeg pritiska, on se kotrlja gore-dole po integralnom klizaču unutar tela ventila, čime se ventil otvara ili zatvara. Nudi odlične performanse brtvljenja, tiho zatvaranje i sprječava udarce vode. Dizajn kućišta ventila kliznog{5}}povratnog ventila sa kugličnim kotrljanjem koristi kanal punog protoka vode, što rezultira velikom brzinom protoka, malim otporom i 50% manjim gubitkom glave u odnosu na povratne ventile sa okretanjem. Može se postaviti horizontalno ili vertikalno i pogodan je za hladnu vodu, toplu vodu, industrijsku vodu i kućnu kanalizaciju. Kuglični nepovratni ventil sa kliznim{9}}okretanjem posebno je pogodan za ugradnju na ulaz i izlaz potopljenih kanalizacionih pumpi, sa temperaturom medija od 0-80 stepeni. Da bi se spriječio povratni tok, nepovratni ventili trebaju biti instalirani na opremi, uređajima i cjevovodima.

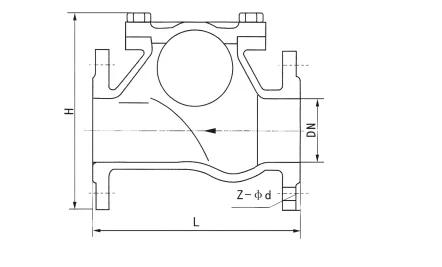

Crtež povratnog ventila tipa kliznog kotrljajuće kugle
Veličina nepovratnog ventila tipa kliznog kotrljajuće kugle
|
DN (mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
H |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |
Prijave
Kuglični nepovratni ventili sa kliznim{0}}okretanjem se široko koriste u otvorima pumpi, cijevnim sistemima, hemijskoj opremi i drugim aplikacijama, posebno pogodni za sisteme koji zahtijevaju sprečavanje povratnog toka.
Prednosti
Jednostavna struktura: bez složenog mehanizma prijenosa, visoka pouzdanost.
Dobro zaptivanje: kugla čvrsto pristaje uz sedište ventila, sprečavajući curenje medija.
Jednostavno održavanje: Lako se rastavlja i čisti, pogodno za različite medije.
Tvornica nepovratnih ventila tipa kliznih kotrljajućih kuglica
