Samonoseći balansni ventil automatski prilagođava brzinu protoka u ograncima na osnovu promjena u pritisku samog medija. Sadrži indikaciju otvaranja, zaključavanje i funkcije zatvaranja. Jednokratno-podešavanje prije rada automatski eliminiše hidraulički disbalans i rješava probleme vezane za neravnomjerno grijanje/hlađenje i velike brzine protoka uz male temperaturne razlike. Opremljen sa prikazom protoka i PTFE brtvama, dimenzije prirubničkog priključka su u skladu sa GB4216 standardima. Odlikuje se lakoćom rukovanja, pouzdanim performansama i dugim vijekom trajanja. Kada se koristi u sistemima za vodu, zahteva minimalni radni pritisak od 20 kPa, a njegov mehanizam za automatsko podešavanje može održavati ravnotežu protoka sistema tokom dužeg perioda.
I. Strukturni sastav
Dizajn sa dvostrukim ventilom
Ventil za ručno podešavanje: Unaprijed postavlja vrijednost protoka; otvor se podešava preko vanjskog ručnog kotača kako bi se zaključao početni protok.
Automatski ventil za podešavanje: Osjeti promjene u diferencijalnom pritisku u sistemu i automatski podešava otvor preko opruge i membrane kako bi održao konstantan protok.
Ključne komponente
Senzorna dijafragma za pritisak-: Pretvara ulaznu i izlaznu razliku pritiska (ΔP) u mehaničku silu, pokrećući kretanje ventila.
Opruga za balansiranje: Pruža protusilu, radeći u sprezi sa srednjim pritiskom za kontrolu položaja ventila.
II. Princip rada
Mehanizam konstantnog protoka
Formula brzine protoka: G=Kv·√(P2-P3), gdje je Kv unaprijed podešeni koeficijent protoka ručnog ventila.
Kada se protok sistema povećava: automatski ventil se manje zatvara, povećavajući otpor da bi se održao podešeni protok; obrnuto, otvara se više.
Prilagodljivi raspon diferencijalnog pritiska
Efektivni radni diferencijalni pritisak: 20–300 kPa. Prekoračenje ovog raspona može dovesti do kvara kontrole ili buke.
III. Osnovni scenariji aplikacija
Sistemi za grijanje/klimatizaciju vode
Riješiti problem neravnomjernog grijanja i hlađenja uzrokovanog nedovoljnom razlikom tlaka na krajnjem kraju cijevne mreže i postići raspodjelu protoka u svakoj grani prema projektiranom omjeru.
Studija slučaja: U centralizovanom sistemu grejanja, temperaturna razlika na kraju korisnika se smanjila sa ±5 stepeni na ±1 stepen nakon instalacije.
Kontrola uštede energije
Spriječite pretjeran rad pumpe, smanjite otpor sistema i smanjite potrošnju energije za 15–30%.
ZL47F samoregulirajući ventil za balansiranje protoka: Koristi promjene pritiska samog medija za samoregulaciju.

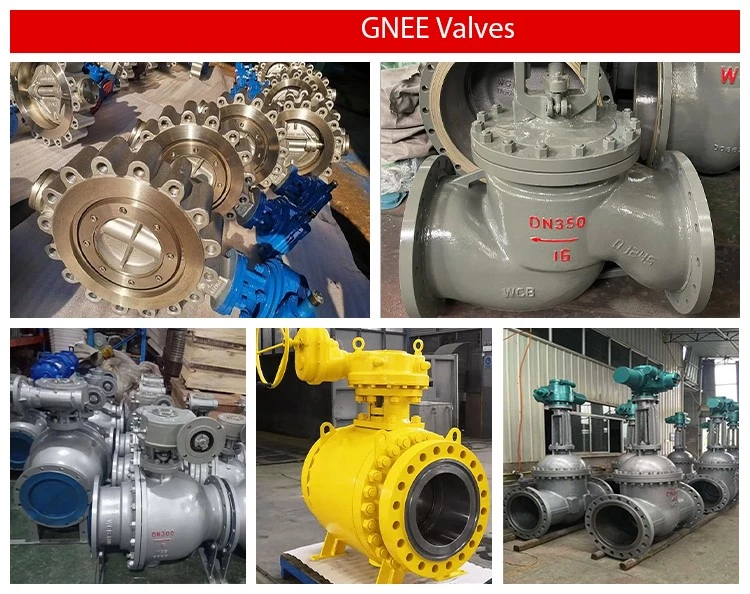

Fabrika{0}}samonosivih balansnih ventila
