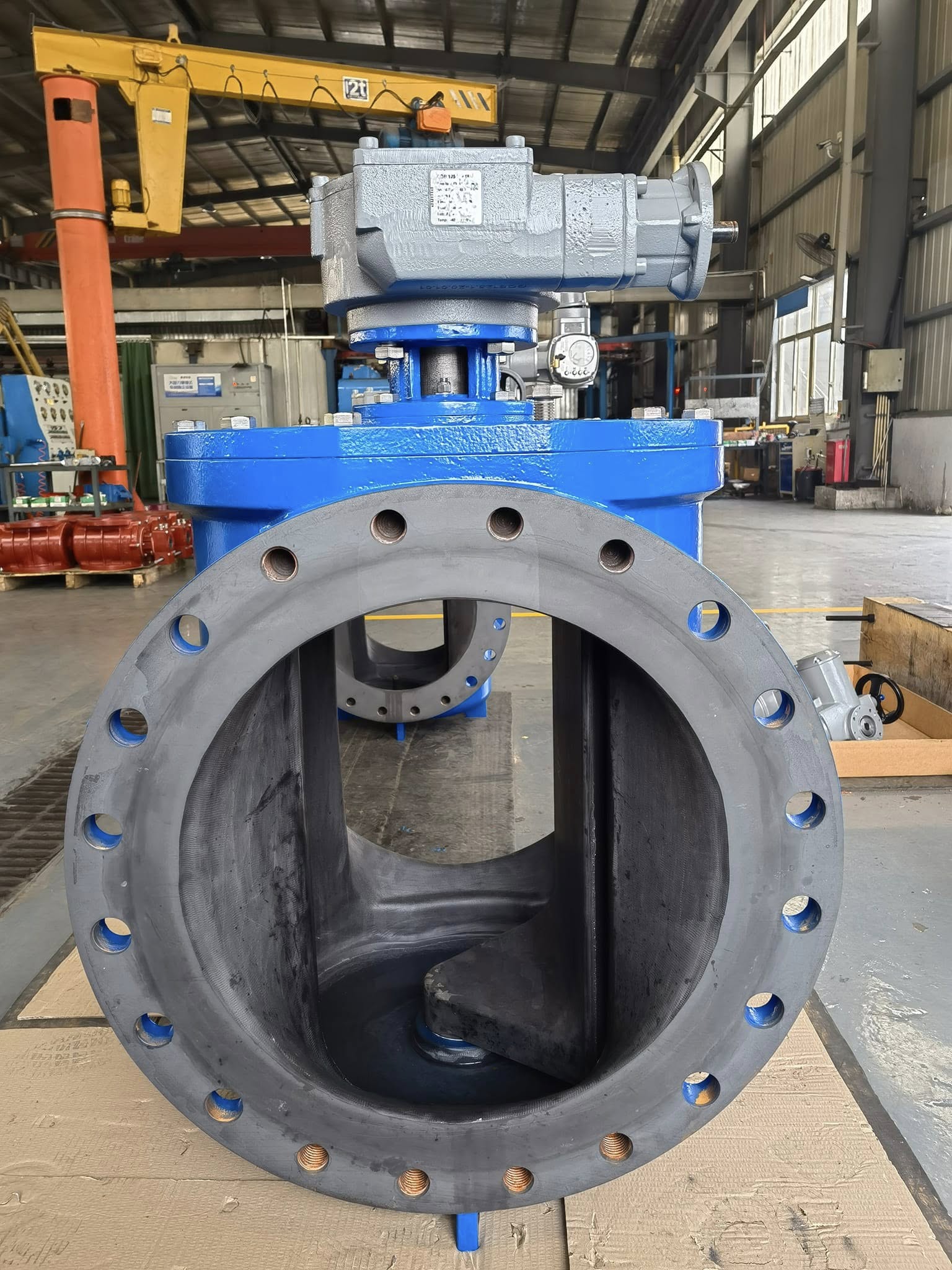

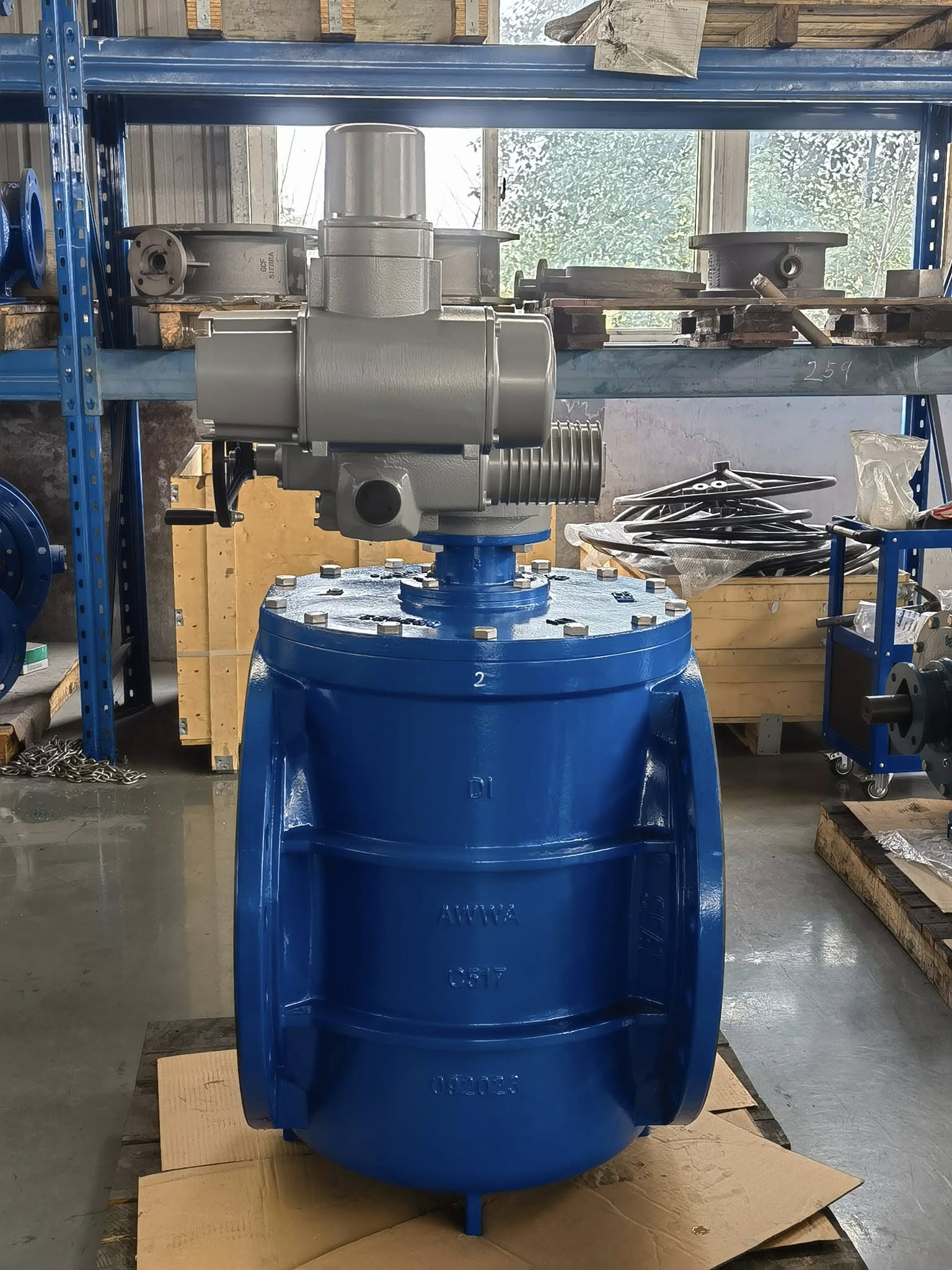

Ekscentrični ventil sa -sjedilom je ventil koji koristi ekscentrično dizajnirani čep (os čepa je pomaknuta od ose tijela ventila) u kombinaciji sa elastičnim zaptivnim sjedištem. Protok medija se kontrolira okretanjem ekscentričnog čepa. Njegova ekscentrična struktura osigurava da čep dolazi u kontakt samo sa zaptivnim sjedištem na kraju tokom otvaranja i zatvaranja, smanjujući gubitke zbog trenja. Otporno sjedište (obično guma ili elastična plastika) ima određeni kapacitet deformacije, koji može kompenzirati habanje zaptivne površine i osigurati dugotrajne{4}}performanse brtvljenja. Kombinira prednosti lakog otvaranja i zatvaranja, pouzdanog zaptivanja i otpornosti na habanje, što ga čini pogodnim za složene radne uvjete kao što su kanalizacija, mulj i tekućine koje sadrže male količine nečistoća. Usklađen je sa GB/T 13927 testom pritiska ventila i standardima otpornog-ekscentričnog ventila sa sjedištem CJ/T 280, i široko se koristi u općinskom vodosnabdijevanju i odvodnji, tretmanu otpadnih voda, hemijskim i metalurškim poljima.
Kako radi ekscentrični čep ventil?
Princip rada je jednostavan:
ventil otvoren:Utikač se okreće dalje od površine za sjedenje, ostavljajući prolaz za protok otvorenim.
Početak zatvaranja:Utikač se rotira prema sjedištu.
Konačno zatvaranje:Elastična zaptivna površina dolazi u kontakt i sabija se na sjedište za spajanje.
ventil zatvoren:Komprimovani elastični materijal obezbeđuje zaptivni interfejs i sprečava protok kroz ventil.
Ekscentrično kretanje je važno jer smanjuje klizni kontakt između čepa i sjedišta prilikom otvaranja i zatvaranja. MSS SP-108 opisuje ovaj dizajn sa četvrtinom okreta i pomicanje lica utikača od sjedišta tijela tokom otvaranja.
Crtež ekscentričnog čep ventila otpornog sjedišta
Technical Parameters
Nazivni prečnik: 50-800 mm
Nazivni pritisak: 1.0MPa
Radna temperatura: 0-70 stepeni
Pritisak za ispitivanje čvrstoće: 1,5 MPa
Pritisak za ispitivanje sjedišta: 1,1 MPa
Primjenjivi medij: kanalizacija, voda, zrak i ulje (MBR)
Način vožnje: Tip ručke, transmisija tipa kapa, električni, vazdušni
Dimenzije glavnog priključka sa ekscentričnim utikačem otpornog sjedišta
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmax | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
Karakteristike otpornog ekscentričnog čep ventila sa sjedištem uključuju:
1. Princip ekscentričnog dizajna:
- Koristi jednu ekscentričnu strukturu, sa specifičnim pomakom između ose osovine ventila i centra zaptivne površine.
- Ovaj dizajn smanjuje otpor trenja tokom otvaranja i zatvaranja ventila.
- Postizanje akcije potpunog otvaranja ili potpunog zatvaranja sa samo 90 stepeni rotacije.
2. Otporni sistem zaptivanja:
- Sjedište ventila je u cijelosti prekriveno-kvalitetnom gumom ili drugim polimernim materijalima.
- Ima funkciju automatske kompenzacije habanja, osiguravajući dugoročnu-pouzdanost brtvljenja.
- Može se prilagoditi određenom stepenu deformacije cjevovoda i vibracija.
3. Ključne komponente:
• Telo utikača: Obično je poluloptasta ili konusna metalna podloga prekrivena elastičnim materijalom.
• Prolaz tijela ventila: Pojednostavljen dizajn smanjuje gubitak otpora tekućine.
• Pogon: Podržava višestruke metode rada uključujući ručne, pneumatske ili električne.
Prijave
Otporni-ekscentrični čep ventili sa sjedištem obično se biraju za:
Općinski vodovod
Tretman otpadnih voda
Kanalizacijski sistemi
Rukovanje muljem
Sistemi za obnovljenu vodu
Izolacija i kontrola pumpe
Industrijski vodovodni sistemi
AWWA C517 posebno pokriva elastične-sa sjedištem-ekscentričnim čep ventilima od lijevanog željeza za vodu, otpadnu vodu i otpadnu{3}}vodu.
Za agresivne hemikalije, ugljovodonike, visoke temperature ili druge zahtjevne usluge, ventil treba procijeniti na osnovu kompletne specifikacije materijala i dizajna, a ne odabrati samo zato što je ekscentrični čep ventil.
Fabrika otpornih-ekscentričnih ventila sa sjedištem
Za elastični-ekscentrični čep ventil sa sjedištem, veličina ventila je samo jedan dio specifikacije. Materijal sjedišta, ocjena tlaka, materijal tijela, krajnji priključak, radni uvjeti i primjenjivi standardi utiču na to da li je ventil prikladan za servis.
Ako pripremate RFQ, pružajući kompletne uslove servisiranja unaprijed, omogućava GNEE-u da preciznije odabere konfiguraciju ventila i izbjegava probleme uzrokovane neodgovarajućim materijalom sjedišta ili ocjenom tlaka.
FAQ
Šta je elastični-ekscentrični čep ventil sa sjedištem?
To je čep ventil za četvrtinu{0}}okreta koji koristi ekscentrično postavljen čep i elastičnu zaptivnu površinu. Ekscentrični dizajn pomiče utikač od sjedišta tokom otvaranja, smanjujući trljanje i osiguravajući pouzdano zatvaranje.
Koja je glavna prednost ekscentričnog čep ventila?
Glavna prednost je smanjeno trljanje između utikača i sjedišta tokom rada. Ovo može smanjiti habanje i radni moment uz održavanje efektivnog zatvaranja.
Jesu li ekscentrični čep ventili pogodni za otpadne vode?
Da. Široko se koriste u sistemima za otpadne vode, kanalizaciju, mulj i vodu. MSS SP-108 posebno identifikuje ove usluge kao tipične aplikacije.
Može li se ekscentrični čep ventil koristiti za prigušivanje?
Neki ekscentrični čep ventili mogu se koristiti za prigušivanje ili regulaciju, ali se ne bi trebali automatski tretirati kao kontrolni ventili. Proizvođač bi trebao potvrditi prikladnost ventila za zahtijevani rad-kontrole protoka, pad pritiska, rizik od kavitacije i radnu frekvenciju.
Koji materijali za sjedište su dostupni?
Uobičajene opcije uključuju EPDM i NBR, iako mogu biti dostupni i drugi elastomeri ovisno o primjeni. Ispravan izbor zavisi od tečnosti, temperature, pritiska i hemijske kompatibilnosti.
Koji standardi pokrivaju elastične-ekscentrične čep ventile sa sjedištem?
Dva su važna standardaAWWA C517iMSS SP-108-2020. AWWA C517 se fokusira na elastične-sjedene ekscentrične ventile od lijevanog željeza-za vodu, otpadnu vodu i regeneriranu vodu, dok MSS SP-108 pokriva elastične-ekscentrične ventile od lijevanog željeza sa sjedištem u aplikacijama za vodu, otpadne vode i mulj, kanalizaciju.
Koje informacije trebam dati kada tražim ponudu?
U najmanju ruku, navedite veličinu ventila, nazivni tlak, medij, radnu temperaturu, materijal tijela, materijal sjedišta, krajnji priključak, primjenjivi standard i zahtjeve za aktuatore. Za usluge otpadnih voda ili mulja, također navedite sadržaj čvrstih tvari ili druge relevantne informacije o procesu ako su dostupne.
