Multifunkcionalni upravljački ventil vodene pumpe je uređaj za prijenos snage koji integrira funkcije zasuna, nepovratnog ventila i eliminatora vodenog udara. Sastoji se od glavnog ventila, regulacionog ventila i sistema cjevovoda, te ima tijelo ventila s direktnim{1}}protokom i strukturu dvostruke kontrolne komore. Može ostvariti multifunkcionalnu kontrolu izlaza vodene pumpe, kao što je sporo otvaranje, potpuno otvaranje, sporo zatvaranje i-isključivanje. Uglavnom se koristi u izlaznom cjevovodu pumpe za vodu visokih{5}} zgrada i drugih sistema vodosnabdijevanja kako bi se spriječio i smanjio vodeni udar, spriječio povratni tok vode kako bi se zaštitila pumpa za vodu i održala sigurnost cjevovoda.
Princip rada
(1) Kada je pumpa zaustavljena, ploča ventila je potpuno zatvorena pod statičkim pritiskom na izlaznom kraju i gornjoj komori membrane.
(2) Kada se pumpa pokrene, pritisak vode se uvodi u donju komoru kroz bajpas cijev. Glavna ploča ventila i ploča ventila za sporo{2}}otvaranje polako se otvaraju pod pritiskom vode na ulaznom kraju i donjoj komori.
(3) Pod pritiskom na ulaznom kraju, ploča ventila se podiže do svog maksimalnog otvaranja. Visina otvora je određena brzinom protoka.
(4) U trenutku kada se pumpa zaustavi, brzina protoka i pritisak naglo se smanjuju, a glavna ploča ventila počinje kliziti prema dolje pod utjecajem gravitacije.
(5) Kada se protok približi nuli, glavni ventil se zatvara. Na glavnoj ploči ventila ostavljena je rupa za ventilaciju kako bi se smanjila sila udara vodenog čekića. Između gornjeg i donjeg dijela glavne ventilske ploče formira se razlika tlaka. Pritisak vode na izlazu ventila ulazi u gornju komoru kroz bajpas cijev, gurajući potisnu ploču membrane i uzrokujući da voda iz donje komore istječe u ulaz ventila. Ploča ventila koja se sporo{5}}zatvara polako počinje da se zatvara.
(6) Ploča ventila sa sporim zatvaranjem{1}}u potpunosti zatvara otvor za ventilaciju, a ventil se vraća u početno stanje nakon što se pumpa zaustavi.
Osnovna struktura:
Ukupne dimenzije ventila su uporedive sa standardnim nepovratnim ventilom, koji se sastoji od glavnog ventila i vanjskog pribora. Glavni ventil uključuje tijelo ventila, potisnu ploču i membranu, veliku ploču ventila, ploču ventila sa sporom{1}} zatvaranjem, sjedište ventila i sklop stabla ventila. Ploča ventila koja se sporo{3}}zatvara je povezana sa potisnom pločom i membranom preko sklopa stabla ventila. Dijafragma je pritisnuta između poklopca ventila i sjedišta membrane, a kretanje membrane nagore{5}}i-nadolje pokreće ploču ventila koja se sporo{7}}zatvara da se kreće gore-dolje. Stablo ventila prolazi kroz središnji otvor velike ploče ventila, omogućavajući velikoj ploči ventila da klizi duž stabla ventila unutar određenog raspona. Obično je velika ploča ventila pritisnuta na sjedište ventila svojom vlastitom težinom, držeći ventil zatvorenim. Vanjski pribor više-funkcionalnog regulacijskog ventila pumpe za vodu instaliran je na obje strane membrane ventila i na ulaznim i izlaznim cijevima ventila. U donjoj komori membrane, spojenoj na ulaznu stranu ventila, nalazi se kontrolni ventil, filter i posebno dizajniran nepovratni ventil.
Gornja komora membrane, povezana sa izlaznom stranom ventila, sadrži samo filter i kontrolni ventil. Kretanje i položaj velike ventilske ploče i ploče ventila sa sporom{1}}zatvaranjem unutar glavnog ventila određuju promjene u radnom stanju ventila i njegovo otvaranje i zatvaranje. Vanjski dodaci i cjevovodi konstantno prenose promjene tlaka prije i poslije ventila u gornju i donju komoru unutar ventila, podijeljene dijafragmom, kontrolirajući kretanje velike ventilske ploče i ploče ventila koja se sporo-zatvara. Radna brzina velike ventilske ploče i ploče ventila sa sporom{5}}zatvaranjem može se promijeniti podešavanjem pribora, osiguravajući da su vremena otvaranja i sporog{6}}zatvaranja ventila unutar određenog raspona.
Radni pritisak:
Ovaj tip multi-funkcionalnog ventila kontrolne pumpe dostupan je u šest radnih pritisaka: 1,0MPa, 1,6MPa, 2,5MPa, 4,0MPa, 6,4MPa i 10,0MPa. Radni pritisak je veći ili jednak 0,03 MPa. Opseg srednje temperature je 0-80 stepeni. Vrijeme sporog{13}}zatvaranja je podesivo od 3 do 120 sekundi. Gubitak pritiska pri brzini protoka cevovoda od 2 m/s je manji od 0,01 MPa, a vršni udar vodenog udara manji je od 1,5 puta od radnog pritiska. Nazivni prečnici se kreću od DN50 do DN1400.

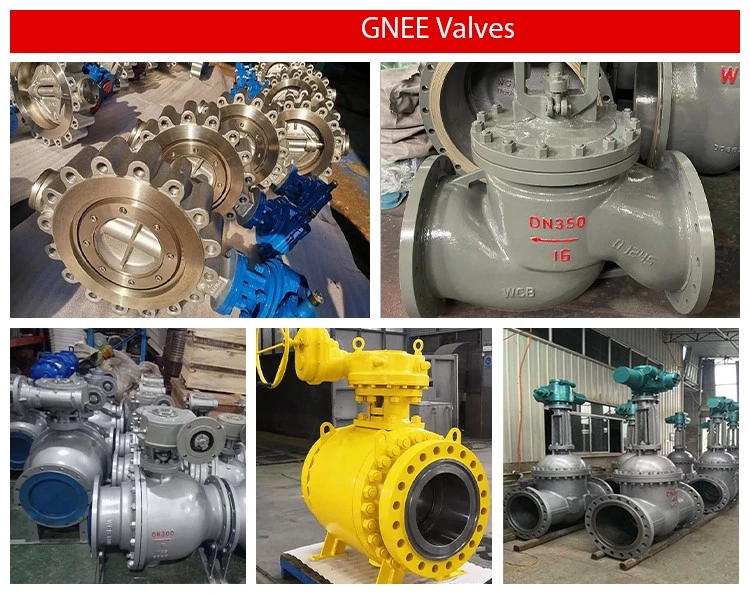

Tvornica višenamjenskih upravljačkih ventila pumpi za vodu
