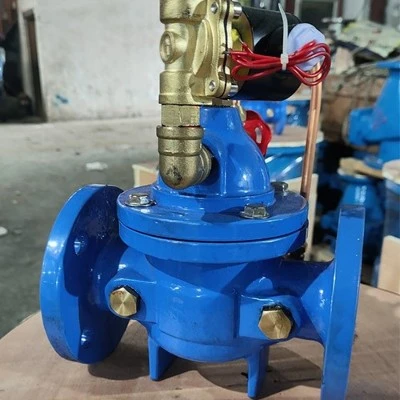

Hidraulički električni kontrolni ventil je specijalizovani ventil koji se koristi u hidrauličkim sistemima (kao što su vodosnabdevanje, drenaža, navodnjavanje i hidroelektrane) za automatsku regulaciju i kontrolu parametara kao što su brzina protoka, pritisak i nivo fluida (voda ili mešavina vode i čvrstih čestica). Automatski prilagođava otvaranje ventila tako što osjeća promjene u sistemskim parametrima kako bi održao stabilan rad sistema, što ga čini ključnim dijelom opreme u izgradnji i radu hidrotehničkih projekata.
Osnovne kontrolne funkcije
1. Regulacija i kontrola protoka
Precizna regulacija protoka: Korištenjem električnih aktuatora (kao što su motori ili servo mehanizmi) za pokretanje ventila za otvaranje, zatvaranje ili promjenu stepena njihovog otvaranja, brzina protoka tekućine u cjevovodu se prilagođava u realnom vremenu kako bi se zadovoljile precizne zahtjeve protoka sistema (npr., navodnjavanje -uštede vode, proporcija materijala u industrijskim procesima).
Dinamičko balansiranje protoka: U mrežama cjevovoda s više-ogranaka, u kombinaciji sa senzorima i kontrolnim sistemima, brzina protoka svake grane se automatski balansira kako bi se izbjegao neravnomjeran protok uzrokovan fluktuacijama tlaka (npr. centralni sistemi za klimatizaciju vode, sistemi vodosnabdijevanja i odvodnje zgrada).
2. Stabilizacija i kontrola pritiska
Redukcija i stabilizacija pritiska: Kada se koristi kao ventil za redukciju pritiska, može smanjiti uzvodnu tekućinu visokog{0}}pritiska na potreban stabilan pritisak nizvodno (npr. pritisak{3}}smanjenje dovoda vode u visokim- zgradama u gradskim vodovodnim sistemima).
Zaštita od rasterećenja pritiska: Kada sistemski pritisak premaši postavljeni prag, automatski se otvara da bi se smanjio pritisak (npr. zaštita od preopterećenja u hidrauličkim sistemima, otpuštanje nadpritiska u cevovodima za{2}}gašenje požara).
Održavanje povratnog pritiska: Održava stabilan nizvodni pritisak u sistemu zatvorene-petlje kako bi se osigurao normalan rad opreme (npr. pumpe za vodu, filteri).
3. Kontrola nivoa vode
Automatsko podešavanje nivoa vode u rezervoarima/bazenima: Preko veze sa senzorima nivoa, ventili se automatski otvaraju ili zatvaraju kada nivo vode dostigne zadatu vrednost, automatizujući skladištenje ili drenažu vode (npr. taložnici u postrojenjima za prečišćavanje otpadnih voda, kontrola dopune vode u rezervoarima za vodu u zgradama).
Sprečavanje prelijevanja ili isušivanja: Izbjegavanje nenormalnih nivoa vode zbog ljudskog nadzora, poboljšanje sigurnosti sistema (npr. rezervoari za skladištenje vode i rezervoari za vodu{2}}za gašenje požara u projektima očuvanja vode).
Automatizacija i kontrola veze
1. Kombinacija daljinskog i lokalnog upravljanja
Daljinski rad: Povezivanje na inteligentne upravljačke sisteme (npr. PLC, DCS, IoT platforme), daljinsko podešavanje otvaranja ventila ili statusa uključivanja/isključivanja putem električnih signala, pogodno za scenarije bez nadzora (npr. pametni sistemi vode, industrijske automatizirane proizvodne linije).
Lokalna ručna kontrola: Opremljena uređajima za ručni rad (npr. ručni kotači, ručke), omogućavajući hitan rad u slučaju nestanka struje ili kvarova sistema, poboljšavajući pouzdanost.
2. Više-odgovor na preklapanje sistema
Preklapanje požarnog alarma: Kada se aktivira sistem za dojavu požara, ventili protivpožarne prskalice ili vatrogasnog hidranta se automatski otvaraju, brzo pokrećući proces gašenja požara (u skladu sa standardima zaštite od požara kao što je GB 50974).
Preklapanje pokretanja/zaustavljanja pumpe: U vezi sa upravljačkim ormarom pumpe, ventili se otvaraju/zatvaraju pre pumpi kako bi se izbegao vodeni udar (nagle promene pritiska u cevovodu), štiteći cevovode i opremu.
Interlocking za uštedu energije: U HVAC sistemima, brzina protoka rashlađene vode/tople vode se automatski prilagođava na osnovu signala senzora sobne temperature kako bi se smanjila potrošnja energije (npr., kontrola-uštede energije sistema varijabilnog protoka vode).
Sigurnosna zaštita i optimizacija sistema
1. Sprečavanje vodenog udara i udara
Kroz funkciju sporog-otvaranja i sporog-zatvaranja električnog aktuatora (npr. podešavanje vremena otvaranja i zatvaranja), nagle promjene u brzini fluida unutar cjevovoda se smanjuju, sprečavajući oštećenje cjevovoda i ventila vodenim udarom (često u vodovodnim i odvodnim mrežama i mrežama grijanja).
2. Zaštita od greške i alarm
Ugrađeni-granični prekidači, senzori obrtnog momenta, itd., otkrivaju abnormalna stanja kao što su zaglavljivanje ventila, preopterećenje i nestanak struje, blagovremeno šalju alarmne signale i zaustavljaju rad kako bi spriječili eskalaciju nesreće. 3. Ušteda energije i poboljšanje efikasnosti sistema
U sistemima vodosnabdijevanja, brzina protoka se dinamički prilagođava na osnovu potražnje za vodom u stvarnom-vremenu, izbjegavajući grubu "potpuno otvorenu/potpuno zatvorenu" kontrolu tradicionalnih ventila i smanjujući potrošnju energije pumpe (npr. kombinovana primjena pumpi varijabilne frekvencije i električno kontroliranih ventila).
U industrijskim procesima, precizna kontrola parametara fluida poboljšava efikasnost proizvodnje i kvalitet proizvoda (npr. kontrola ubrizgavanja materijala u hemijske reaktore).
Tipični scenariji primjene
Urbano vodosnabdijevanje i odvodnja: Regulacija tlaka u cjevovodu, kontrola ulaza i izlaza pumpne stanice i upravljanje nivoom postrojenja za prečišćavanje otpadnih voda.
Sistemi za zaštitu od požara: Električna kontrola ventila za vodu i mokrih alarmnih ventila osigurava brzu reakciju u slučaju požara.
HVAC: Dvosmjerni-i trosmjerni-ventili na električni pogon na terminalima za klimatizaciju regulišu protok rashlađene vode kako bi se postigla kontrola sobne temperature.
Industrijski procesi: automatska kontrola korozivnih ili-tekuća sa visokim temperaturama u hemijskoj, naftnoj i energetskoj industriji.
Projekti očuvanja vode: Daljinski električno kontrolirane kapije rezervoara i sistemi za navodnjavanje poboljšavaju efikasnost korištenja vodnih resursa.
