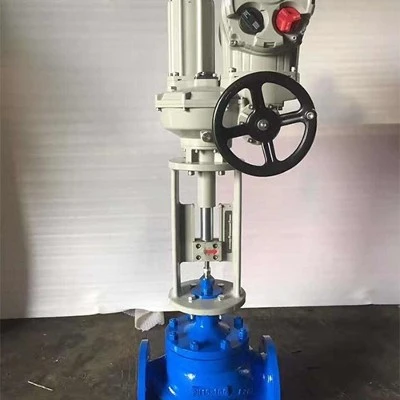

Telo-Tijelo regulacionog ventila za visoku temperaturu je napravljeno od materijala otpornih na visoke-temperature kao što su hrom-molibden čelik i nerđajući čelik. Za primjenu na ultra{4}}visokim temperaturama, može se odabrati ne-nemetalna toplinska-podstava ili posebna legura. Dizajn konstrukcije koristi strukturu tipa pregrade-sa unaprijed-rezerviranim zazorom kako bi se spriječilo zaglavljivanje zbog termičke ekspanzije, a vanjski ležajevi podržavaju pozicioniranje kapije, smanjujući opterećenje na aktuatoru.
Sistem za zaptivanje je opremljen fleksibilnim grafitnim pakiranjem otpornim na 600 stepeni, a kompozitna grafitna sjedišta ventila ili tehnologija preklapanja od visokotemperaturne legure mogu postići efikasno zaptivanje iznad 500 stepeni. Tipovi proizvoda uključuju obične-ventile od legure visoke temperature, pregradne-tipove visokotemperaturnih-ventila i ultra-visokotemperaturne-ventile sa ne-metalnim oblogama, pogodne za medije kao što su para i ulje za prijenos topline. Neki modeli podržavaju inteligentne aktuatore i dizajn kaveza ventila-za smanjenje buke, protiv-kavitacije.
GNEE Grupa je specijalizovana za proizvodnju i isporuku visoko{0}temperaturnih regulacionih ventila i pruža prilagođene usluge.
Princip rada visokog{0}}regulacionog ventila
Princip rada regulacionog ventila za visoku{0}temperaturu je primanje vanjskih kontrolnih signala, tjerajući aktuator da pomjeri jezgro ventila kako bi regulisao parametre medija visoke{1}}temperature. Njegova srž leži u postizanju precizne kontrole kroz dizajn prilagodljivosti visokim{3}}temperaturama, koji se može analizirati sa tri aspekta:
1. Mehanizam-upravljanja signalom i regulacije protoka:
Kada kontrolni sistem emituje standardni signal (kao što je struja 4-20 mA ili vazdušni pritisak od 0,02-0,1 MPa), aktuator (tip pneumatske membrane ili električni servo tip) pretvara signal u potisak, pokrećući vreteno ventila da se pomera aksijalno.
Jezgro ventila se pomiče gore-dolje unutar tijela ventila sa vretenom ventila, mijenjajući područje protoka između jezgre ventila i sjedišta ventila, čime se reguliše brzina protoka, pritisak ili temperatura medija visoke{0}}temperature (kao što je para ili ulje za prijenos topline). Na primjer, kada se signal poveća, jezgro ventila se pomiče prema gore, područje protoka se širi, a brzina protoka medija se povećava.
Kontaktirajte nas za crtanje regulacionog ventila-visoke temperature
2. Dizajn prilagodljivosti visokotemperaturnom okruženju:
Telo ventila i jezgro su napravljeni od legura otpornih na visoke-temperature (kao što su Cr5Mo i Inconel 625), sposobne da izdrže temperature iznad 600 stepeni. Zaptivna struktura (metalni mijeh ili fleksibilno grafitno pakovanje) kompenzira toplinsko širenje kroz elastičnu deformaciju, sprječavajući curenje medija. Poklopac ventila je opremljen ekspanzijskim spojem ili fleksibilnim nosačem kako bi se eliminirao napon zaglavljivanja uzrokovan razlikom u toplinskom širenju između tijela ventila i stabla ventila.
3. Termička ravnoteža i stabilnost kontrole:
Neke konstrukcije su opremljene rebrima za rasipanje topline ili vodenim-plašicama za hlađenje kako bi se kontrolirao temperaturni gradijent tijela ventila i izbjeglo lokalno pregrijavanje i deformacija. Pogon je opremljen poklopcem za toplinsku izolaciju kako bi se osigurala temperatura okoline pogonskih komponenti<80°C, preventing diaphragm aging or motor overheating failure, ultimately achieving stable regulation under high-temperature conditions.
Visoko{0}}kontrolni ventil visoke temperature Strukturne karakteristike
1. Visoka-otpornost na temperaturu: Napravljen od materijala otpornih na visoke-temperature, ventil može normalno raditi u okruženjima visokih{3}}temperatura, osiguravajući dugotrajan-stabilan rad.
2. Visoka-precizna kontrola: Napredni električni aktuator omogućava preciznu kontrolu otvaranja ventila, postižući idealnu regulaciju protoka i pritiska.
3. Niski troškovi održavanja: Ovaj ventil ima razuman dizajn, dug vijek trajanja i jednostavno održavanje, smanjujući troškove korisnika.
Visoko{0}}kontrolni ventil za visoke temperature Područja primjene
Visokotemperaturni regulacioni ventili{0}}naširoko se koriste u energetskoj, hemijskoj, naftnoj i metalurškoj industriji, posebno u sljedećim scenarijima:
1. Kotlovi za elektrane: Koriste se za kontrolu protoka pare i osiguravaju siguran rad kotla.
2. Hemijski reaktori: Koriste se u procesima hemijske proizvodnje za preciznu kontrolu protoka reaktanata i osiguravanje glatke reakcije.
3. Rafinerije nafte: Regulisanje protoka različitih medija tokom procesa prerade nafte kako bi se poboljšala efikasnost proizvodnje.
4. Termalni sistemi: Koriste se za kontrolu temperature i protoka u sistemima tople vode ili pare kako bi se osigurao efikasan rad sistema grijanja.
