Električni dvosmjerni kontrolni ventil se široko koristi u izgradnji HVAC-a, industrijske automatizacije i sistema vodosnabdijevanja i odvodnje. Podržava 0-10V ili 4-20mA ulaz upravljačkog signala i ima funkciju 联动 (interlocking) između senzora temperature, proporcionalno-integralnog kontrolera i aktuatora.
Uređaj pokreće sinhroni motor s permanentnim magnetom, opremljen nosačem od livenog aluminijuma i mehanizmom magnetnog kvačila, koji isporučuje izlaznu silu od 1000 Njutna i podržava oprugu{1}}u normalno zatvorenom stanju. Telo ventila je dostupno od livenog bakra, livenog gvožđa, livenog čelika i nerđajućeg čelika, nudeći navojne i prirubničke spojeve za prilagođavanje različitim uslovima medija. Pogon koristi strukturu metalnog zupčanika, sa niskom potrošnjom energije i niskom bukom, i može stabilno raditi u okruženjima s visokom{4}temperaturom i visokom{5}vlažnošću. Ima nominalni pritisak od 1,6 MPa i maksimalnu radnu temperaturu od 120 stepeni. Sistem za kontrolu temperature koristi senzore za praćenje parametara okoline u realnom vremenu, a kontroler kontinuirano prilagođava položaj ventila nakon poređenja vrijednosti sa zadatom vrijednosti, postižući preciznu kontrolu sa greškom protoka od ±2%.
Princip rada
1. Struktura ventila: Električni dvosmjerni kontrolni ventil se sastoji od tijela ventila, diska ventila, električnog aktuatora i kontrolera. Disk ventila se nalazi unutar kućišta ventila i otvara se i zatvara električnim aktuatorom.
2. Kontrolni signal: Kontroler prima eksterne kontrolne signale i prilagođava radno stanje električnog aktuatora u skladu sa jačinom signala, čime se kontroliše stepen otvaranja diska ventila.
3. Princip regulacije: Kada je kontrolni signal na minimalnoj vrijednosti, električni aktuator zatvara disk ventila, sprječavajući prolazak tekućine kroz tijelo ventila. Kako se kontrolni signal povećava, električni aktuator postepeno otvara disk ventila, dopuštajući tekućini da prođe. Veličina kontrolnog signala je direktno proporcionalna stepenu otvaranja diska ventila, čime se kontroliše protok i pritisak fluida.
4. Kontrola povratnih informacija: Električni dvosmjerni regulacijski ventili su obično opremljeni uređajem za povratnu informaciju koji prati poziciju diska ventila u realnom vremenu i prenosi povratne informacije kontroleru. Regulator upoređuje zadanu vrijednost i povratnu vrijednost, prilagođavajući kontrolni signal kako bi održao disk ventila u unaprijed određenom položaju, postižući preciznu regulaciju fluida.
Karakteristike i prednosti
1. Visoko-Precizna kontrola: električni dvosmjerni regulacijski ventil nudi visoku-preciznu kontrolu, omogućavajući preciznu kontrolu protoka i pritiska kako bi se zadovoljili zahtjevi različitih procesa.
2. Brzi odziv: Električni aktuator koristi naprednu tehnologiju pogona motora, pružajući brzu brzinu odziva i omogućavajući brzu reakciju signala, čime se poboljšava efikasnost proizvodnje.
3. Pouzdan i stabilan: Električni dvosmjerni kontrolni ventil se može pohvaliti pouzdanom stabilnošću. Nakon što je prošao rigoroznu kontrolu kvaliteta i testiranje, može stabilno raditi u teškim radnim okruženjima.
4. Lako održavanje: električni dvosmjerni kontrolni ventil ima jednostavnu strukturu, što ga čini lakim za rastavljanje i popravku, olakšavajući svakodnevno održavanje i upravljanje korisnicima.
5. Mogućnost daljinskog upravljanja: Električni dvosmjerni kontrolni ventil se može daljinski kontrolisati i nadgledati preko PLC-a, DCS-a i drugih kontrolnih sistema, omogućavajući korisnicima da prate i upravljaju proizvodnim procesom u realnom vremenu.

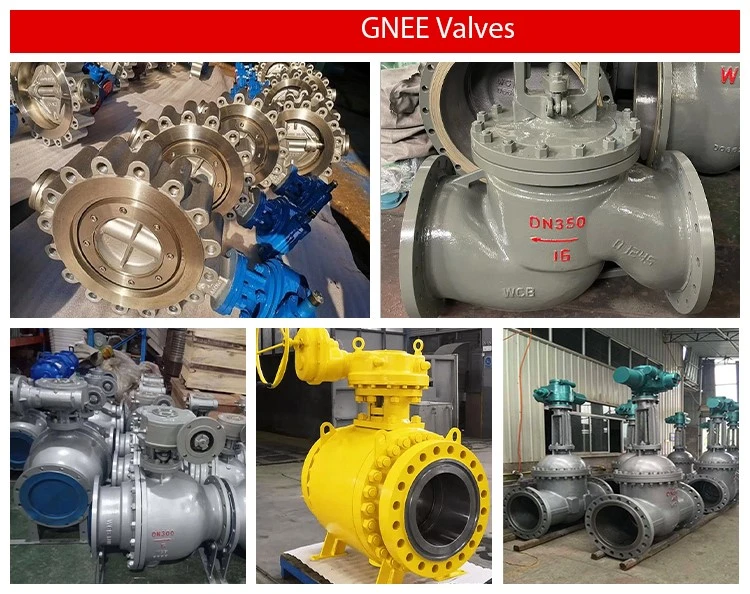

Fabrika električnih dvosmjernih ventila{0}}
