Električni trosmjerni kontrolni ventil je ventil koji pokreće električni motor. Koristi električni aktuator da prima kontrolne signale i pokreće jezgro ventila da promijeni otvor ventila, čime reguliše brzinu protoka, pritisak i temperaturu fluida u cjevovodu. Ovaj tip ventila ne zahteva eksterno napajanje ili sekundarne instrumente; umjesto toga, oslanja se na pritisak i temperaturu medija koji teče kroz sam ventil kao energiju za pokretanje automatskog rada. Istovremeno, može koristiti povratne signale sa izlaza ventila (kao što su tlak, diferencijalni tlak i temperatura) koji se prenose kroz signalnu cijev do aktuatora, dalje pokrećući disk ventila da promijeni otvor ventila za preciznu regulaciju.
Struktura i karakteristike
- Struktura tijela ventila: Telo ventila električnog trosmjernog kontrolnog ventila obično ima sferni ili cilindrični dizajn, pružajući visoke performanse zaptivanja i otpornost na habanje. Tijelo ventila sadrži sjedište ventila i jezgro ventila; otvaranje i zatvaranje jezgra ventila kontrolira protok i smjer fluida.
- Električni aktuator: Ovo je osnovna komponenta električnog trosmjernog kontrolnog ventila, koji se sastoji od električnog motora, reduktora i aktuatora. Električni aktuator reguliše tekućinu rotirajući jezgro ventila. Može automatski kontrolisati otvaranje jezgre ventila na osnovu ulaznog kontrolnog signala, čime se postiže precizna kontrola protoka fluida.
- Kontrolni sistem: Električni trosmjerni regulacijski ventili su obično opremljeni naprednim kontrolnim sistemom za primanje kontrolnih signala i pokretanje električnog aktuatora. Upravljački sistem može podesiti otvaranje jezgra ventila prema stvarnim potrebama kako bi zadovoljio zahtjeve preciznog upravljanja tekućinom. Istovremeno, može vršiti i dijagnostiku kvarova i alarme, poboljšavajući pouzdanost i sigurnost opreme.
- Zaptivna struktura: Zaptivna struktura je jedna od važnih strukturnih karakteristika električnog trosmjernog kontrolnog ventila. Između jezgra ventila i sjedišta ventila koristi se pouzdana zaptivna struktura kako bi se osiguralo dobro zaptivanje kada je ventil zatvoren. Ova zaptivna struktura se takođe može podesiti prema potrebi kako bi zadovoljila zahteve različitih radnih uslova.
- Struktura jezgra ventila: Jezgro ventila električnog trosmjernog kontrolnog ventila obično ima ravnu-prolaznu ili nagnutu strukturu. Pravo{3}}jezgro ventila može postići veći raspon regulacije protoka i pogodno je za ventile velikog -promjera; dok nagnuto jezgro ventila može postići manji raspon regulacije protoka i pogodno je za ventile malih{5}}prečnika.
Područja primjene
Električni trosmjerni regulacijski ventili imaju široku primjenu u različitim poljima, prvenstveno uključujući:
- Kontrola industrijske automatizacije: U kontroli industrijske automatizacije, električni trosmjerni ventili{0}}mogu precizno kontrolirati fluidne medije (kao što su plinovi, tekućine i para) u procesnim cjevovodima, osiguravajući da se parametri procesa (kao što su pritisak, brzina protoka, temperatura i nivo tekućine) održavaju na datim vrijednostima.
- Sistemi klimatizacije: U sistemima klimatizacije, električni trosmjerni ventili se koriste za regulaciju temperature i vlažnosti zraka, osiguravajući udobnost u zatvorenom prostoru.
- Sistemi grijanja: U sistemima grijanja, električni trosmjerni regulacijski ventili mogu regulisati protok tople vode po potrebi, čime se kontrolira temperatura grijanja i postiže ušteda energije i udobnost.
- Sistemi za ventilaciju: U ventilacionim sistemima, električni trosmjerni ventili se koriste za regulaciju protoka zraka, osiguravajući cirkulaciju zraka i ventilaciju u zatvorenom prostoru.
- Hemijska i naftna metalurgija: U oblasti hemijske i naftne metalurgije, električni trosmjerni ventili se koriste za kontrolu protoka različitih korozivnih ili ne-korozivnih medija, osiguravajući stabilnost i sigurnost proizvodnog procesa.

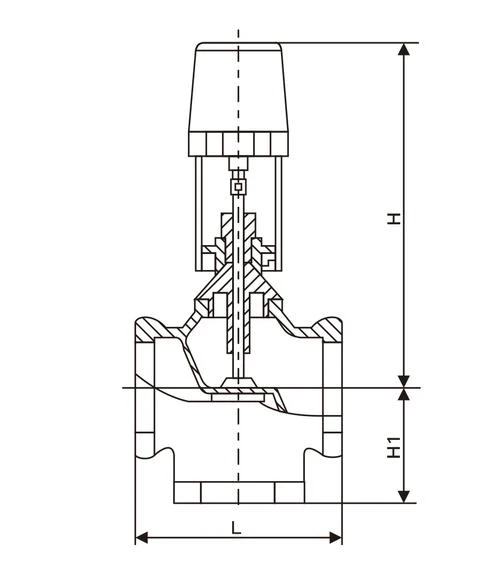

Crtež električnog trosmjernog{0}}upravljačkog ventila
