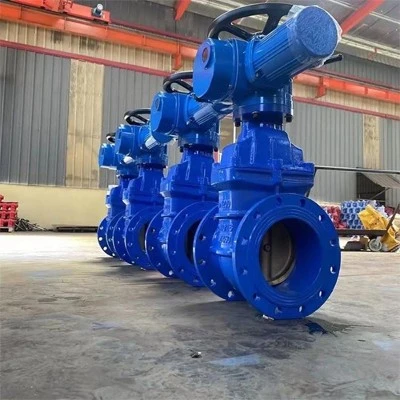

Električni zasun sa prirubnicom sastoje se od zasuna sa prirubnicom od nerđajućeg čelika i električnog aktuatora. Oni su stabilni i pouzdani u upotrebi cjevovoda, pa se stoga često koriste u cjevovodima visokog{1}}pritiska. Električni zasun s prirubnicom su zasuni s daljinskim automatskim upravljanjem. Pokrenut izvorom napajanja, vreteno ventila se pomiče gore-dolje, kontrolirajući tako otvaranje i zatvaranje zasuna. Pogodni su za različite uslove rada u cevovodnim sistemima sa nominalnim pritiscima od PN1.6-16.0MPa i radnim temperaturama manjim ili jednakim -29 stepeni -550 stepeni. Uglavnom se koriste za funkcije isključivanja ili povezivanja i općenito se ne preporučuju za regulaciju protoka medija.
Specifikacije dizajna
Standardi dizajna: API 600, API 6D, ASME B16.34, GB/T 12234
Strukturna dužina: ASME B16.10, API 6D, GB/T 12221
Standardi povezivanja: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79, HG/T 20592
Ispitivanje pritiska: API 598, GB/T 13927, JB/T 9092
Pritisak-Ocjena temperature: ASME B16.34, GB/T 12224
Karakteristike
1. Kapija ima dvije zaptivne površine koje formiraju klinasti oblik. Ugao klina varira u zavisnosti od parametara ventila, ali je obično 5 stepeni.
2. Princip zaptivanja klinastog zasun ventila zasniva se na čvrstom spoju između dvije zaptivne površine na klinastoj kapiji-i dvije zaptivne površine na tijelu ventila, čime se postiže zaptivanje.
3. Na osnovu različitih metoda otvaranja i zatvaranja kapije pomoću vretena ventila, klinasti zasun se mogu podijeliti na zasun sa uzlaznim vretenom (zasun koji se diže) i ne- zasun koji se ne diže (zasun sa rotirajućim vretenom).
4. Na osnovu različitih oblika strukture kapije, klinasti zasuni se mogu podijeliti na elastične zasune i krute zasune.
5. Telo ventila je liveno, a telo ventila i poklopac su spojeni vijcima. Srednja prirubnica koristi spiralno namotanu brtvu; metalni prstenasti priključci mogu se koristiti i kada kupci imaju posebne zahtjeve.
6. Glatki put protoka i nizak koeficijent protoka. Zaptivne površine su manje podložne eroziji i koroziji iz medija.
7. Brtvene površine su napravljene od legiranog čelika ili tvrde legure, nudeći dobru otpornost na habanje i otpornost na ogrebotine. 8. Koristi fleksibilno grafitno pakovanje, osiguravajući pouzdano zaptivanje i lak, fleksibilan rad.
9. Neograničen smjer protoka medija, bez turbulencije ili smanjenja pritiska.
10. Jednostavan oblik, kratka strukturna dužina, laka izrada i širok spektar primjena.
Prednosti električnih zasunskih ventila:
1. Nizak otpor fluida: Unutrašnji prolaz medijuma tela ventila je ravan, a smer protoka medijuma se ne menja kada protiče kroz zasun.
2. Minimalna erozija i korozija površine zaptivanja od strane medija.
3. Jednostavan oblik, jednostavan za proizvodnju i širok spektar primjena.
4. Pouzdano otvaranje i zatvaranje: Smer kretanja kapije je okomit na smer protoka medija tokom otvaranja i zatvaranja.
5. Općenito neograničen smjer protoka medija: medij može teći s bilo koje strane zasuna u bilo kojem smjeru.
