Ispušni ventil tipa sastava ima cilindrično tijelo ventila, koje uglavnom sadrži set kuglica, šipki i čepova od nehrđajućeg čelika. Ovaj ventil se ugrađuje na izlazu pumpe ili u vodovodnom i distributivnom cjevovodu kako bi se uklonile velike količine zraka nakupljene u cijevi, ili da bi se male količine zraka nakupljene na višim tačkama cjevovoda ispustile u atmosferu, čime se poboljšava efikasnost cjevovoda i pumpe. Nadalje, u slučaju negativnog tlaka u cjevovodu, ovaj ventil brzo uvlači vanjski zrak kako bi zaštitio cjevovod od oštećenja uzrokovanih negativnim tlakom.
Princip rada ispušnog ventila tipa sastava
Kada se gas prelije iz sistema, on se diže duž cijevi i na kraju se akumulira na najvišoj tački sistema. Na ovoj najvišoj tački se obično instalira ispušni ventil tipa kompozicije. Kada plin uđe u komoru ventila, akumulira se na vrhu. Kako se količina gasa povećava, pritisak raste. Kada pritisak gasa premaši pritisak sistema, gas izaziva pad nivoa vode u komori, uzrokujući da se plovak spusti i otvori izduvni otvor. Nakon što se gas iscrpi, nivo vode raste, a plovak se diže, zatvarajući izduvni otvor. Slično, kada se u sistemu pojavi negativan pritisak, nivo vode u komori ventila opada, a izduvni otvor se otvara. Budući da je vanjski atmosferski tlak veći od tlaka u sistemu, atmosferski zrak ulazi u sistem kroz izduvni otvor, sprječavajući štetne efekte negativnog tlaka. Zatezanjem poklopca ventila na tijelu ventila zaustavlja se odzračivanje izduvnog ventila. Obično bi poklopac ventila trebao biti u otvorenom položaju. Ispušni ventil se također može koristiti u kombinaciji sa izolacijskim ventilom za lakše održavanje ispušnog ventila kompozitnog tipa.
Tehnički parametri
Nazivni pritisak:1.0-1.6MPa
Nazivni prečnik: DN25-32mmls navojni spoj
DN50-200mm Za prirubnički priključak
Primjenjivi medij: voda, ulje i korozivna tekućina, itd
Primjenjiva temperatura: 0-100 stupnjeva
Standardi prirubnice: GB/T17241.6 GB/T 9113
Standard ispitivanja: GB/T 13927 API598
Obično crtanje instrukcija

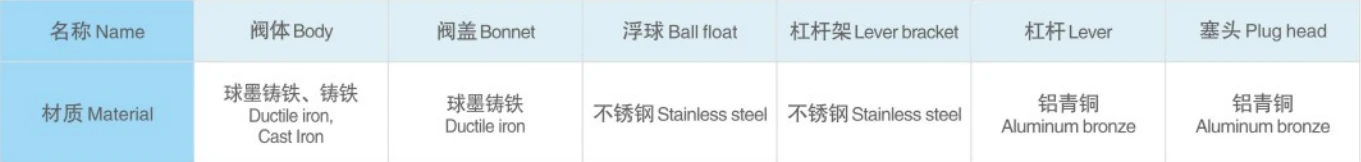

Materijali glavnih delova

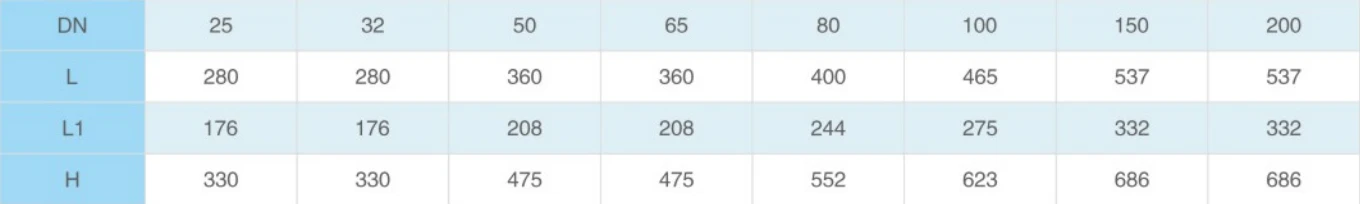

Glavne dimenzije eksternog priključka
