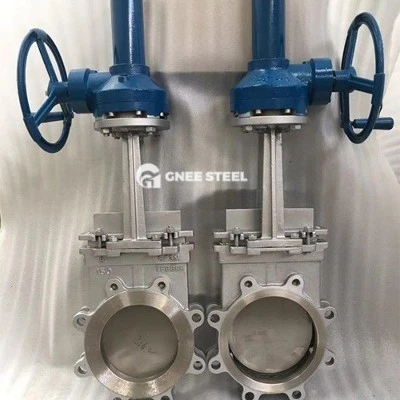

Zasun od nerđajućeg čelika sa konusnim zupčanikom, napravljen od nerđajućeg čelika i sa dizajnom pogona sa konusnim zupčanikom, ima nisku otpornost na tečnost i jaku otpornost na eroziju medija na površini zaptivanja. Njegov proces otvaranja i zatvaranja je bez napora, a smjer protoka medija je neograničen, održavajući stabilan pritisak tekućine. Ukupna struktura je jednostavna i kompaktna, sa odličnom produktivnošću, što je čini pogodnom za potrebe kontrole fluida u različitim industrijskim scenarijima.
Osnovna struktura i princip rada
Transmission Method
Koristi se mehanizam za prijenos konusnog zupčanika (spiralni konusni zupčanik). Rotiranje konusnog zupčanika preko ručnog kotača ili pogonskog uređaja pokreće vreteno ventila da se podiže i spušta okomito, kontrolirajući tako otvaranje i zatvaranje kapije. Ovaj dizajn pretvara horizontalno rotacijsko kretanje u vertikalno linearno kretanje, čineći rad lakšim i pogodnim za okruženja-ograničenim prostorom.
Gate Design
Vertikalno kretanje: kapija se pomiče okomito duž kanala fluida, mijenjajući površinu poprečnog{0}}poprečnog presjeka kanala kako bi se kontrolisala brzina protoka.
Metoda zaptivanja: Dizajn otvaranja i zatvaranja bez razmaka koristi se između kapije i sjedišta ventila, podržavajući dvosmjerno zaptivanje kako bi se spriječilo curenje medija. Neki modeli koriste integriranu gumenu brtvu ili tehnologiju zavarivanja od tvrde legure za povećanje otpornosti na habanje i otpornost na koroziju.
Struktura tijela ventila
Ravno{0}}donje tijelo ventila: dno je u ravnini sa cjevovodom, sprečava akumulaciju krhotina i pogodno je za medije koji sadrže čvrste čestice kao što su kanalizacija i mulj.
Otporna kapija: Neki modeli koriste elastičnu strukturu kapije, koja kompenzira habanje površine brtvljenja kroz vlastitu deformaciju, produžavajući vijek trajanja.
Tehnički parametri i indikatori učinka
Nominalni prečnik: DN50-DN1200 (neki modeli podržavaju veće prečnike).
Nominalni pritisak: 1.0MPa-32.0MPa (neki modeli visokog pritiska mogu dostići i preko 40MPa).
Primjenjiva temperatura:
Standardni modeli: -20 stepeni ~80 stepeni (meki pečat).
Visokotemperaturni modeli: Manji ili jednaki 593 stepena (tvrdo zaptivanje, kao što je zavarena površina za brtvljenje od tvrde legure).
Osnovne prednosti
Rad bez napora: Mehanizam prijenosa sa konusnim zupčanikom pojačava obrtni moment, smanjujući moment otvaranja i zatvaranja, podržavajući rad jedne{0}}osobe.
Pouzdano zaptivanje: Dvosmerni dizajn zaptivanja u kombinaciji sa zaptivnim prstenovima od tvrde legure ili gume prilagođava se visokom pritisku, visokoj temperaturi i korozivnim medijima.
Prilagodljivost za široke medije:
Pogodno za čiste medije kao što su voda, para, plin i naftni proizvodi.
Kroz posebne dizajne (kao što su kapije u obliku noža-i čvrste brtve), može podnijeti teške otpadne vode, celulozu i kašu koja sadrži čestice i vlakna.
Kompaktna struktura: prirubnički spoj ili struktura tipa wafer-, koja zahtijeva minimalan prostor za instalaciju i olakšava održavanje.
Scenariji aplikacija
Komunalni i vodoprivredni projekti: Mreže vodosnabdijevanja i odvodnje, postrojenja za prečišćavanje otpadnih voda, sistemi za navodnjavanje.
Industrijski sektor:
Petrohemijska industrija: Prekid medija u cevovodu i kontrola protoka.
Elektroprivreda: Cjevovodi napojne vode i pare za kotlove.
Rudarstvo i metalurgija: Cjevovodi za transport gnojnice i šljake.
Papirna i prehrambena industrija: kontrola izlaza celuloze i silosa.
