Šta je kuglični ventil sa pužnim zupčanikom

Kuglasti ventil s pužnim zupčanikom je ventil koji se otvara i zatvara rotacijom kugle koju pokreće pužni zupčanik. Kuglica je element za zatvaranje i rotira se oko središnje linije tijela ventila kako bi kontrolirala smjer protoka medija. Uglavnom se koristi za-isključivanje, distribuciju i podešavanje smjera protoka u cjevovodnim sistemima. GNEE Group je profesionalni proizvođač kugličnih ventila sa pužnim zupčanicima.Kontaktirajte nas za najnoviji cjenik.

Kuglasti ventil s pužnim zupčanikom Materijali glavne komponente:

I. Osnovna struktura kugličnog ventila s pužnim zupčanikom

Pužni mehanizam

Ovaj mehanizam pretvara rotaciono kretanje ručnog točka ili električnog aktuatora u rotaciju lopte za 90 stepeni, čime se postiže otvaranje i zatvaranje.

Svojstvo samozaključavanja puža (ugao nagiba manji od ekvivalentnog ugla trenja između spojnih zubaca) osigurava mehaničko zaključavanje kada je ventil zatvoren, sprječavajući rotaciju stabla ventila zbog pritiska medija i poboljšavajući sigurnost.

Ball Design

Puna-loptica: Prečnik kanala je u skladu sa unutrašnjim prečnikom cijevi, što rezultira skoro-nultim otporom protoka, pogodno za aplikacije sa malim-otporom kao što su cjevovodi na dugim{3}}razmacima.

Otvoreni kuglasti ventil u obliku slova V-: Kuglični kanal je u obliku slova V-, mijenja površinu protoka tokom rotacije kako bi se postigla regulacija protoka. Obično se koristi u preciznim kontrolnim procesima kao što su hemijsko određivanje i termička regulacija.

Meka zaptivka: Napravljena od materijala kao što su guma i PTFE, nudi odlične performanse zaptivanja i pogodna je za medije na niskim-temperaturama, niskim-pritiscima (kao što su voda i para).

Čvrsto brtvljenje: kugla i sjedište koriste metal-za-metal ili metal-zaptivku, otpornu na visoke temperature i pritiske, pogodnu za medije na visokim{3}}ima kao što su gas za raspršivanje nafte ili mediji koji sadrže čestice (kao što je kaša).

II. Princip rada kugličnog ventila sa pužnim zupčanikom

Proces otvaranja

Okretanjem ručnog kotačića u smjeru suprotnom od kazaljke na satu dolazi do pomicanja stabla ventila u suprotnom smjeru, a donja ugaona ravnina odvaja loptu od sjedišta ventila.

Stabljika ventila nastavlja da se diže, u interakciji sa vodećim klinom u spiralnom žljebu, uzrokujući da se kuglica rotira bez trenja u potpuno otvoren položaj.

Proces zatvaranja

Okretanje ručnog točka u smjeru kazaljke na satu spušta vreteno ventila, uzrokujući da lopta napusti sjedište ventila i počne se okretati.

Stablo ventila, vođeno vodećim klinom, rotira se za 90 stepeni sinhrono sa loptom. Konačno, mehaničko klinanje čvrsto pritiska loptu na sjedište ventila, postižući potpuno zaptivanje.

Funkcija{0}}samočišćenja:

Kada se kuglica nagne od sjedišta ventila, medij ravnomjerno teče duž površine zaptivanja 360 stepeni, sprečavajući taloženje čestica, smanjujući rizik od kamenca i produžavajući životni vek zaptivke.

III. Karakteristike performansi kugličnog ventila s pužnim zupčanikom

• Nizak otpor fluida: koeficijent otpora je jednak koeficijentu cijevi iste dužine, a dizajn s punim-provrtom dodatno smanjuje pad pritiska.
• Brzo otvaranje i zatvaranje: Otvaranje i zatvaranje se može završiti samo sa rotacijom od 90 stepeni, što zahteva mali radni moment, što ga čini posebno pogodnim za ručni rad.
• Pouzdano brtvljenje:
• Meke zaptivke su pogodne za niske temperature i nizak pritisak, dok tvrde brtve podnose visoke temperature i visoki pritisak.
• Neki modeli su usklađeni sa međunarodnim standardima zaštite od požara kao što su API 607 ​​i API 6FA, održavajući brtvu čak i u slučaju požara.
• Lako održavanje: dizajn gornjeg{0}}ulaza omogućava direktno rastavljanje kugle i brtvi bez potrebe za potpunim uklanjanjem cjevovoda, skraćujući vrijeme zastoja.
• Sigurnosni dizajn: Provodljive opruge ili premazi postavljeni su između kugle i stabla ventila, te između stabla ventila i tijela ventila, kako bi se spriječilo nakupljanje statičkog elektriciteta koji bi mogao uzrokovati varnice. Pogodno za zapaljive i eksplozivne medije (kao što je prirodni gas).

IV. Scenariji primjene kugličnih ventila s pužnim zupčanikom

• -Cjevovodi za velike udaljenosti: kuglasti ventili za-pune turbine se koriste za zatvaranje-glavnog cjevovoda. Njihov nizak otpor protoka poboljšava efikasnost transporta (npr. koeficijent otpora protoka ventila DN1200 u gasovodu Zapad-Istok je manji ili jednak 0,1).
• Jedinice za preradu nafte: Kuglasti ventili za turbine sa tvrdim{0}}brtvom izdržavaju koroziju od plinova pirolize na visokim temperaturama. Modeli otvaranja u obliku slova V- omogućavaju regulaciju protoka i optimizuju kontrolu procesa (npr. tačnost kontrole ±1% u Zhenhai Refining & Chemical jedinici).
• Rukovanje korozivnim medijima: Kuglasti turbinski ventili napravljeni od materijala otpornih na koroziju-kao što su Hastelloy i legure titana koriste se za rukovanje visoko korozivnim tekućinama kao što su dušična kiselina i octena kiselina.
• Visoki{0}}procesi rizika: Vatrootporni i anti-statički dizajni ispunjavaju propise o hemijskoj sigurnosti kako bi se spriječile eksplozije.
• Parni sistem: Kuglasti ventili turbine sa visoko-temperaturom i visokim-pritiskom regulišu protok pare. Modeli mekih-zaptivki su pogodni za paru srednjeg i niskog-pritiska, dok se modeli sa tvrdim-zaptivkama koriste u superkritičnim jedinicama (npr. Superkritične jedinice State Grid na 630 stepeni /25MPa sa stopom curenja ventila manjom ili jednakom 0,01%).
• Prijevoz gnojnice: turbinski kuglasti ventili otporni-na habanje rukovode sa visoko-koncentracijom gnojiva. Modeli otvora u obliku slova V- regulišu protok i sprečavaju blokadu cjevovoda.
• Mreža za grijanje: Izolirani kuglasti ventili turbine smanjuju gubitak topline, a produženi dizajn stabla ventila olakšava rad iznad{0}}zemlja nakon podzemne instalacije.

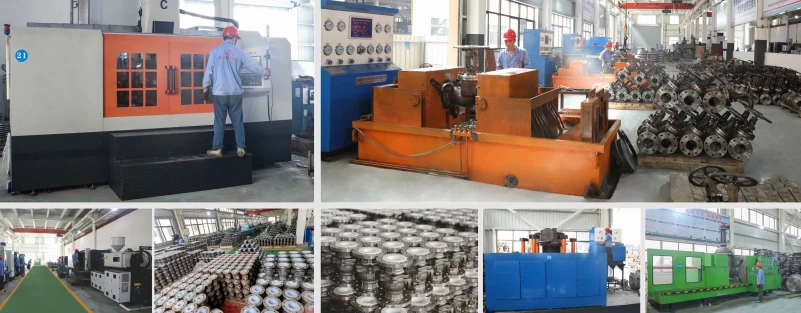

Tvornica kugličnih ventila s pužnim zupčanikom GNEE

GNEE Grupa proizvodi stotine tipova ventila.Kontaktirajte nas za listu proizvoda ventila.
