V{0}}Otvorni kuglični ventil

A Kuglasti ventil sa V portomje posebna vrsta kugličnog ventila, čija je osnovna karakteristika zarez u obliku slova V- u prolazu protoka jezgra ventila (kuglice). Za razliku od običnih kugličnih ventila s punim-ili smanjenim{3}}otvorom, dizajn zareza u obliku slova V- daje ovom ventilu superiorne performanse u regulaciji protoka.

Kada se ventil otvori, dok vreteno ventila rotira kuglicu, zarez u obliku slova V- se postepeno poravnava sa prolazom protoka cijevi, uzrokujući da se površina poprečnog-presjeka kroz koju fluid prolazi mijenja linearno ili za jednaki postotak, čime se postiže precizna kontrola brzine protoka medija. Ova karakteristika čini da se kuglični ventili tipa V- široko koriste u industrijskim sistemima koji zahtijevaju preciznu regulaciju, kao što su oni u hemijskoj, papirnoj, vodenoj, energetskoj i metalurškoj industriji.

GNEE Grupa proizvodi ventile već 18 godina i pružila je rješenja ventila kupcima u više od 150 zemalja i regija širom svijeta.Prilagodite svoj ventil – započnite konsultacije o dizajnu!

V-Tehnički parametri porta kugličnog ventila

Veličina: DN25~ DN500 (1″ ~ 20″)
Pritisak: ANSI 150LB ~ 900LB
Oblici priključka: Prirubnički priključak
Materijal: A216-WCB, A351-CF8, A351-CF8M
Pakovanje: PTFE, fleksibilni grafit
Nivo temperature pritiska: -20 ~ 350 stepeni

Karakteristike kuglastog ventila sa V portom

Dizajn zareza u obliku slova V-

AV-urez je formiran na jednoj strani jezgra kugle, stvarajući klinasti-efekat smicanja sa metalnim sjedištem ventila. Kako se jezgro kugle rotira, područje protoka između zareza u obliku V- i sjedišta ventila se kontinuirano mijenja, postižući regulaciju protoka. Ovaj dizajn daje ventilu mogućnost samočišćenja-odsjecajući vlaknaste nečistoće i sprječavajući nakupljanje medija.

Fiksna struktura lopte

Fiksni dizajn kuglice sprječava kretanje lopte pod pritiskom, smanjujući trenje i habanje i produžavajući vijek trajanja. Sjedalo ventila je opružno-opterećeno, što osigurava pouzdano zaptivanje sa stopom curenja manjom ili jednakom 10⁻⁶ × nazivni koeficijent protoka.

Ekscentrična struktura i tretman očvršćavanja

Neki modeli (kao što je V1000V regulacioni kuglasti ventil sa tvrdom zaptivkom-tip V-) imaju ekscentrični dizajn. Površina jezgra kugle je tretirana tvrdim hromiranim slojem, ionskim nitriranjem ili nadzvučnim raspršivanjem kako bi se poboljšala površinska tvrdoća i poboljšala otpornost na habanje i koroziju.

Nacrti kuglastih ventila tipa V- prilagođeni saudijskom kupcu

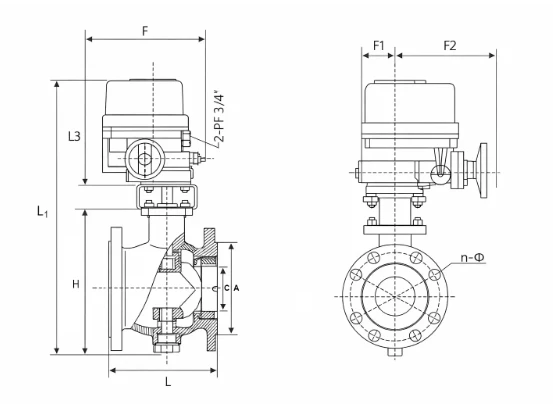

Kuglasti ventil s V priključkom Glavne ukupne dimenzije:

Dimenzije prirubnice – PN16 (nacionalni standard)

Kuglični ventil sa V portom Prednosti performansi

Sposobnost precizne kontrole

Karakteristika protoka je približno jednaka procentualno, sa podesivim omjerom od 100:1 do 300:1, pružajući preciznu kontrolu u širokom rasponu radnih uslova. Na primjer, u farmaceutskoj industriji, osigurava stalan protok tekućine kako bi se zadovoljili strogi zahtjevi za doziranje.

Nizak otpor i visok kapacitet protoka

Aerodinamičan dizajn kućišta ventila smanjuje otpor tečnosti i obezbeđuje visok kapacitet protoka, omogućavajući ekonomičan rad sa manjim veličinama ventila. Istovremeno, dvostruka-konstrukcija ležaja smanjuje početni moment, osiguravajući osjetljivost i mehaničku stabilnost.

Media Resistance
Pogodno za medije koji sadrže vlakna, male čvrste čestice i kašu, kao što su pulpa, kanalizacija i mineralna kaša. Sila smicanja ureza u obliku slova V- efikasno sprječava začepljenje i izbjegava zaglavljivanje ventila.

Zaptivanje i pouzdanost

Metalna čvrsta zaptivna struktura u kombinaciji sa elastičnim sjedalom za brtvljenje uz pomoć pritiska-osigurava-dugotrajno brtvljenje. Telo ventila je integralna struktura visoke krutosti, koja smanjuje rizik od vanjskog curenja, a na rad ne utiče pritisak u cjevovodu.
