Podzemni potpuno zavareni kuglasti ventil za servis zakopanog cjevovoda

Podzemni potpuno zavareni kuglasti ventilje izolacijski ventil cjevovoda dizajniran za ukopanu ili direktnu{0}}ukopanu instalaciju. Njegova zavarena konstrukcija tijela smanjuje broj vanjskih vijčanih spojeva, dok produženo vreteno omogućava upravljanje i održavanje ventila odozdo.

Ovi ventili se obično razmatraju za cjevovode prirodnog gasa, gradske gasne mreže, sisteme daljinskog grijanja, naftovode i komunalne cjevovode gdje su važni pouzdano zatvaranje, mali rizik od vanjskog curenja i ograničena površinska infrastruktura.

Šta je podzemni potpuno zavareni kuglični ventil?

Podzemni potpuno zavareni kuglični ventil je kuglasti ventil sa zavarenom graničnom konstrukcijom pod pritiskom-namijenjen za podzemnu ili direktnu-ukopanu uslugu.

Za razliku od konvencionalnog kuglastog ventila s prirubnicom, tijelo se ne oslanja na vanjsko vijčano tijelo ili spojeve poklopca. Ovo smanjuje potencijalne vanjske puteve curenja i uklanja izložene prirubničke spojeve koji bi inače mogli zahtijevati zaštitu u zakopanom okruženju.

Ventil se može isporučiti sa produženim vretenom, mjenjačem ili drugim radnim rasporedom tako da se ventilom može upravljati sa pristupne tačke-na nivou zemlje.

Potpuno zavareni kuglasti ventili se obično koriste kao izolacijski ventili, a ne kao prigušni ventili.

Podzemni potpuno zavareni kuglični ventil Tehničke specifikacije

Tipične konfiguracije napajanja uključuju:

Kombinacija pritiska{0}}stvarne veličine mora biti potvrđena u skladu sa tehničkim podacima ventila i važećim standardom dizajna. Asortiman proizvoda ne treba tumačiti kao da je svaka nominalna veličina dostupna za svaki nazivni pritisak.

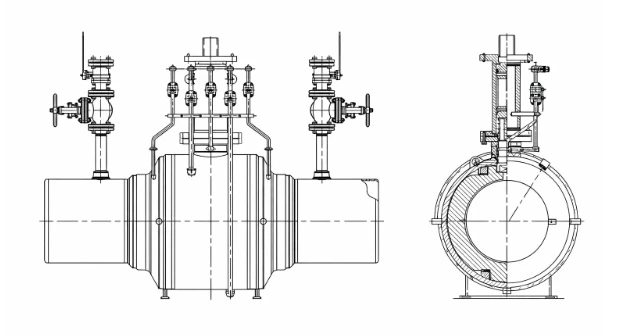

Prilagođeno-dizajnirani crteži podzemnog potpuno zavarenog kuglastog ventila za kupca u UAE

podzemni potpuno zavareni kuglasti ventil Glavna ukupna dimenzija: (mm)

Component Materials

Sljedeća konfiguracija je primjer zasnovan na specifičnom dizajnu proizvoda. Stvarni materijali se mogu mijenjati ovisno o veličini ventila, klasi tlaka, temperaturi i servisnom mediju.

Tačnu listu materijala treba izdati uz tehnički list ventila ili odobreni crtež. Ne treba ga tretirati kao univerzalnu specifikaciju materijala za svaki podzemni potpuno zavareni kuglasti ventil.

Strukturne karakteristike

1. Potpuno zavareno, integralno oblikovano tijelo

Tijelo ventila je izrađeno od istog materijala kao i cjevovod (ugljični čelik ili nehrđajući čelik) i integralno zavareno, eliminirajući vijčane veze i potpuno sprječavajući vanjsko curenje. U poređenju sa kugličnim ventilima od lijevanog-čelika s prirubnicom, ovo smanjuje tri potencijalna mjesta curenja, eliminiše defekte kao što su rupe od pijeska i pore u livenom tijelu i produžava vijek trajanja cjevovoda. Budući da su tijelo i cijev isti materijal, izbjegava se rizik od pucanja šava zbog neravnomjernog naprezanja, a ventil se prilagođava zahtjevnim okruženjima kao što su seizmičke zone i promet vozila.

2. Prošireni dizajn stabljike

Stabljika se proteže do bunara za rad na tlu, podržavajući rad iznad-zemlja bez velikih ventilskih komora - samo su mali plitki bunari potrebni za održavanje, čime se štedi više od 30% troškova izgradnje. Podesiva dužina stabljike prilagođava se različitim dubinama zakopavanja za prečnike od DN15 do DN1200.

3. Visoko{1}}precizan sistem kuglica i zaptivanja

Lopta je mašinski obrađena pod kompjuterski{0}}kontrolisanim mjerenjem, osiguravajući visoku preciznost i nesmetan rad-bez smetnji. Zaptivni prsten koristi PTFE + 25% ugljičnih-kompozitnih vlakana u kombinaciji sa diskovnom-strukturom sjedišta opruge koja automatski kompenzuje promjene temperature i pritiska, održavajući dugotrajno-nulto curenje. Ventil je prošao API 6D test curenja, što potvrđuje pouzdane performanse zaptivanja.

Prijave

• Gradsko snabdevanje gasom:direktno ukopavanje štedi urbani prostor; u kombinaciji sa katodnom zaštitom, ventil se prilagođava vlažnom podzemnom okruženju. Primjenjuje se na izlazne plinovode, glavne vodove i ogranke dovodnih cjevovoda, osiguravajući sigurno-isključivanje.
• Mreže grijanja:dvosmjerno zaptivanje rješava probleme-fluktuacije pritiska u sistemima grijanja u obliku prstena{1}}, smanjujući gubitak topline za više od 15%. Pogodno za velike cjevovode topline, glavne vodove, grane i krugove{4}}izmjenjivača topline.
• Petrohemijska industrija:sigurno{0}}isključivanje visoko korozivnih medija u reaktorima, rezervoarima za skladištenje i prijenosnim cjevovodima; Opcije sa-otpornim na eksploziju (ATEX).
• Industrijska oprema:čeličane - cjevovodi za tečnost, izduvni-gas, plin i toplinu-i gorivo{3}; nuklearne i termoelektrane - brzo zatvaranje visokotemperaturnih parovoda-sa vremenom odziva ne dužim od 3 sekunde.
• Industrija topljenja:plinovode visoke peći, gdje ventil održava stabilne performanse brtvljenja pod visokim-uslugom (izaberite materijal tijela i ocjenu sjedišta prema stvarnoj temperaturi plina i važećoj šifri).

Inspekcija i testiranje

Za ukopane cevovodne ventile, inspekcija treba da obuhvati i integritet pritiska i funkcionalne performanse.

Ovisno o primjenjivom standardu i specifikaciji kupovine, inspekcija može uključivati:

Shell Test

Granica pritiska se ispituje pod specificiranim hidrostatičkim uslovima ispitivanja.

Test sjedišta

Sjedala ventila su ispitana na curenje prema primjenjivoj proceduri ispitivanja.

Pregled karoserije i zavara

Za zavarene{0}}konstrukcije karoserije, zahtjevi za inspekciju mogu uključivati ​​vizuelni pregled i NDE specificiranih zavarenih spojeva.

Moguće NDE metode uključuju:

radiografsko testiranje (RT)

ultrazvučno ispitivanje (UT)

Ispitivanje magnetnim česticama (MT)

Ispitivanje penetrantima tečnosti (PT)

Tačan NDE opseg treba da bude definisan važećim standardom i specifikacijom projekta.

Verifikacija materijala

Certifikate materijala treba pregledati u odnosu na odobrenu listu materijala.

PMI može biti potreban za nehrđajući čelik, komponente od legura ili druge kritične materijale.

Funkcionalno testiranje

Sklop ventila i aktuatora treba provjeriti na:

Operacija otvaranja i zatvaranja

Radni moment

Indikacija položaja

Krajnji prekidači

Funkcija isključivanja u nuždi, gdje je primjenjivo

Ako se isporučuje pneumatski ili električni aktuator, ispitivanje aktuatora treba uključiti u dogovoreni plan inspekcije.

podzemna fabrika potpuno zavarenih kuglastih ventila

‌24/7 Valve podrška – razgovarajte s našim timom sada!

FAQ

Šta je podzemni potpuno zavareni kuglasti ventil?

To je kuglasti ventil dizajniran za ukopanu instalaciju cjevovoda, obično koristeći zavareno tijelo i produženo vreteno ili radni raspored koji omogućava da se ventilom upravlja odozgo.

Zašto se potpuno zavareni kuglični ventili koriste pod zemljom?

Zavareno tijelo smanjuje vanjske vijčane spojeve i povezane puteve curenja i može biti pogodno za ukopanu konstrukciju cjevovoda. Konačna prikladnost zavisi od dizajna ventila, sistema premaza, uslova ukopa i zahteva projekta.

Može li se potpuno zavareni kuglasti ventil direktno ukopati?

Da, pogodni potpuno zavareni kuglični ventili mogu biti dizajnirani za direktno ukopavanje. Međutim, direktnu-prikladnost za ukopavanje treba potvrditi na osnovu dizajna proizvođača, sistema premaza, rasporeda produžetka stabljike i specifikacije projekta, a ne pretpostavljati samo iz naziva ventila.

Koji se standardi koriste za podzemne potpuno zavarene kuglaste ventile?

API 6D i ISO 14313 su važni standardi za kuglaste ventile za cjevovode. Kineski projekti također mogu specificirati GB/T 12237 za čelične kuglične ventile i GB/T 26480 za inspekciju i testiranje. Drugi standardi se mogu primijeniti na dimenzije, krajeve za zavarivanje, prirubnice, aktuatore i instalaciju cjevovoda.

Da li je API 6D isto što i ISO 14313?

Oni su usko povezani standardi za cevovodne ventile, ali ih ne treba jednostavno tretirati kao zamenljive. ISO 14313:2025 navodi da dopunjuje API 6D 25. izdanje s dodatnim zahtjevima.

Koja je razlika između A105 i WCB-a?

ASTM A105 je specifikacija kovanog ugljeničnog čelika za komponente koje sadrže pritisak{1}}, dok je ASTM A216 WCB od livenog ugljeničnog čelika. To su različite specifikacije materijala i ne treba ih navoditi kao ekvivalentne materijale karoserije.

Koji materijal sjedišta je najbolji za podzemni kuglasti ventil?

Ne postoji najbolji materijal za sjedište. PTFE, ojačana PTFE, PEEK, najlonska i metalna sjedišta mogu biti pogodna za različite pritiske, temperaturu i srednje uslove. Sjedalo treba odabrati na osnovu stvarnih uslova rada i projektne specifikacije.

Za šta se koristi produžena stabljika?

Prošireno vreteno omogućava upravljanje podzemnim ventilom iznad zemlje. Potrebna dužina produžetka treba biti zasnovana na elevaciji središnje linije ventila, dubini ukopavanja i radnom rasporedu.

Da li je za potpuno zavareni kuglasti ventil potrebna komora ventila?

Nije nužno. Direktno zakopavanje može smanjiti potrebu za konvencionalnom velikom ventilskom komorom, ali stvarna instalacija i dalje mora osigurati odgovarajući pristup za rad, inspekciju i održavanje vretena, aktuatora, odvoda, ventila i drugih potrebnih komponenti.

Da li je potpuno zavareni kuglasti ventil pogodan za prirodni plin?

Da, potpuno zavareni kuglični ventili se obično koriste za izolaciju gasovoda. Ventil treba biti specificiran u skladu sa važećim standardima za cjevovod i ventile, tlakom i temperaturom, materijalom sjedišta, zahtjevima za{1}}sigurnost od požara, zaštitom od korozije i zahtjevima aktuatora.

Može li se podzemni kuglasti ventil koristiti za prigušivanje?

Kuglasti ventili se općenito biraju za izolaciju, a ne za kontinuirano prigušivanje. Ako je potrebna redovita kontrola protoka, prije odabira ventila treba procijeniti pad tlaka, brzinu, eroziju i dizajn sjedišta.
