Thetrodijelni kuglasti ventil s navojemspada u kategoriju kugličnih ventila sa unutrašnjim navojem. Poseduje trodelnu strukturu (dva poklopca ventila i centralno telo ventila) spojenu dugim vijcima za lako rastavljanje i održavanje. Tijelo ventila je izliveno postupkom uvezenim sa Tajvana, što rezultira racionalnom strukturom i estetski ugodnim dizajnom. Sjedište ventila koristi elastičnu zaptivnu strukturu kako bi se osiguralo čvrsto zaptivanje, a vreteno ventila koristi donji-obrnuti dizajn zaptivanja kako bi se spriječilo izbacivanje tokom abnormalnog povećanja pritiska.
GNEE Grupa isporučuje ventile širom svijeta već 18 godina.B2B rješenja za ventile – Pošaljite svoje zahtjeve!
Tehnički parametri trodijelnog navojnog kugličnog ventila
Tip: Full Bore, 2 Way
Materijal: nerđajući čelik
Vrsta priloga: sa navojem
Standard navoja: BSPP
Veličina konca: 1 inč
Prečnik cevi: 25 mm
Primjenjivi medij: plin, nafta, voda
Tip ručke: poluga
Maksimalni radni pritisak psi: 1000 psi
Radna temperatura: -20 stepeni do 200 stepeni

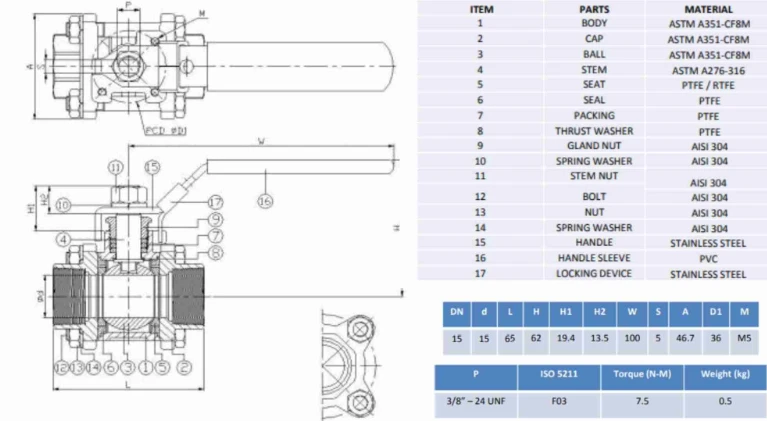

Crtež trodijelnog kuglastog ventila s navojem
Strukturne karakteristike trodijelnog kuglastog ventila s navojem:
Pogodan za čest rad, brzo i lako otvaranje i zatvaranje.
1. Niska otpornost na tečnost.
2. Jednostavna struktura, relativno mala veličina, mala težina i lako održavanje.
3. Dobre performanse zaptivanja.
4. Nije ograničeno smjerom instalacije; smjer protoka medija može biti proizvoljan.
5. Bez vibracija i niske buke.
Princip rada trodijelnog kuglastog ventila s navojem: rotacija od 90 stepeni za brzo otvaranje i zatvaranje
- Proces otvaranja: Rotirajte ručni kotač u smjeru suprotnom od kazaljke na satu (ili s električnim/pneumatskim aktuatorom). Stablo ventila pomiče loptu od sjedišta ventila, poravnavajući kuglični kanal sa cevovodom, omogućavajući protok medija.
- Proces zatvaranja: Rotirajte ručni kotač u smjeru kazaljke na satu. Kuglica se rotira za 90 stepeni, a zatim čvrsto pritiska na sedište ventila, formirajući zaptivku i zaustavljajući protok medija.
- Mehanizam zaptivanja: Sjedalo ventila koristi elastični materijal (kao što je ojačani PTFE ili para{0}}polistiren), čime se postiže nulto-brtvljenje kroz mehaničku kompresiju i kompenzira habanje kako bi se produžio vijek trajanja.
Prednosti performansi trodijelnog kuglastog ventila s navojem:
- Nizak otpor fluida: Kuglični kanal ima isti prečnik kao i cevovod, što rezultira izuzetno niskim koeficijentom otpora protoka kada je potpuno otvoren, pogodan za transport velikih brzina protoka medija.
- Odlične performanse brtvljenja: elastično sjedište čvrsto prianja uz loptu, sposobno izdržati visoki pritisak (PN1.0-10.0MPa) i visoku temperaturu (ojačane PTFE brtve su pogodne za -29-180 stepeni, a para-slojne polistirenske brtve su pogodne za -29-300 stepeni).
- Razni materijali: tijela ventila su dostupna od nehrđajućeg čelika (304/316) ili ugljičnog čelika (WCB), a zaptivke su izrađene od materijala otpornih na koroziju-, pogodnih za različite medije kao što su voda, para, ulje, dušična kiselina i octena kiselina.
- Fleksibilan rad: Podržava ručno, električno i pneumatsko aktiviranje i može se konfigurirati sa mehanizmom za pozicioniranje od 90 stupnjeva i uređajem za zaključavanje kako bi se spriječio slučajni rad.
Primjena trodijelnog kuglastog ventila s navojem
- Hemijska industrija: Kontrola protoka korozivnih medija (kao što su kiseline i lužine) kako bi se osigurala sigurnost proizvodnje.
- Nafta i plin: Koristi se za presjecanje ili regulaciju naftovoda i plinovoda, prilagodljivo okruženjima visokog{0}}pritiska i{1}} visoke temperature.
- Hrana i farmaceutski proizvodi: Ispunjava sanitarne zahtjeve za sprječavanje kontaminacije medija.
- Snaga i hlađenje: Reguliše protok pare ili rashladnog medija radi optimizacije efikasnosti sistema. Papirna i tekstilna industrija: Kontrola transporta celuloze ili hemikalija kako bi se osigurala stabilnost procesa.
