Thetrodijelni kuglasti ventil za sučeono zavarivanje, također poznat kao Q61F trodijelni kuglasti ventil za sučeono zavarivanje, ima trodijelnu strukturu vijčanog spoja. Telo ventila je izrađeno od nerđajućeg čelika 304/316, a način spajanja je sučeonim zavarivanjem. Usklađen je sa više međunarodnih standarda kao što su GB, API i DIN. Pogodan je za industrije kao što su nafta, hemijska, gasna i vazduhoplovna, prvenstveno se koristi za zatvaranje-zatvaranje, distribuciju i kontrolu protoka cevovodnih medija, sa opsegom radnog pritiska od 1,0-50,0 MPa.
GNEE Group je vodeći dobavljač ventila u Kini, koji pruža rješenja ventila kupcima u više od 150 zemalja i regija širom svijeta. Globalni distributeri ventila – pridružite se našoj mreži!
Tro-kuglični ventil sa čeonim zavarom Tehnički parametri
Materijal: nerđajući čelik (SS304, SS316, CF8, CF8M)
Veličina: 1/4″ do 1″
Priključak: ženski navoj, NPT, BSPT, BSPP (G)
Radni pritisak: 3000 PSI do 10000 PSI
Radna temperatura: -53 stepena do +540 stepena (-63,4 stepena F do +1004 stepena F)
Zaptivanje: PTFE, VITON, PEEK, Grafit
Metoda proizvodnje: Kovanje
Primjenjivi medij: nafta, plin, voda
Standard proizvodnje: ANSI, ASME, GB, JIS, DIN, prilagodljiv prema crtežu kupca
Kuglasti ventili za čeono zavarivanje (uobičajene veličine u cjevovodima)
| Veličina cijevi (in) | D (vanjski promjer cijevi) | L (dužina) | H (visina) | E (dužina ručke) |
|---|---|---|---|---|
| 1/2″ | 21,3 mm | 65 mm | 80 mm | 130 mm |
| 3/4″ | 26,7 mm | 75 mm | 90 mm | 130 mm |
| 1″ | 33,4 mm | 90 mm | 100 mm | 165 mm |
| 1-1/4″ | 42,2 mm | 102 mm | 115 mm | 165 mm |
| 1-1/2″ | 48,3 mm | 115 mm | 125 mm | 190 mm |
| 2″ | 60,3 mm | 130 mm | 145 mm | 190 mm |
| 2-1/2″ | 73 mm | 162 mm | 160 mm | 250 mm |
| 3″ | 88,9 mm | 178 mm | 180 mm | 250 mm |
| 4″ | 114,3 mm | 200 mm | 210 mm | 280 mm |
Strukturne karakteristike kuglastog ventila sa sučeonim zavarom od tri-komada
Tri{0}}Dizajn
Ventil se sastoji od tri dijela: kućišta ventila, poklopca ventila i srednjeg tijela ventila, koji su spojeni zajedno radi lakšeg rastavljanja i održavanja. Međutelo ventila sadrži osnovne komponente kao što su kugla i sjedište. Oba kraja tijela ventila su sučeono-zavarena na cjevovod, čime se osigurava zaptivanje i otpornost na pritisak.
Sučeoni{0}}vez za zavare
Tijelo ventila je sučeono-zavareno na cjevovod na oba kraja, što rezultira visokom čvrstoćom zavara i odličnim zaptivanje. Ovo je pogodno za uslove visokog-pritiska i visoke-temperature i eliminiše potrebu za dodatnim prirubnicama ili navojnim vezama, smanjujući rizik od curenja.
Core Components
Lopta: Element za zatvaranje, koji se otvara i zatvara rotacijom za 90 stepeni. Njegova površina je precizno-brušena za čvrsto prianjanje sa sjedištem ventila.
Sjedište ventila: Koristi elastičnu zaptivnu strukturu (kao što je PTFE ili PPL) kako bi se osiguralo zaptivanje pod niskim pritiskom. U uslovima visokog-pritiska, sjedište ventila može plutati, poboljšavajući efekat zaptivanja kroz pritisak medija.
Stablo ventila: Dizajn na dnu{0}}opremljen sa strukturom za zaptivanje obrnuto kako bi se spriječilo izbacivanje stabla ventila u slučaju abnormalnog porasta tlaka u šupljini ventila, čime se poboljšava sigurnost.
Prednosti kuglastog ventila od tri-čeonog zavarivanja:
Otpornost na visok pritisak i visoke temperature:
Čeono{0}}zavareni spoj i robusna trodijelna konstrukcija- mogu izdržati visok pritisak (npr. klasa 600-2500) i visoku temperaturu (do 600 stepeni).
Nizak otpor protoka i visoka brzina protoka:
Dizajn punog-protoka sa putanjom protoka koja odgovara unutrašnjem prečniku cijevi smanjuje pad tlaka, što ga čini pogodnim za zahtjeve visokog protoka.
Brzo otvaranje i zatvaranje:
Prebacivanje se može završiti jednostavnom rotacijom od 90 stepeni, što čini lakim za rukovanje i pogodnim za automatizovanu kontrolu.
Dug vijek trajanja i nisko održavanje:
Dizajn kugle i zaptivnog prstena{0}}otpornog na habanje smanjuje habanje i produžava vijek trajanja.
Struktura od tri-dijela olakšava djelomičnu zamjenu, smanjujući troškove održavanja.

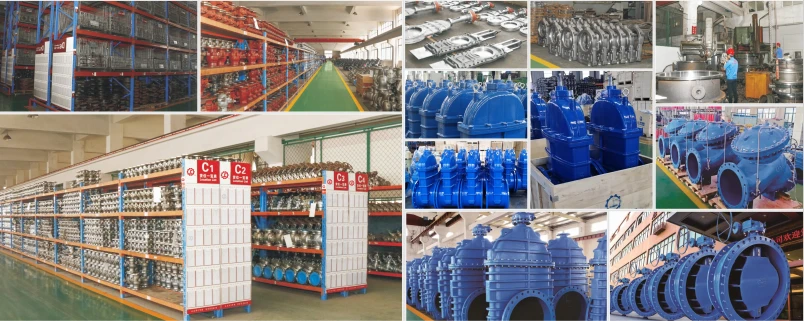

Fabrika kuglastih ventila za sučeono zavarivanje od tri-komada
