ThePTFE-antikorozivni kontrolni ventilima gornju-vođenu strukturu i više-opružni aktuator. Telo ventila, jezgro ventila i sjedište su obloženi 2,5-3 mm debelom F46 fluoroplastičnom oblogom, pružajući jaku otpornost na koroziju. Rad bez curenja -postiže se dvostrukim zaptivačem od PTFE mehova i pakovanja, sa mekom zaptivnom strukturom koja obezbeđuje nivoe curenja ispod nacionalnog standarda Klase IV.
Asortiman proizvoda uključuje standardne i regulacione/isključne tipove, koji podržavaju linearne ili jednake procentualne karakteristike protoka. Može se integrirati sa elektro-uređajem za konverziju za preciznu kontrolu protoka, pritiska i temperature medija. Kategorija proizvoda pokriva više od deset tipova, uključujući leptir ventile, kuglaste ventile i zasune, pogodne za primjenu sa niskim-curenjem, niskim-pritiskom-diferencijalnim korozivnim tečnostima.
GNEE Group je vodeći proizvođač industrijskih ventila, koji pruža rješenja ventila i usluge prilagođavanja kupcima širom svijeta.Certifikati usklađenosti ventila – preuzmite ovdje!
Tehnički parametri ventila protiv korozije obloge od PTFE
Tip karoserije: Ravni tip, ugaoni tip, tip izolacije jakne
Tip utikača: Višestepeni kalem za gas
Nazivni prečnik: DN15~350mm, NPS 1/2″~14″
Nazivni pritisak: PN 0,6~2,5MPa; KLASA 150LB
Primjenjiva temperatura: -30~+180 stepeni (opciono u zavisnosti od uslova rada)
Vrsta priključka: Prirubnica (RF strana, FM strana)
Udaljenost prirubnice: Ispunjava IEC 60534, Ne-prilagođavanje
Tip uvodnice: Tip kompresije vijaka
Zaptivna brtva: Nazubljena metalna zaptivka
Pakovanje: PTFE, fleksibilni grafit
Pogon: Pneumatski aktuator, Električni aktuator

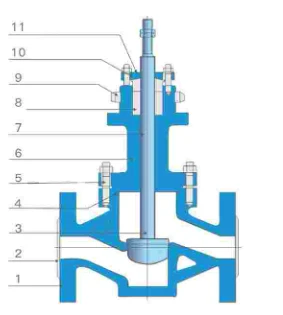

Ugljični čelik za materijal karoserije
| br. | Komponenta | Materijal | ||
| 1 | Tijelo | WCB | LCB | WC9 |
| 2 | Podstava | F46/F4 | ||
| 3 | Utikač | 304 | 304 | 304 |
| 4 | Zaptivka | PTFE | ||
| 5 | Screw nut | 304 | 304 | 304 |
| 6 | Bonnet | WCB | LCB | WC9 |
| 7 | Stem | 304 | 304 | 304 |
| 8 | Pakovanje | PTFE | ||
| 9 | Zaporna matica | 304 | 304 | 304 |
| 10 | Navlaka za presovanje | WCB | LCB | WC9 |
| 11 | Plate | WCB | LCB | WC9 |
Materijali karoserije nerđajući čelik
| br. | Komponenta | Materijal | ||
| 1 | Tijelo | CF8 | CF8M | CF3M |
| 2 | Podstava | F46/F4 | ||
| 3 | Utikač | 304 | 316 | 316L |
| 4 | Zaptivka | PTFE | ||
| 5 | Screw nut | 304 | 316 | 316L |
| 6 | Bonnet | CF8 | CF8M | CF3M |
| 7 | Stem | 304 | 316 | 316L |
| 8 | Valovita cijev | PTFE | ||
| 9 | Pakovanje | PTFE | ||
| 10 | Zaporna matica | 304 | 316 | 316L |
| 11 | Navlaka za presovanje | CF8 | CF8M | CF3M |
| 12 | Plate | CF8 | CF8M | CF3M |
Parametar specifikacije ventila za kontrolu korozije obloge od PTFE-a
| Unutrašnji prečnik (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| Unutarnji prečnik (in) | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ | 5″ | 6″ | |
| Koeficijent protoka (Kv) | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 220 | 300 | |
| Pneumatski aktuator | HA/B-23 | HA/B-34 | HA/B-45 | ||||||||
| 350 cm² | 560 cm² | 900 cm² | |||||||||
| Način djelovanja | Spring Range | Dozvoljeni diferencijalni pritisak (MPa) | |||||||||
| Gas Opening | 20–100 kPa | 1.16 | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 |
| 40–200 kPa | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | |
| 80–240 kPa | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | |
| Gas Off | 20–100 kPa | 2.23 | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 |
| 40–200 kPa | 6.4 | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | |
| 80-240Kpa | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 1.32 | 0.92 | |
| Električni aktuator | Dozvoljeni diferencijalni pritisak (MPa) | ||||||||||
| Potisak (N) | 800 | 2.38 | 1.52 | ||||||||
| 2000 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | ||||||
| 3000 | 2.79 | 1.79 | 1.14 | ||||||||
| 5000 | 4.66 | 2.98 | 1.91 | 1.13 | 0.6 | 0.47 | |||||
| 6500 | 1.35 | 0.8 | 0.57 | 0.39 | 0.26 | ||||||
| 10000 | 0.61 | 0.42 | |||||||||
Ključne karakteristike ventila za kontrolu korozije PTFE obloge
Visoka otpornost na koroziju
Fluoroplasti imaju odličnu hemijsku stabilnost, otporni su na eroziju korozivnih medija kao što su jake kiseline (npr. sumporna kiselina, hlorovodonična kiselina), jake lužine i organski rastvarači, čime se produžava vek trajanja ventila.
Odlične performanse zaptivanja
Glatka površina fluoropolimerne obloge i nizak koeficijent trenja efikasno smanjuju curenje medija, istovremeno smanjujući radni moment ventila i poboljšavajući preciznost regulacije.
Širok spektar primjena
Može da se nosi sa korozivnim medijima sa širokim temperaturnim opsegom (-50 stepeni ~200 stepeni), a neki specijalni materijali (kao što je PFA) mogu izdržati čak i više temperature.
Različite strukture
Ovisno o zahtjevima procesa, može biti dizajniran kao pravo-prolazni, ugaoni, trosmjerni-tip, itd., i opremljen električnim, pneumatskim ili ručnim aktuatorima.
PTFE obloga protiv -primjena ventila za kontrolu korozije
Hemijska industrija
Kontrolisanje brzine protoka visoko korozivnih medija kao što su sumporna kiselina, hlorovodonična kiselina i natrijum hidroksid, kao što je pri hranjenju reaktora i transportu cevovoda.
Nafta i gas
Koristi se za ekstrakciju na naftnim i plinskim poljima koja sadrži vodonik sulfid (H₂S) za sprječavanje korozije unutrašnjosti ventila.
Farmaceutika i hrana
Rukovanje hemijskim reagensima visoke -čistoće ili tečnostima za hranu{1}}, bez zagađivanja ili ostataka.
Environmental Engineering
Kontrolisanje brzine protoka korozivnih otpadnih tečnosti ili gasova u sistemima za prečišćavanje otpadnih voda i izduvnih gasova.
