Pneumatski ravni ventilkoristi uzvodnu i nizvodnu elastičnu zaptivnu strukturu za prethodno zatezanje, postižući dvosmjerno zaptivanje kroz kontinuirani kontakt između sjedišta ventila i zaptivnog materijala. Njegov samočisteći dizajn sjedišta smanjuje eroziju protoka zraka, a materijali za podmazivanje-otporni na habanje se koriste za produženje vijeka trajanja. Pogon ima modularnu, nezavisnu konfiguraciju, podržava pneumatski, električni ili hidraulički rad. Modeli ispod DN300 opremljeni su ručnim točkom, dok modeli iznad DN350 koriste pogon sa spiralnim zupčanikom.
Telo ventila je zavareno od ploče od nerđajućeg čelika, sa unutrašnjim dizajnom sa povezanim konusnim refluksnim otvorom i otvorom za pročišćavanje kako bi se sprečio ostanak medija i smanjilo habanje kapije. Pogodan je za nazivne pritiske od PN1,6 do 10,0 MPa, pokriva prečnike od DN50 do 1000, i napravljen je od materijala uključujući liveni čelik, liveno gvožđe i nerđajući čelik, u skladu sa međunarodnim standardima kao što su API6D i GB/T12220.
GNEE Group je profesionalni proizvođač ventila već 18 godina.Preuzmite vodič za poređenje materijala ventilaodabrati najprikladniji model za korozivne medije!
Pneumatski pljosnati ventil Tehnički parametri
Materijal: ugljenični čelik (WCB, WCC za čvrstoću), nerđajući čelik (SS304, SS316 za otpornost na koroziju), liveno gvožđe
Raspon veličina: 2″ do 48″ (DN50-DN1200)
Opcije povezivanja: prirubnički, navojni (NPT, BSP), čeono zavarivanje, zavarivanje utičnice
Radni pritisak: Klasa 150 do Klasa 1500 (do 2500 psi / 172 bara)
Radna temperatura: -29 stepeni do 425 stepeni
Opcije zaptivanja: metal-na-metal, elastično sjedište, grafit, PTFE
Metoda proizvodnje: livena, kovana, obrađena
Primjenjivi medij: voda, nafta, plin, para, hemijski fluidi
Standard proizvodnje: API 600, API 602, ASME B16.34, BS 5163, DIN 3352
Pneumatski ravni ventil Strukturne karakteristike
- Dizajn dvosmjernog zaptivanja: Koristeći elastičnu strukturu plutajućeg sjedišta ventila koja prethodno -zateže, istovremeno zaptivanje sjedišta ventila uzvodno i nizvodno, osiguravajući nulto curenje u oba smjera. Kada se ventil širi zbog topline, pritisak u središnjoj šupljini može se osloboditi kroz razmak između kapije i sjedišta, sprječavajući oštećenje prekomjernog pritiska.
- Brtvena površina-otporna na habanje i koroziju-: Zaptivna površina sjedišta ventila je umetnuta PTFE-om ili zavarena legurom od nehrđajućeg čelika/kobalta-kroma-volframa, formirajući dvostruku zaštitu metala prema metalu i meku brtvu, koja je pogodna za medije koji ne sadrže čestice koje se lako zaglavljuju.
- Samo-i protiv-erozije: Sjedalo ventila je dizajnirano sa funkcijom samočišćenja kako bi se spriječilo da medij direktno erodira zaptivnu površinu; kapija sa vodećim rupama uvek pristaje na zaptivnu površinu kada je potpuno otvorena/potpuno zatvorena, produžavajući radni vek.
- Pomoćno zaptivanje i podmazivanje: Telo ventila i poklopac ventila opremljeni su ventilima za ubrizgavanje masti za ubrizgavanje masti za zaptivanje radi lakšeg zaptivanja; žlijezda za punjenje je također opremljena strukturom za ubrizgavanje masti kako bi se osiguralo nulto curenje tokom dužeg vremenskog perioda.
- Potpuno zatvoren i zaštitni dizajn: ventil ima potpuno zatvorenu strukturu, a izloženo vreteno ventila je zaštićeno zaštitnim poklopcem; Opremljen je vizuelnom indikatorskom šipkom za prikaz statusa otvaranja i zatvaranja ventila u realnom vremenu.
Pneumatski ravni ventil Primjena
- Industrija nafte i plina: Koristi se u cjevovodima-na daljinu, sistemima za ventilaciju i skladištima plina, za rukovanje otvaranjem/zatvaranjem cjevovoda i regulaciju medija.
- Hemijska industrija: Pogodno za transport i kontrolu visoko korozivnih medija kao što su kiseli i alkalni rastvori i mulj.
- Gradski cjevovodi i gasovodi: Koriste se u gradskim vodovodnim, drenažnim i transportnim sistemima kako bi se osiguralo sigurno zatvaranje{0}} fluida.
- Ostala industrijska polja: Široko se koristi u preusmjeravanju cjevovoda, spajanju ili promjeni smjera toka u industrijama kao što su kemijska industrija uglja, guma, proizvodnja papira i farmaceutski proizvodi.

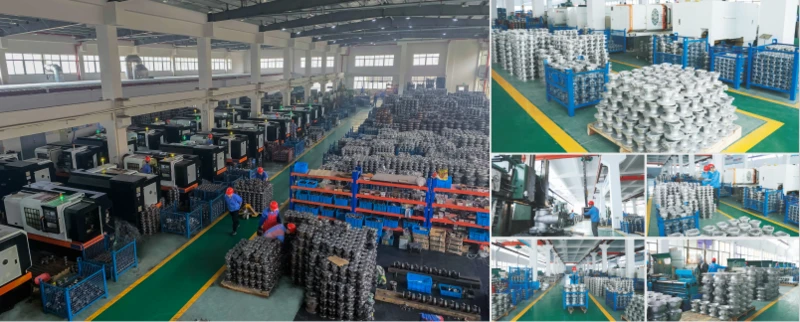

Pneumatski ravni ventilfabrika
Alat za poređenje performansi ventila: Unesite parametre i automatski preporučite najbolji model!
