Pneumatski leptir ventil sa prirubnicom

A pneumatski leptir ventil s prirubnicomje leptir ventil sa prirubnicom koji pokreće pneumatski aktuator. Modeli proizvoda uključuju D641X-16, sa nominalnim prečnicima u rasponu od DN50 do DN800 i nominalnim opsegom pritiska od 1,0 do 1,6 MPa. Uglavnom se koristi u industrijama kao što su nafta, gas, hemikalija, tretman vode, hrana, farmacija i proizvodnja električne energije, i pogodan je za sisteme cjevovoda sa temperaturama manjim ili jednakim 120 stepeni i medijima uključujući vodu, gas i naftu.

Grupa GNEE specijalizirana je za proizvodnju industrijskih ventila i nudi rješenja ventila kupcima širom svijeta.Globalna rješenja za ventile – kontaktirajte naše stručnjake odmah!‌

Pneumatski leptir ventil s prirubnicom Tehnički parametri

Raspon veličina: DN50-DN2000

Materijal: SS304, SS316

Opcije povezivanja: kraj s prirubnicom

Pritisak: 0.6Mpa ~ 4.0Mpa

Radna temperatura: -29 stepeni do 425 stepeni

Opcije zaptivanja: SS304 + grafit

Primjenjivi medij: voda, ulje, plin, octena kiselina, dušična kiselina

Strukturne karakteristike pneumatskog leptir ventila sa prirubnicom

Prirubnički priključak:

Telo ventila ima prirubnice na oba kraja, omogućavajući direktnu vijčanu vezu sa prirubnicama cevovoda. Ovo osigurava pouzdano brtvljenje i praktičnu instalaciju, što ga čini posebno pogodnim za primjene visokog-pritiska, velikog-promjera. Njegova spojna čvrstoća je veća od one kod wafer tipa i eliminiše potrebu za dodatnim prirubničkim spojevima, smanjujući težinu i troškove cevovodnog sistema.

Struktura leptira ploče:

Leptir ploča je tanka, kružna ploča postavljena unutar cilindričnog kanala tijela ventila. Rotira se za 0 stepeni -90 stepeni oko svoje ose da bi se otvorio i zatvorio. Kada je potpuno otvorena, debljina leptiraste ploče je jedini izvor otpora medijumu koji teče kroz telo ventila, što rezultira minimalnim padom pritiska i visokom efikasnošću protoka. Kada je potpuno zatvoren, nula curenja se postiže elastičnom deformacijom površine zaptivke ili brtve od tvrdog metala.

Pneumatski aktuator:

Koristeći pneumatski aktuator dvostrukog-ili jednostrukog{1}}djelovanja, komprimirani zrak pokreće klip, koji zauzvrat rotira vreteno ventila i leptir ploču. Pogoni-dvosmjernog djelovanja pružaju dvosmjerni potisak, pogodni za aplikacije sa visokim{4}}otvaranjem i zatvaranjem; Pogoni jednosmjernog-pokretanja uključuju funkciju povrata opruge, automatski zatvara ventil u slučaju prekida dovoda zraka, osiguravajući sigurnost.

Zaptivne komponente

Meka zaptivka: Zaptivni prsten je ugrađen oko tela ventila ili leptir ploče, napravljen od materijala kao što su nitrilna guma i fluoroguma. Pogodno za uslove niske-temperature i niskog-pritiska (manje od ili jednako 120 stepeni), nudi odlične performanse zaptivanja, ali ima ograničenu temperaturnu otpornost.

Čvrsto zaptivanje: Sedište ventila i leptir ploča su napravljeni od nerđajućeg čelika ili drugih metalnih materijala. Trostruka ekscentrična struktura postiže automatsko brtvljenje koje se zateže kako se ventil zatvara. Otporan je na visoke temperature (do 600 stepeni) i koroziju, što ga čini pogodnim za medije visoke -temperature i visokog{4}}pritiska.

Specifikacija parametara pneumatskog leptir ventila s prirubnicom

Pneumatski leptir ventil sa prirubnicom Materijali za delove proizvoda

Crtež pneumatskog leptir ventila sa prirubnicom

Pneumatski leptir ventil sa prirubnicom Glavni oblik i dimenzije priključka – D673 in (mm)

Primene pneumatskih leptir ventila sa prirubnicom

Petrohemijska industrija

Koristi se za preciznu kontrolu medija kao što su sirova nafta i hemijske sirovine, kao što je odvajanje tečnosti i regulacija u jedinicama za preradu nafte.

Elektroprivreda

Kontrolisanje brzine protoka medija kao što su rashladna voda i para kako bi se osigurao normalan rad opreme za proizvodnju energije.

Metalurška industrija gvožđa i čelika

Prilagođeno visoko{0}temperaturnim i visokim{1}}pritiscima okruženjima, kontrolirajući protok medija kao što su plin iz visoke peći i tekućina iz peći za proizvodnju čelika radi zaštite sigurnosti opreme.

Environmental Engineering

Koristi se za kontrolu tečnosti u tretmanu otpadnih voda, tretmanu izduvnih gasova i drugim procesima za postizanje preciznog tretmana štetnih materija.

Sistemi centralnog grijanja

Precizno upravljanje protokom tople vode prema grijanju treba poboljšati efikasnost sistema grijanja.

Industrija hrane i pića

Modeli sanitarnog kvaliteta ispunjavaju FDA standarde i koriste se za prenošenje čistih medija kao što su sokovi i farmaceutski proizvodi; nisu lako kontaminirane i lako se čiste.

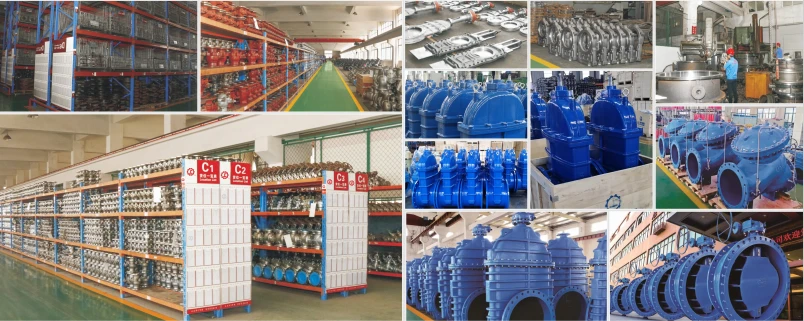

Tvornica pneumatskih leptirastih ventila
