Thepneumatski ekscentrični kuglasti ventilje ventilski uređaj koji pokreće pneumatski aktuator, koristeći prirubnički ili spojni spoj. Njegova osnovna struktura sastoji se od ekscentričnog tijela ventila, kugle i sjedišta ventila. Automatsko centriranje i zaptivanje se postižu dvostrukom ekscentričnom rotacijom. Kugla i sjedište ventila su dizajnirani da budu odvojeni kako bi se eliminisalo habanje zaptivnog prstena. Ugrađeno ne-nemetalno elastično sjedište ventila ili zavarena zaptivna površina od legure mogu zaštititi metalnu podlogu.
GNEE Group je vodeći proizvođač industrijskih ventila, koji pruža rješenja ventila i usluge prilagođavanja kupcima širom svijeta.Narudžbe ventila za velike količine Dobrodošli – pošaljite upit!
pneumatski ekscentrični kuglasti ventil Tehnički parametri
Materijal: ugljenični čelik, nerđajući čelik (304, 316)
Raspon veličina: DN100-DN1400
Opcije povezivanja: prirubnički (RF, RJ), sučeono{0}}zavareni
Radni pritisak: Obično PN16 do PN250 (Klasa 150 do Klasa 1500)
Opcije zaptivanja: metal-na-metal, meke brtve (PTFE, EPDM)
Način proizvodnje: livenje ili kovanje
Primjenjivi medij: voda, para, nafta, plin, mulj i drugi industrijski fluidi
pneumatski ekscentrični kuglasti ventil Glavne komponente Materijal
| Tijelo | Sivi liv | Ductile Iron | Liveni čelik |
| Bonnet | Sivi liv | Ductile Iron | Liveni čelik |
| Stem | 2Cr13 | 2Cr13 | 2Cr13 |
| Seat | Nerđajući čelik | Nerđajući čelik | Nerđajući čelik |
| Spherical | Poklopac od nodularnog lijeva, nehrđajući čelik | Nerđajući čelik | Čelik presvučen gumom / nerđajući čelik |
| Hemisfera | Sivi liv | Ductile Iron | Liveni čelik |
pneumatski ekscentrični kuglasti ventil Strukturne komponente
Telo ventila
Ekscentrična hemisferična struktura: Centar kuglice je pomaknut od centra vretena ventila (ugao ekscentriciteta 15 stepeni ~30 stepeni), eliminišući kontakt trenja između kuglice i sedišta ventila tokom otvaranja i zatvaranja, smanjujući habanje.
Dizajn tvrdog zaptivača: Kugla i sjedište ventila izrađeni su od metala (kao što je nehrđajući čelik, legure stelita) ili keramičkih materijala, s površinskim otvrdnjavanjem (zavarivanje sprejom, preklapanje zavara), otporni na visoke temperature i pritisak.
Puni{0}}protočni kanal: Promjer kanala protoka odgovara unutrašnjem prečniku cijevi, što rezultira niskim otporom protoka i energetskom efikasnošću.
Pneumatski aktuator
Cilindar dvostrukog{0}/jednostrukog{1}} djelovanja:
Dvostruko{0}}djelovanje: Pokreće ventil da se otvori i zatvori pomoću komprimovanog zraka, što zahtijeva kontinuirano dovod zraka.
Jednostruko-djelovanje: s povratom opruge-, potreban je samo komprimirani zrak za otvaranje ili zatvaranje, automatski se resetuje nakon prekida napajanja ili dovoda zraka.
Elektromagnetski ventil: Kontroliše otvaranje i zatvaranje zračnog kruga, omogućavajući daljinski ulaz/isključivanje signala.
Pozicioner (opciono): Precizno podešava otvor ventila kako bi se postigla kontrola protoka (zahteva jednak procenat ili linearno jezgro ventila).
Granični prekidač: Pruža povratnu informaciju o potpuno otvorenom/potpuno zatvorenom statusu ventila za zaštitu od međusobnog blokiranja.
Pomoćne komponente
Zaptivka vretena: Koristi kutiju za punjenje ili zaptivku sa mehom da spreči curenje medija.
Dizajn{0}}otporan na eksploziju: Pogodan za zapaljiva i eksplozivna okruženja (npr. Ex d IIB T4 certifikat).
pneumatski ekscentrični kuglasti ventil Karakteristike
Rapid Response
Pneumatski aktuator ima kratko vrijeme rada (0,5~5 sekundi), pogodno za aplikacije koje zahtijevaju brzo isključivanje-i regulaciju (kao što je hitno smanjenje pritiska).
Brtva{0}}otporna na habanje
Tvrda zaptivna površina je otporna na eroziju čestica, sa životnim vijekom 3~5 puta dužim od mekih-ventila; Ekscentrična struktura smanjuje trenje otvaranja i zatvaranja, osiguravajući pouzdano zaptivanje.
Automatska kontrola
Podržava daljinski rad preko DCS/PLC sistema, smanjujući ručne intervencije i poboljšavajući sigurnost.
Prilagodljivost teškim uslovima
Primenljiva temperatura: -29 stepeni ~650 stepeni (u zavisnosti od materijala); Nazivni pritisak: PN1.6~PN42.0 (Klasa 150~2500).
Sigurnost{0}}otporna na eksploziju
Pneumatski sistem ne proizvodi električne varnice, pogodan za zapaljive i eksplozivne medije (kao što su ugljeni gas, vodonik).
pneumatski ekscentrični kuglasti ventil Primjena
Elektroprivreda
Sistemi napojne vode za kotlove, parovodi i sistemi za odsumporavanje dimnih gasova (FGD) zahtijevaju brzo-isključivanje ili regulaciju pare visoke{1}}e temperature.
Metalurška industrija
Cjevovodi za plin iz visokih peći i plinovod konverter zahtijevaju kontrolu-otpornu na eksploziju i habanje-.
rudarska industrija
Prevoz kroja i obrada minerala, rukovanje kašom visoke-koncentracije (npr. koncentracija veća ili jednaka 50%).
Hemijska industrija
Jedinice za katalitičko krekiranje i sintezu amonijaka zahtijevaju -otpornu na koroziju i pouzdano zatvorenu automatsku kontrolu.
Industrija nafte i gasa
Oprema na ušću bunara i-dugovodi cjevovodi zahtijevaju-otpornost na eksploziju i mogućnost brzog-zatvaranja.

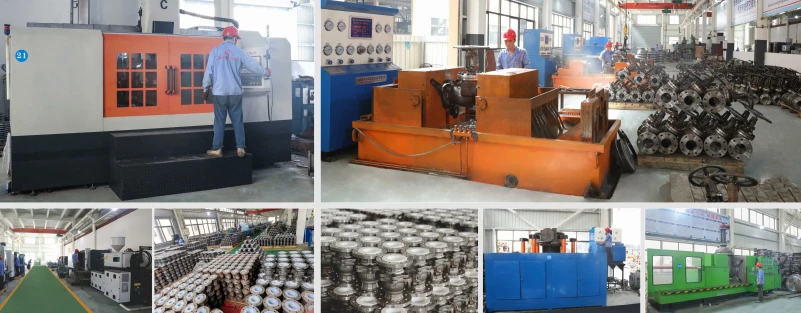

tvornica pneumatskih ekscentričnih kuglastih ventila
