Podignite nepovratni ventil

Podizni nepovratni ventil je ventilski uređaj koji se automatski otvara i zatvara na osnovu razlike pritiska koju stvara protok samog medija. Uglavnom se koristi za sprečavanje povratnog toka fluida u cevovodnim sistemima. Njegov osnovni princip rada zasniva se na sinergističkom mehanizmu dinamike fluida i gravitacije.

Kada medijum u cevovodu teče normalno, pritisak fluida prevazilazi težinu diska ventila i otpor zaptivki, gurajući disk ventila da se podiže okomito duž vodilice, otvarajući prolaz i omogućavajući medijumu da nesmetano prolazi. Kada medij prestane da teče ili dođe do obrnutog pritiska, disk ventila se brzo vraća nazad pod kombinovanim dejstvom sopstvene gravitacije i obrnutog pritiska, čvrsto zatvarajući sedište ventila, čime se prekida prolaz i efikasno sprečava povratni tok.

Povratni ventil za podizanje Tehnički parametri

Podizni nepovratni ventil Strukturne karakteristike

Pokret diska ventila:

Disk ventila se pomiče linearno gore-dolje duž ose okomite na smjer protoka medija, otuda i naziv "tip podizanja". Uobičajene strukture uključuju:

Vertikalni tip podizanja: Disk ventila se postavlja vertikalno i zatvara se gravitacijom, pogodan za horizontalne cjevovode.

Horizontalni tip podizanja: Disk ventila se postavlja horizontalno i zatvara pomoću opruge ili pritiska medija, pogodan za vertikalne cjevovode.

Metoda zaptivanja:

Tvrda ili meka zaptivka od metala-na-metal (kao što je guma ili PTFE) se obično koristi između diska ventila i sjedišta ventila kako bi se osiguralo da nema curenja kada je zatvoreno.

Dizajn kanala protoka:

Protočni kanal je ravan-, što rezultira malim otporom, ali kada je disk ventila potpuno otvoren, može zauzeti dio prostora kanala protoka, što utiče na brzinu protoka.

Povratni ventil za podizanje Prednosti

• Automatska kontrola: Nije potrebno vanjsko napajanje; otvaranje i zatvaranje se postižu na osnovu razlike pritiska medija, pojednostavljujući dizajn sistema.
• Pouzdano zaptivanje: Kada su zatvoreni, disk ventila i sedište ventila čvrsto pristaju, efikasno sprečavajući povratni tok.
• Jednostavna struktura: Manje dijelova, niži troškovi održavanja i duži vijek trajanja.
• Širok raspon primjena: Pogodan za različite medije kao što su voda, para, ulje i plin, sa tipičnim temperaturnim rasponom od -20 stepeni do +200 stepeni (u zavisnosti od materijala).

Povratni ventil za podizanje Primjena

• Izlaz vodene pumpe: Sprječava povratni tok vode kada se pumpa zaustavi, izbjegavajući obrnuto okretanje radnog kola i oštećenje.
• Sistem napojne vode za kotao: Osigurava jednosmjeran protok vode u parnom kotlu, sprječavajući povratni tok pare.
• Hemijski cjevovodi: Sprečava povratni tok korozivnih medija od kontaminacije opreme uzvodno.
• Sistem klimatizacije: Održava jednosmjernu cirkulaciju rashladnog sredstva, poboljšavajući efikasnost sistema.

Povratni ventil za podizanje Ugradnja i održavanje

1. Oba kraja prolaza ventila moraju biti blokirana u suvom, dobro-prozračenom zatvorenom okruženju. Za dugotrajno skladištenje-neophodne su redovne provjere zaštite od rđe.

2. Pre ugradnje, ventil treba temeljno očistiti i otkloniti sve nedostatke nastale tokom transporta.

3. Tokom instalacije, pažljivo provjerite da li oznake i natpisna pločica na ventilu ispunjavaju zahtjeve za korištenje.

4. Na horizontalnim cjevovodima treba instalirati vertikalne disk ventile tipa lift-.

5. Horizontalni nepovratni ventili tipa za podizanje- trebaju biti instalirani na vertikalnim cjevovodima.

6. Ne dozvolite da nepovratni ventil nosi težinu u cjevovodu. Veliki nepovratni ventili trebaju biti neovisno poduprti kako bi se spriječilo da na njih utječe tlak u cjevovodu.

7. Prilikom ugradnje nepovratnih ventila obratite posebnu pažnju na smjer protoka medija. Normalni smjer protoka medija trebao bi biti u skladu sa smjerom strelice naznačenim na tijelu ventila; u suprotnom, normalan protok medijuma će biti prekinut. Nožni ventil treba postaviti na dnu usisnog cjevovoda pumpe za vodu.

8. Na horizontalnim cjevovodima treba instalirati nepovratne ventile opće namjene. Vertikalni podizni nepovratni ventili i nožni ventili se obično postavljaju na vertikalne cjevovode, pri čemu medij teče odozdo prema gore.

9. Kada je nepovratni ventil zatvoren, u cjevovodu će se stvoriti pritisak vodenog udara, što može uzrokovati oštećenje ventila, cjevovoda ili opreme u teškim slučajevima, posebno za cjevovode velikog -promjera ili visokog-pritiska. Stoga bi korisnici nepovratnih ventila trebali obratiti veliku pažnju na ovo.

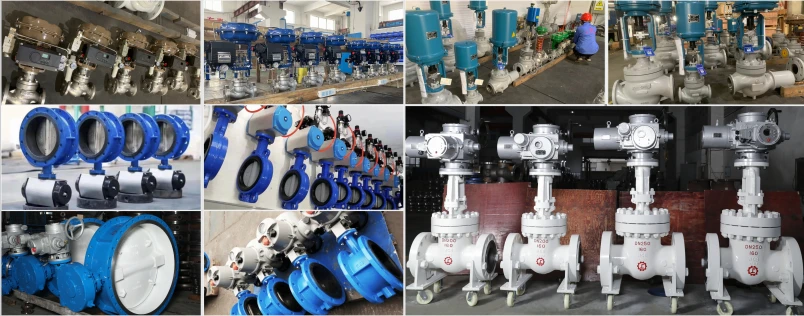

Fabrika nepovratnih ventila za podizanje
